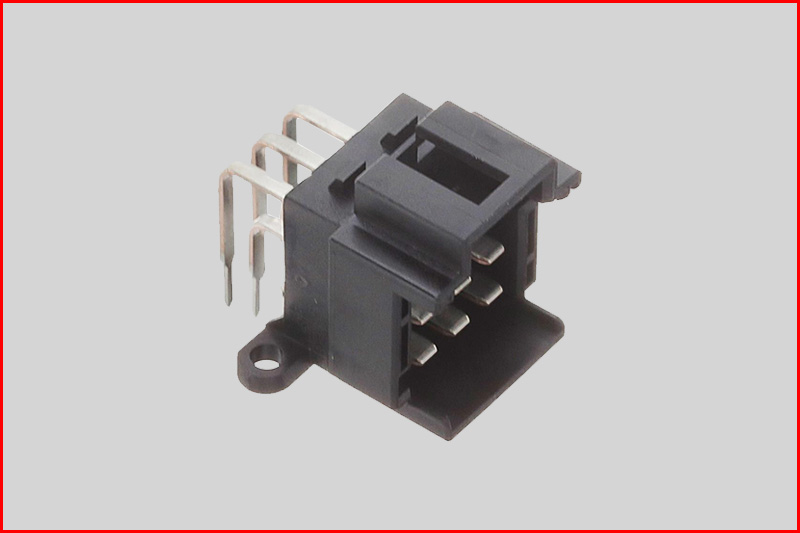

TE 966140-4 替代品
966140-4
产品详情
1. 基本概述
TE Connectivity（泰科电子），全球领先的连接器和传感器解决方案提供商
产品系列：属于 AMP MCP 连接器系统，具体为 Junior Power Timer 系列的一部分
2. 关键规格参数
● 中心间距：3.5 mm [.138 in]（PCB焊盘中心距）
● 配接间距：0.197" (5.00 mm)（连接器配对侧间距）
● 排距：0.217" (5.51 mm)
● 安装方向：水平（Wire-to-Board）或 直角弯插（Right Angle）
● 端接方式：通孔焊接（Through Hole, Solder）
● 触点电镀：锡（Tin, Sn）
● 触点材料：铜合金（Copper Alloy）
● 绝缘材料：聚酰胺(PA66)，尼龙6/6，玻璃纤维增强型
● 颜色：黑色
● 工作温度：-40°C ~ +100°C（常见范围）
● 额定电压：24V（典型值）
● 阻燃等级：UL 94-HB
● 包装：托盘（Tray），工厂包装数量通常为168个
3. 机械与电气特性
● 触点类型：接片（Tab）
● 接触长度：柱端为0.118" (3.00mm)
● 绝缘高度：1.012" (25.70mm)
● 连接器类型：针座/接头（Header/Plug），公插针
● 护罩：带遮蔽 - 4墙结构
● 紧固类型：锁存器支座（Latch Holder）
● 应用电路：信号传输（Signal）
4. 典型应用领域
● 汽车电子：AUTOMOTIVE CONNECTORS（汽车连接器）
● 工业设备：通用工业控制、PLC接口。
● 线对板连接：印刷电路板（PCB）与线缆之间的可靠连接
技术参数
▅ 产品类型 板端插头
▅ 排数 3
▅ 间距 5.0mm
▅ 排距 5.51mm
▅ 安装类型 通孔安装
▅ 方向 水平
▅ 绝缘材料 高温塑胶
▅ 安装端接 焊接
▅ 触点类型 公插
参照图纸：
