0.635 mm (0.025") 间距解决方案额定用于 64 Gbps PAM4 和 112 Gbps PAM4 应用

Samtec 的 AcceleRate® 系列为板对板和线对板应用提供卓越性能。AcceleRate® HD ADF6/ADM6 系列是超密集的多排夹层式连接器，

额定用于 64 Gbps PAM4，间距为 0.635 mm (0.025”)。AcceleRate® HP APF6/APM6 系列是高性能、开放式引脚场阵列，额定用于 112 Gbps PAM4，

间距为 0.635 mm (0.025”)。AcceleRate® 线对板 ARC6/ARF6 系列是业界最纤薄的电缆系统，采用直连技术和超低偏斜双同轴电缆，额定用于 64 Gbps

PAM4，间距为 0.635 mm (0.025”)。

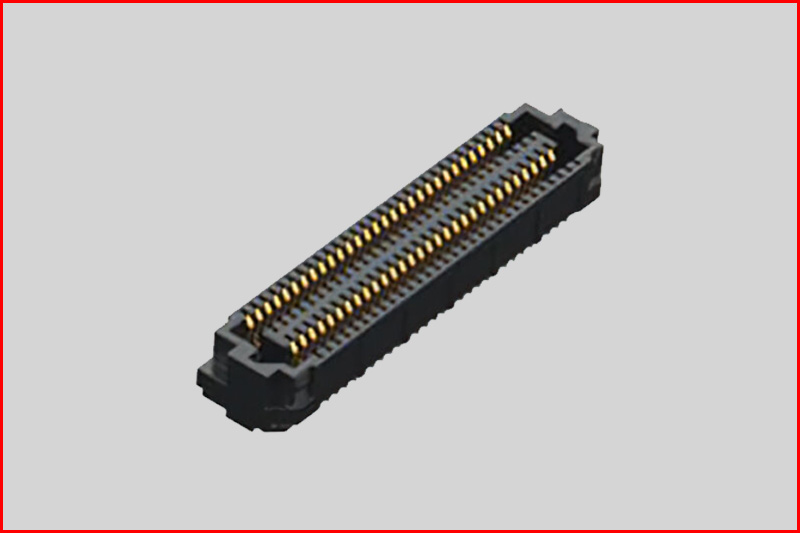

Samtec AcceleRate® HD 高密度四排条支持高速、高循环的应用,具备最大程度的布局和接地灵活性。AcceleRate® HD SI 评估套件为系统设计人员和

SI 工程师提供了一种易于使用的解决方案,用于测试 AcceleRate® HD 连接器。 AcceleRate® HD SI 评估套件提供高品质系统,并采用坚固的机械设计。

可独立用于 AcceleRate® HD 连接器。

应用与以下行业

● 数据通信

● 工业

● 军用/航空航天

● 医疗

产品特点

● 5毫米宽

● 密度极高,总计最多可达400个I/O

● 超低偏斜双同轴电缆

● 低矮角5毫米至16毫米堆叠高度

● 四排设计;每排10至100个位置

● Edge Rate® 接触系统针对信号完整性性能进行了优化

● 支持64 Gbps PAM4(32 Gbps NRZ)应用程序

● 电压等级:最大电压:155 VAC/219 VDC

● 速度范围 64 Gbps PAM4 到 112 Gbps PAM4

● 支持 PCIe® 6.0/CXL® 3.2

● 具备接地和走线灵活性的开放式引脚场设计

● Edge Rate® 触点，具有耐用的信号完整性性能

● 用于超高可靠性的焊板端接;符合IPC 3级标准,适用于高密度高速连接器的表面安装回流技术

参照图纸：
