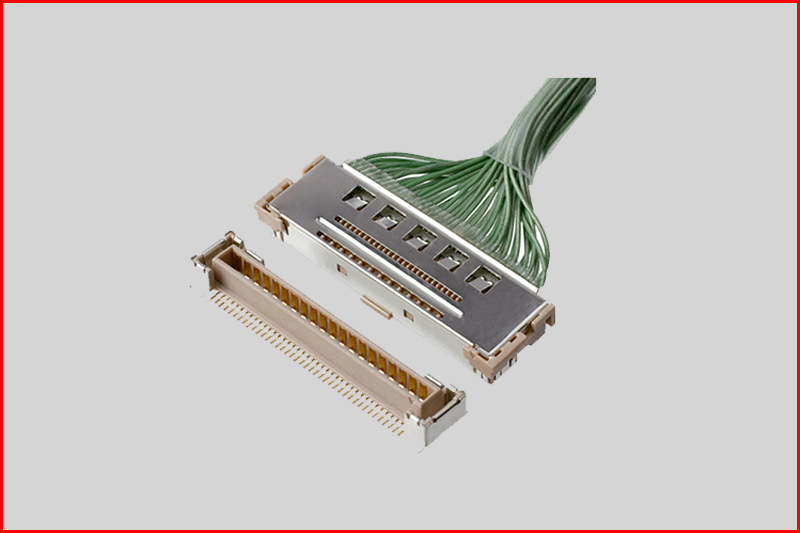

此款MCC屏线使用I-PEX 20320系列连接器

0.5mm间距, 90度出线垂直插拔，极细同轴线连接器 (组合高度: 4.3 mm)

● 高速率传输, eDP HBR2 (5.4 Gbps/lane)应用的理想之选

● 同时焊接不同尺寸的极细同轴线和电子线

● 提供听觉和触觉实时点击感，便于进行嵌合检查

其广泛应用于以下

● TV

● 液晶显示器

● 无人机

● 医疗显示屏

● 工业显示屏

● 汽车显示屏

● 笔记本电脑，台式电脑显示屏

长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。

常用料号明细清单：

▅                           连接器耐温与传输速率                                                    -40℃ to 85℃   3.75Gbps~20Gbps

▅                           电缆耐温与传输速率                                                        -20℃ to 210℃  0.75Gbps~5Gbps

▅                           产品传输速率                                                                   3.75Gbps(MAX)

▅                           产品测试要求                                                                   导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec

▅                           产品用途                                                                           医疗器械产品  NB，显示屏产品

▅                           连接器适用线规                                                                 40AWG 42AWG

▅                           连接器型号                                                                        I-PEX 20320-R30T

▅                           线束规格                                                                           UL1354 多芯42AWG OD:0.35MM 7/0.03(50欧姆)

▅                           连接器母坐型号                                                                 20323-030E

▅                           接地片规格                                                                        0.01*0.6MM(H*W)

▅                           锡丝规格                                                                            OD:0.5MM  Sn99Ag0.3Cu0.7

▅                           辅材                                                                                   黑色醋酸布 黄色KAPTON
