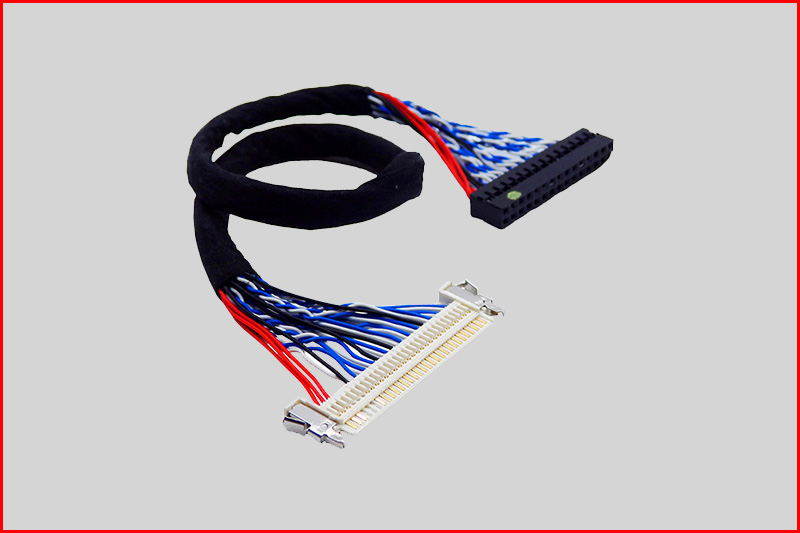

JAE 公司开发了一种适用于 FI-X 30 位置笔记本电脑液晶接口标准连接器的新插头。

FI-X30HL-B 是一种压接式插头，其锁扣操作性有所提升，并且不含卤素。

- VESA 标准接口，兼容 LDVS 和 Display Port 传输。

- 采用新的加长固定区域，提高了操作性和插入便利性。

- 无铅。

- 无卤。

其广泛应用于以下

● TV

● 液晶显示器

● 无人机

● 医疗显示屏

● 工业显示屏

● 汽车显示屏

● 笔记本电脑，台式电脑显示屏

长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。

常用料号明细清单：

▅                           连接器耐温与传输速率                                                    -40℃ to 85℃   3.75Gbps~20Gbps

▅                           电缆耐温与传输速率                                                        -20℃ to 210℃  0.75Gbps~5Gbps

▅                           产品传输速率                                                                   3.75Gbps(MAX)

▅                           产品测试要求                                                                   导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec

▅                           产品用途                                                                          电视TV产品，显示屏产品

▅                           连接器适用线规                                                                32AWG 34AWG 36AWG

▅                           连接器型号                                                                       JAE FI-X30HL-B

▅                           线束规格                                                                           UL10064 多芯32AWG OD:0.35MM 7/0.03(50欧姆)

▅                           连接器母坐型号                                                                 FI-X30S-HF

▅                           接地片规格                                                                        0.01*0.6MM(H*W)

▅                           锡丝规格                                                                           OD:0.5MM  Sn99Ag0.3Cu0.7

▅                           辅材                                                                                  黑色醋酸布 黄色KAPTON
