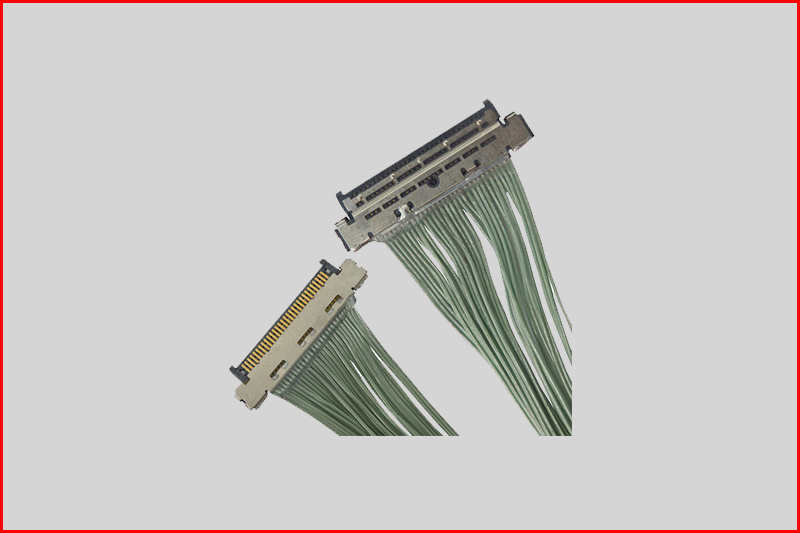

USL20 系列是用于微型同轴电缆的 0.4 毫米间距小型连接器。兼容电缆为 AWG#42。

- 它是一款紧凑型连接器，安装高度为 1.0 mm，配合宽度为 5.6 mm。

- 采用绝缘刺破技术，使电缆组件的连接同时进行，连接更加可靠。

- 采用金属壳，降低噪音，保证产品强度。

- 提供多个接地端子以改善传输和EMS特性。

- 确保有效配对长度为 0.5 mm。

其广泛应用于以下

● TV

● 液晶显示器

● 无人机

● 医疗显示屏

● 工业显示屏

● 汽车显示屏

● 笔记本电脑，台式电脑显示屏

长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。

常用料号明细清单：

▅                           连接器耐温与传输速率                                                    -40℃ to 85℃   3.75Gbps~20Gbps

▅                           电缆耐温与传输速率                                                        -20℃ to 210℃  0.75Gbps~5Gbps

▅                           产品传输速率                                                                   3.75Gbps(MAX)

▅                           产品测试要求                                                                   导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec

▅                           产品用途                                                                          医疗器械产品  NB，显示屏产品

▅                           连接器适用线规                                                                42AWG 44AWG 46AWG

▅                           连接器型号                                                                       KEL USL20-40S

▅                           线束规格                                                                           UL1354 多芯42AWG OD:0.35MM 7/0.03(50欧姆)

▅                           连接器母坐型号                                                                 USL00-40L-B

▅                           接地片规格                                                                        0.01*0.6MM(H*W)

▅                           锡丝规格                                                                           OD:0.5MM  Sn99Ag0.3Cu0.7

▅                           辅材                                                                                  黑色醋酸布 黄色KAPTON
