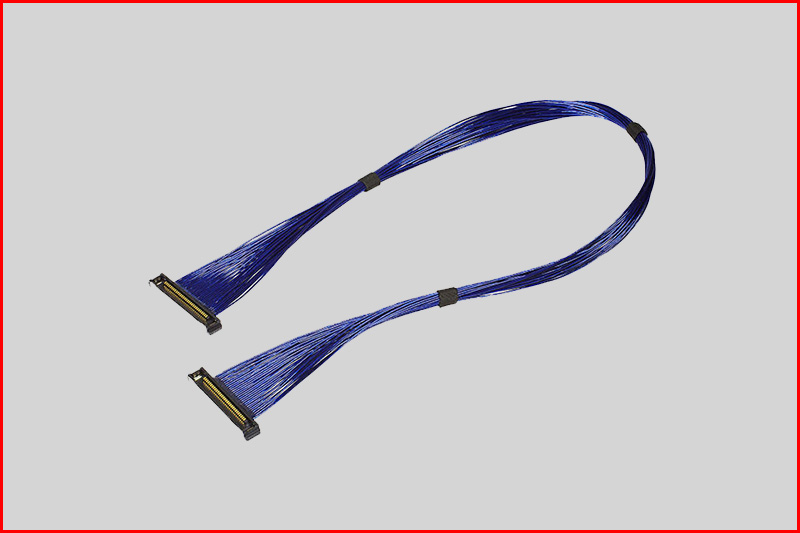

I-PEX 81463-100B-02-D LVDS同轴电缆
81463-100B-02-D
产品详情
此款MCC屏线使用I-PEX 20373系列连接器，高数据传输(16 Gbps/通道)，深度窄，输出功率强劲。
0.4毫米间距，直角垂直交配型微同轴连接器，
● 高数据传输速率,适用于16 Gbps/通道应用
● 窄深设计,最大功率传输(AWG 34)
● 采用I-PEX独特W点设计,实现高度可靠的联系
其广泛应用于以下
● TV
● 液晶显示器
● 无人机
● 医疗显示屏
● 工业显示屏
● 汽车显示屏
● 笔记本电脑，台式电脑显示屏
长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。
常用料号明细清单：
| 20380-R10T-06 | 20374-R32E-31 | 20380-R40T-06 | 20373-032T-00 | 2182-040-00 | 20374-030E-30 |
| 20380-R14T-06 | 20374-R35E-31 | 20380-R40T-13 | 20373-R32T-00 | 2182-040-02 | 20374-030E-31 |
| 20380-R20T-06 | 20374-R40E-31 | 20380-050T | 20373-R32T-06-S | 2182-040-03 | 20374-R30E-30 |
| 20380-R30T-06 | 20374-R50E-31 | 20380-050T-03 | 20373-035T-00 | 2182-040-03S | 20374-R30E-31-S |
| 20380-R32T-06 | 20380-010T-03 | 20380-050T-13 | 20373-R35T-00 | 2182-050-00 | 20374-032E-11 |
| 20380-R35T-06 | 20380-R10T-03 | 20380-R50T-03 | 20373-R35T-06-S | 2182-050-03 | 20374-032E-21 |
| 20380-R40T-16 | 20380-014T | 20380-R50T-06 | 20373-040T-01 | 2182-050-03S | 20374-032E-30 |
| 20380-R50T-16 | 20380-014T-03 | 20380-R50T-13 | 20373-040T-03 | 20374-010E-30 | 20374-032E-31 |
| 20373-R10T-06 | 20380-R14T-03 | 20373-010T-03 | 20373-R40T-03 | 20374-010E-31 | 20374-R32E-30 |
| 20373-R14T-06 | 20380-020T | 20373-R10T-03 | 20373-R40T-06-S | 20374-010E-61 | 20374-R32E-31-S |
| 20373-R20T-06 | 20380-020T-03 | 20373-R10T-06-S | 20373-050T-00 | 20374-R10E-30 | 20374-035E-30 |
| 20373-R30T-06 | 20380-R20T | 20828-R10T-06 | 20373-050T-03 | 20374-R10E-31-S | 20374-035E-31 |
| 20373-R32T-06 | 20380-R20T-03 | 20373-014T-00 | 20373-R50T-03 | 20374-014E-20 | 20374-035E-41 |
| 20373-R35T-06 | 20380-030T | 20373-014T-03 | 20373-R50T-06-S | 20374-014E-30 | 20374-R35E-30 |
| 20373-R40T-06 | 20380-030T-03 | 20373-R14T-03 | 2182-010-03S | 20374-014E-31 | 20374-R35E-31-S |
| 20373-R50T-06 | 20380-R30T | 20373-R14T-06-S | 3393-010-03 | 20374-R14E-30 | 20374-040E-01 |
| 2182-010-03 | 20380-R30T-03 | 20373-020T-00 | 2182-014-00 | 20374-R14E-31-S | 20374-040E-11 |
| 2182-014-03 | 20380-032T | 20373-020T-03 | 2182-014-03S | 20374-020E-21 | 20374-040E-21 |
| 2182-020-03 | 20380-R32T | 20373-020T-05 | 2182-020-00 | 20374-020E-30 | 20374-040E-30 |
| 2182-030-03 | 20380-035T | 20373-R20T-00 | 2182-020-03S | 20374-020E-31 | 20374-040E-31 |
| 2182-032-03 | 20380-035T-02 | 20373-R20T-03 | 2182-020-05 | 20374-020E-32 | 20374-040E-41 |
| 2182-035-03 | 20380-R35T | 20373-R20T-06-S | 2182-030-00 | 20374-020E-33 | 20374-R40E-30 |
| 2182-040-04 | 20380-R35T-02 | 20373-030T-00 | 2182-030-03S | 20374-R20E-30 | 20374-R40E-31-S |
| 2182-050-04 | 20380-040T | 20373-030T-03 | 2182-032-00 | 20374-R20E-31-S | 20374-050E-01 |
| 20374-R10E-31 | 20380-040T-02 | 20373-030T-04 | 2182-032-03S | 20374-030E-01 | 20374-050E-11 |
| 20374-R14E-31 | 20380-040T-03 | 20373-R30T-00 | 2182-035-00 | 20374-030E-11 | 20374-050E-30 |
| 20374-R20E-31 | 20380-040T-13 | 20373-R30T-03 | 2182-035-02 | 20374-030E-20 | 20374-050E-31 |
| 20374-R30E-31 | 20380-R40T-03 | 20373-R30T-06-S | 2182-035-03S | 20374-030E-21 | 20374-050E-50 |
| 20374-R50E-30 | 20374-R50E-31-S |
技术参数
▅ 连接器耐温与传输速率 -40℃ to 85℃ 3.75Gbps~20Gbps
▅ 电缆耐温与传输速率 -20℃ to 210℃ 0.75Gbps~5Gbps
▅ 产品传输速率 3.75Gbps(MAX)
▅ 产品测试要求 导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec
▅ 产品用途 医疗器械产品 安检器械产品
▅ 连接器适用线规 40AWG 42AWG
▅ 连接器型号 I-PEX 20373-030T
▅ 线束规格 UL1354 多芯40AWG OD:0.35MM 7/0.03(50欧姆)
▅ 连接器母坐型号 20374-030E
▅ 接地片规格 0.01*0.6MM(H*W)
▅ 锡丝规格 OD:0.5MM Sn99Ag0.3Cu0.7
▅ 辅材 黑色醋酸布
