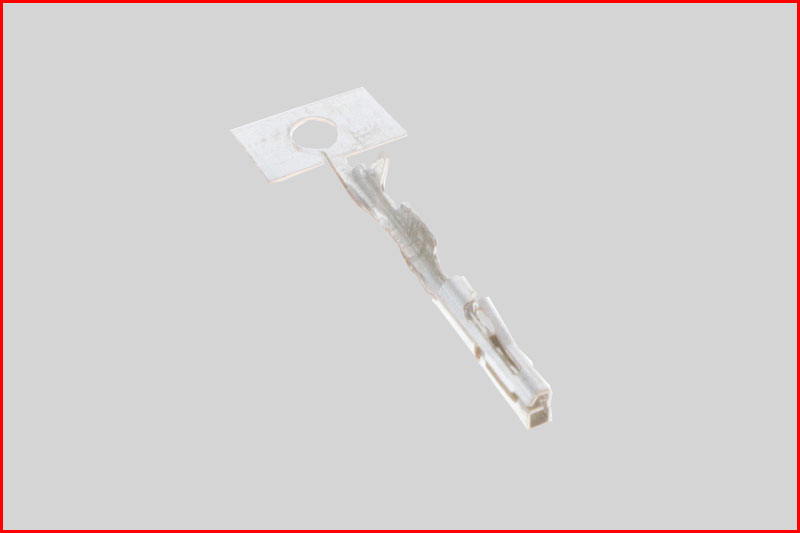

TE Connectivity（TE）汽车级NanoMQS 0.5mm微型连接器系统是MQS连接器系统的紧凑型版本。NanoMQS系列具有1.8mm引脚对引脚间距和锁定矛头端子设计，在完全插入时可牢固地锁定到塑料外壳上。该连接器系统的微型设计将PCB占位面积减少了50%，同时保持6A的载流能力。该连接器包括各种锁定功能和型号，如需要，可轻松集成到MQS端子系列中，并与Gen50锁定插销兼容。该连接器系统提供用于圆形电线的插座和弹片端子和用于扁平柔性/印刷电缆的FFC端子。TE NanoMQS 0.5mm连接器系统非常适用于汽车和电气应用，包括电池/电池控制模块、发动机控制单元、安全气囊和空间极端受限的黑盒应用。TE Connectivity 插座端子镀锡，接片宽度为 0.5 毫米，接片厚度为 0.4 毫米。它支持 26 至 25 AWG 或 0.13 至 0.17 mm² 的导线，可端接导线，专为与 Nano MQS 连接器配合使用而设计。该接线端子与 LV214 工业标准兼容,设计用于铜线基材料。

锁定喷枪

导线接触端接区镀锡

符合 RoHS 标准

▄                                                      产品类型                                                          汽车连接器端子

▄                                                      系列                                                                    Nano MQS

▄                                                      端接类型                                                           压接

▄                                                      电流                                                                    3A

▄                                                      性别                                                                    母插

▄                                                      触点电镀                                                           镀锡

▄                                                      触点材料                                                           铜合金

▄                                                      线规                                                                    24#-26#AWG

参照图纸：
