TE Connectivity MULTILOCK 连接器和触点
此微型高密度连接器系统提供线对线和线对板 I/O 解决方案；该方案普遍适用于汽车行业，但是也适用于许多可变信号传送应用。
咬接式，压接触点，用于电缆插座
面板安装选件与公触点一起预加载
使用电缆和面板插座，实现线对板连接
电缆保护罩接受母触点，电缆插头接受公触点
电缆保护罩与电缆插头配用，允许线对线连接
高密度连线连接器，带 2.5mm 接触中心
MULTILOCK 040 和 070 触点和工具

这些连接器由 TE Connectivity 制造，提供牢固的机械连接，特别适用于电缆连接。它们主要用于自动化行业。我们的产品系列提供母和公插座类型连接。您可以选择镀锡或镀金触点。

040 系列的特点：
• 额定电流 – 8A
• 耐压：每 1 分钟 1kV 交流
• 低电阻：最大 10 mΩ（初始）
• 总电阻：最大 20 mΩ（初始）
• 工作温度：-30 – 105 °C
• 压接端接触点
• 卡入式固定连接器空腔

070 系列的特点：
• 额定电流：15A
• 耐压：每 1 分钟 1kV 交流
• 低电阻：最大 1 mΩ（初始）
• 总电阻：最大 10 mΩ（初始）
• 工作温度：-30 to +105 °C
• 压接端接触点
• 卡入式固定连接器空腔

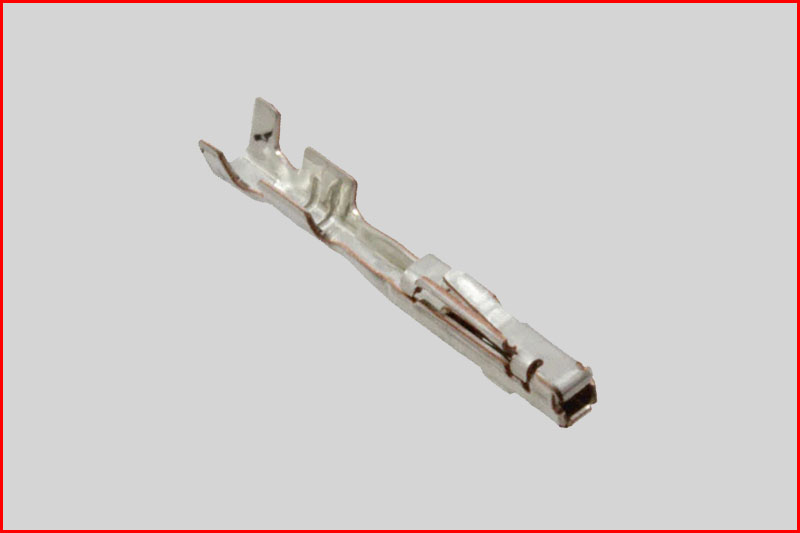

▄                                                      产品类型                                                          汽车连接器端子

▄                                                      系列                                                                    TH025

▄                                                      端接类型                                                           压接

▄                                                      电流                                                                    3A

▄                                                      性别                                                                    母插

▄                                                      触点电镀                                                           镀锡

▄                                                      触点材料                                                           铜合金

▄                                                      线规                                                                     20#-24#AWG

参照图纸：
