TE Connectivity HDSCS MCP 1.5K 插片触点，带单线密封系统 (SWS)

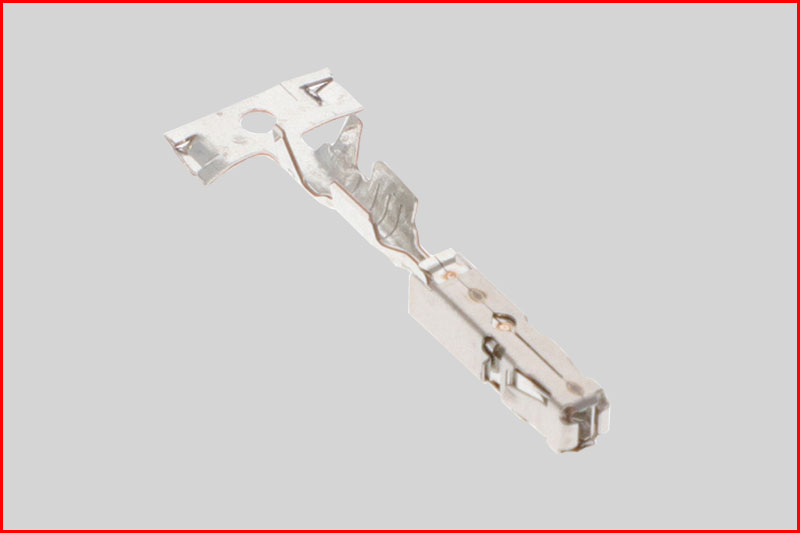

MCP 1.5K 1.6 x 0.6mm 插片定时器触点，带单线密封系统 (SWS) 和改良的不锈钢对称悬臂弹簧。 这些 MCP 1.5K 插片计时器触点具有 1.60 x 0.61mm 区配接口区域，可与 MCP 1.5K 触点系统配用，也可用于大负荷密封连接器系列 (HDSCS) 和微型计时器 II 连接器系统。
TE Connectivity HDSCS（大负荷密封连接器系列）
HDSCS 连接器适用于商业和越野车辆应用。这些 HDSCS 汽车连接器具有坚固的热塑性外壳，设计用于耐受严苛和恶劣环境和高振动应用。密封结构提供 IP67 防尘和防水保护。这种坚固的结构确保高性能、可靠性和长使用寿命。这些 HDSCS 汽车连接器可用于线到线或线到设备应用。HDSCS 连接器外壳提供从 2 路到 18 路不等的 5 种尺寸，接受 AMP MCP 1.5K、AMP MCP 2.8 或 AMP MCP 6.3/4.8K 插座或插片触点。

AMP MCP 连接器端子采用两件式母端/公端设计，电气属性与机械属性相互分离。  该设计支持高载流量、可靠性和高振动水平。这些端子可满足客户对于密封和非密封应用、线对线和线对板应用以及高压或较高振动应用中电源连接的需求，适用于大型连接器和板端连接器产品组合。为快速且经济高效地完成端接过程，TE 应用工具提供种类广泛的应用设备产品组合。

● 适用于高振动应用的传感器扁平接口
● 适用于高压应用 AMP+ HVA280 高压连接器系统的 AMP MCP 端子
● 适用于高压应用 AMP+ HVA630 高压连接器系统的 AMP MCP 端子

▄                                                      产品类型                                                          汽车连接器端子

▄                                                      系列                                                                    MCON

▄                                                      端接类型                                                           压接

▄                                                      电流                                                                    3A

▄                                                      性别                                                                    母插

▄                                                      触点电镀                                                           镀锡

▄                                                      触点材料                                                           铜合金

▄                                                      线规                                                                     17#-20#AWG

参照图纸：
