产品详情

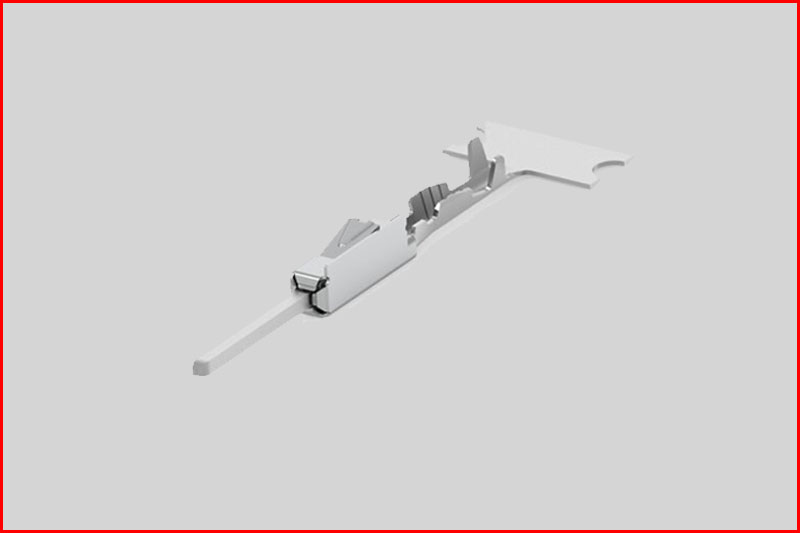

TE Connectivity 微型 Quadlock 引脚和插座触点
微型 Quadlock 引脚和插座触点具有高电流承载能力和坚固的设计，适用于微型 Quadlock 汽车连接器外壳。这些触点的主要功能是分开的。内部触点主体提供所有电气和机电功能，而钢悬臂弹簧可固定和保护触点。这种分离式功能特点有助于保护触点免受振动和机械应力引起的疲劳。电气触点由方形 0.63 mm x 0.63 mm 引脚组成。插座触点具有四个接点，可提供高电气性能和可靠性。这些 MQS 触点设计用于安全操作，可安全插入连接器外壳的触点空腔。当触点完全插入时，可发出咔嗒声确认
TE Connectivity 插座端子与铜线基材兼容，使用压接方法与导线端接。它采用 180° 插座式 F 型压接，通过冲压成型工艺制造，性能可靠。
锁定喷枪作为主要锁定装置
导线接触端接区镀锡
符合 RoHS 标准
特点和优势
• 坚固的设计，具有高电流承载能力
• 四个触点，可提供高电气可靠性
• 分离功能，减少疲劳
• 设计确保安全操作
产品应用规格
这些微型 Quadlock 引脚和插座触点适用于机动车辆中存在振动和机械应力的电子和电气应用
2.54mm Tyco Micro Quadlok (MQS) 系统
技术参数
▄ 产品类型 汽车连接器端子
▄ 系列 MQS
▄ 端接类型 压接
▄ 电流 3A
▄ 性别 公插
▄ 触点电镀 镀锡
▄ 触点材料 铜合金
▄ 线规 24#-28#AWG
参照图纸：
