Molex 连接器壳体,每个触点最大电流 1A,7 个触点 - PicoBlade 系列 - 51021-0700
使用 Molex 的这款母连接器壳体,充分利用有限的印刷电路板空间。由于其紧凑型尺寸为 10.5(长)x 3.2mm(宽)和 1.25mm 节距,因此可牢固安装在狭窄的地方。它可容纳多达七个线对线或线对板电路,以简化您的设置。由于它由坚固的聚酯制成,因此该壳体在 -40°C 至 +85°C 的温度范围内,在要求严苛的条件下可轻松工作。

特点和优点

• 极化,以防止不正确配接

• 重量为 0.066g,因此对印刷电路板施加最小应力

• 自熄灭特点，在发生火灾时可保障安全

应用

• 消费电子产品

• 自动化控制面板

• 家用电器

• 医疗设备

我可以在易受振动的应用中使用此连接器壳体吗?
是,它具有摩擦锁定设计,用于安全配接,有助于防止意外断开连接。
如何为此母连接器壳体选择合适的插头?
只需选择 1.25mm 节距的 7 路插头(如 143-037)。

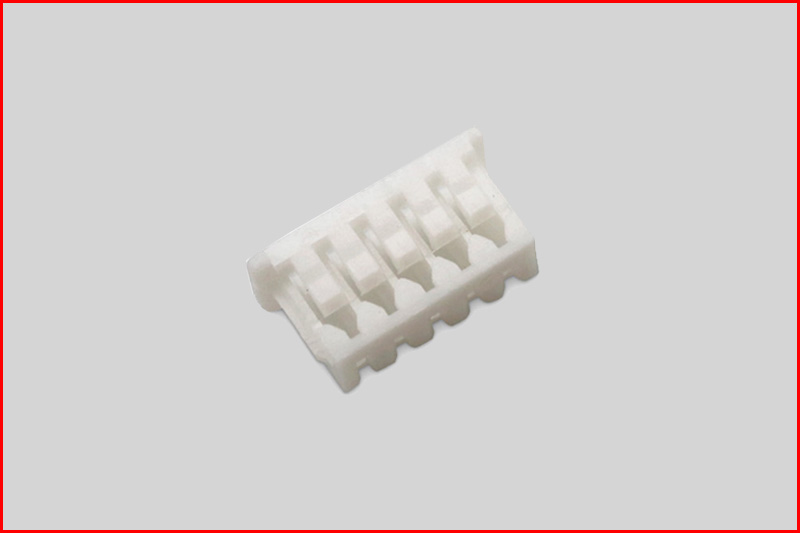

Molex PicoBlade 51021 连接器外壳
PicoBlade 51021系列可用于汽车、工业、消费、计算和医疗等多个应用领域。PicoBlad连接器系统提供线对板和线对线选项，是节省PCB空间的理想选择。

特点和优势

• 单排、线对线和线对板外壳

• 直插式摩擦锁提供安全配合

• 设计紧凑

• 1.25毫米间距

• 2至15个电路

• 压接端子已极化，以防止插入不当

参照图纸：
