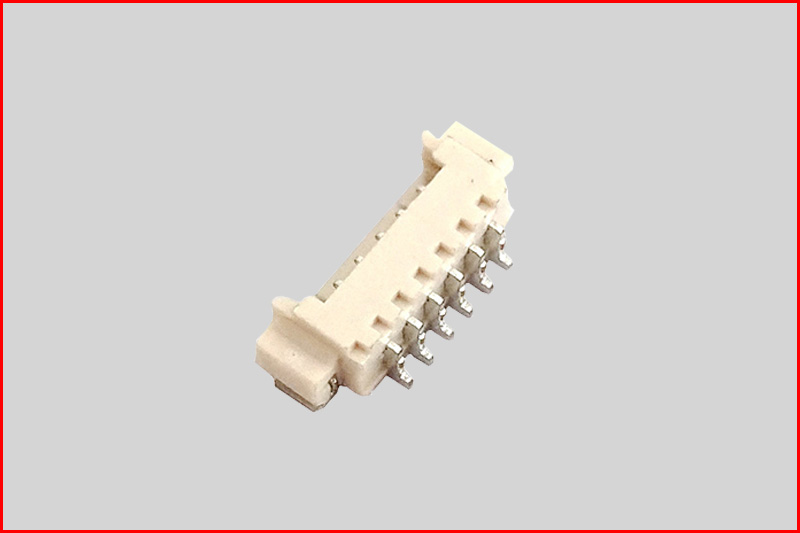

Molex 直角印刷电路板管座， 1A 额定电流， 125V 额定电压 - PicoBlade 系列 - 53261-0671
正在寻找 Durable 连接通道，将适配器连接到您的印刷电路板？选择 Molex 的此直角管座。您可以将其直接焊接到电路板上，以提供可靠且机械稳定的连接。得益于高温热塑性外壳，该装置可耐受冲击和极端热条件，因此您可以在恶劣环境中使用。其磷青铜触点具有高导电性，可确保保持坚固的链路。具有 1A 额定电流，此管座是节能连接解决方案。

• 摩擦锁定机制可确保牢固配接连接，用于振动系统中的安全使用

• 重量轻 0.2 g ，因此易于操作，不会使您的设备劳损

• 完全屏蔽，以防止短路，确保电气安全

• 机械使用寿命为 30 次接合，可提供长期性能

应用

• 电子行业

• LCD 电路模块

如何安装此管座？

此管座设计用于直接安装到印刷电路板表面。此方法可确保空间效率，并减少电路上的噪声和振动。

Molex 1.25 mm PicoBlade 印刷电路板和 SMT 管座连接器 - 53047、53048、53261 和 53398 系列

PicoBlade 印刷电路板通孔和 SMT 安装管座连接器采用紧凑型设计，节距为 1.25 mm。这些 PicoBlade 管座构成了线对板互连系统的一部分，与 2.00 mm 线对板系统相比，可节省高达 45％ 的印刷电路板空间。PicoBlade 连接器系统还能够提供与类似的 2.00 mm 节距连接器系统相同的 1A 电流。这些 PicoBlade 管座的外壳具有锁定窗口，可与压接外壳中的两个锁定斜面接合以产生摩擦锁定机制。此摩擦锁定可提供牢固的配接，防止由于处理不当或振动造成意外拔出。SMT PicoBlade 管座具有焊片，可确保在印刷电路板上牢固固定，且可用作应力消除装置，用于 SMT 焊接尾线。此功能还有助于防止焊接点由于处理不当而出现破裂。这些 1.25 mm PicoBlade 印刷电路板和 SMT 管座提供垂直和直角安装配置。

特点和优势

• 1 A 电流容量，采用紧凑型 1.25 mm 节距设计

• 与 2.00 mm 节距相比，可节省高达 45％ 的印刷电路板空间

• 摩擦锁定机制，可确保牢固的配接连接

• 焊片，用于牢固固定印刷电路板（SMT 型号）

产品应用信息
PicoBlade 1.25 mm 互连系统设计用于高密度线束应用。典型应用包括汽车警报系统和汽车音响、DVD 播放器、工业过程控制以及医疗病人监护仪。

参照图纸：
