JST S4B-ZR-SM4A-TF 替代品

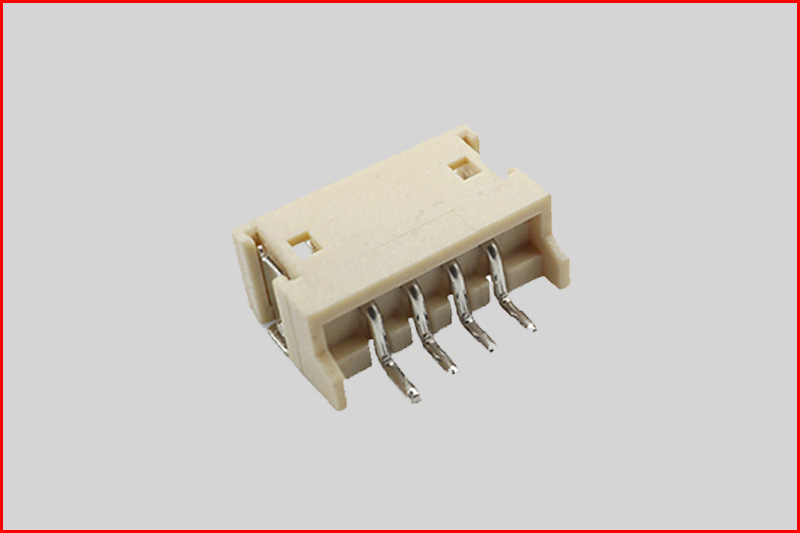

S4B-ZR-SM4A-TF
产品详情
采用塑壳锁扣方式，端子与针之间的接触部设置有凹槽，可发挥稳定的接触性。可与压接ZR连接器接插。这款 ZH 连接器尺寸非常小巧，其安装高度为 5.6 毫米，厚度仅为 3.5 毫米。连接器外壳上的触点固定尖端使得插入更加容易，而触点中心的凹陷则确保了与接头的可靠接触。
● 紧凑、低矮的外形设计
● “住房长矛”
● 可靠的连接构建
● 抗变形结构
● 与ZR型绝缘插拔式连接器兼容
技术参数
| ▄ | 型号 | S4B-ZR-SM4A-TF |
| ▄ | 品名规格 | 1.5mm PITCH 4P WTB CONN |
| ▄ | PIN数 | 4P |
| ▄ | 排数 | 1 |
| ▄ | 间距 | 1.5mm |
| ▄ | 安装类型 | SMT |
| ▄ | 连接器类型 | 板端座子 |
| ▄ | 电镀类型 | 镀金 |
| ▄ | 嵌合类型 | 水平 |
| ▄ | 电流 | 1.0A |
| ▄ | 电压 | 50V AC/DC |
| ▄ | 接触电阻 | 30mΩ max |
| ▄ | 绝缘电阻 | 500 MΩ min |
| ▄ | 介电耐压 | 500 VAC Min |
| ▄ | 工作温度 | -25℃ ~ +85℃ |
参照图纸：
