产品详情

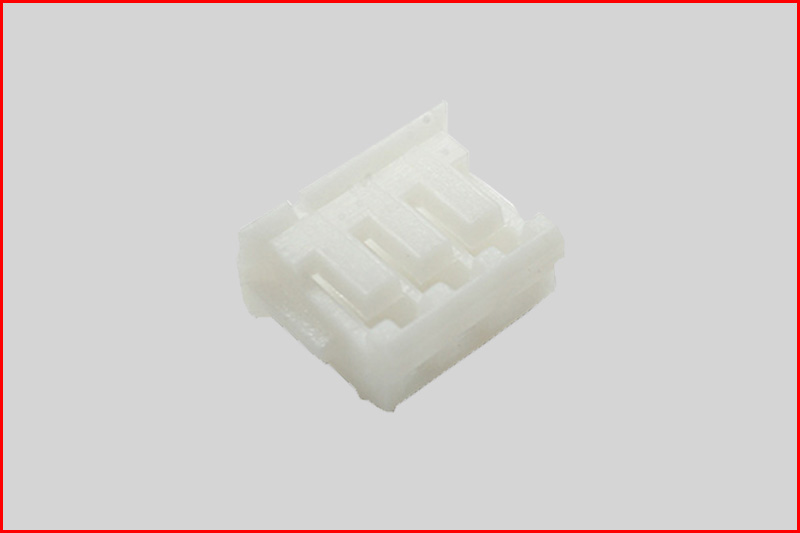

采用塑壳锁扣方式，端子与针之间的接触部设置有凹槽，可发挥稳定的接触性。可与压接ZR连接器接插。这款 ZH 连接器尺寸非常小巧，其安装高度为 5.6 毫米，厚度仅为 3.5 毫米。连接器外壳上的触点固定尖端使得插入更加容易，而触点中心的凹陷则确保了与接头的可靠接触。
● 紧凑、低矮的外形设计
● “住房长矛”
● 可靠的连接构建
● 抗变形结构
● 与ZR型绝缘插拔式连接器兼容
技术参数
| ▄ | 型号 | ZHR-3 |
| ▄ | 品名规格 | 1.5mm PITCH 3P WTB HOUSING |
| ▄ | PIN数 | 3P |
| ▄ | 排数 | 1 |
| ▄ | 间距 | 1.5mm |
| ▄ | 颜色 | 白色 |
| ▄ | 连接器类型 | 线端胶壳 |
| ▄ | 电镀类型 | / |
| ▄ | 嵌合类型 | 自由 |
| ▄ | 工作温度 | -40℃ ~ +105℃ |
参照图纸：
