Molex 印刷电路板针座,30 个配接周期,每个触点 1A 额定电流 - 53398 系列 - 53398-0671

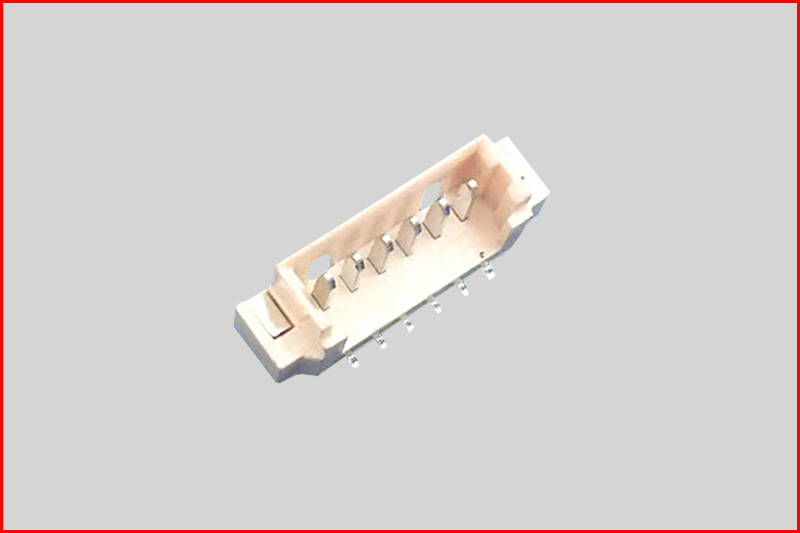

精简的电路设计从 Molex 的这款 PicoBlade 印刷电路板针座开始。它可无缝插入电线到板壳体装置 (279-9178),使布线变得美好。为了轻松设置和最大化空间,该装置有六个触点排列在一排。由于它们由高导电性镀锡青铜制成,因此您可以放心获得晶振清晰的信号。

特点和优势

• 由于工作温度范围为 -40°C 至 +85°C,可在严苛条件下工作

• 完全配接的组件高度为 5.7mm,适合细长型设备

• 超轻 214.7mg 重量可为您的系统增加最小应力

应用

• 信号网络

• 过程控制

• 电信系统

PicoBlade 连接器系统的工作原理是什么?

此装置的 PicoBlade 系统使用两个触点,可与其同类产品牢固配接。这意味着即使在振动连接中,管座也能保持牢固,为您提供可靠的电气连接。

Molex 1.25 mm PicoBlade 印刷电路板和 SMT 管座连接器 - 53047、53048、53261 和 53398 系列

PicoBlade 印刷电路板通孔和 SMT 安装管座连接器采用紧凑型设计，节距为 1.25 mm。这些 PicoBlade 管座构成了线对板互连系统的一部分，与 2.00 mm 线对板系统相比，可节省高达 45％ 的印刷电路板空间。PicoBlade 连接器系统还能够提供与类似的 2.00 mm 节距连接器系统相同的 1A 电流。这些 PicoBlade 管座的外壳具有锁定窗口，可与压接外壳中的两个锁定斜面接合以产生摩擦锁定机制。此摩擦锁定可提供牢固的配接，防止由于处理不当或振动造成意外拔出。SMT PicoBlade 管座具有焊片，可确保在印刷电路板上牢固固定，且可用作应力消除装置，用于 SMT 焊接尾线。此功能还有助于防止焊接点由于处理不当而出现破裂。这些 1.25 mm PicoBlade 印刷电路板和 SMT 管座提供垂直和直角安装配置。

特点和优势

• 1 A 电流容量，采用紧凑型 1.25 mm 节距设计

• 与 2.00 mm 节距相比，可节省高达 45％ 的印刷电路板空间

• 摩擦锁定机制，可确保牢固的配接连接

• 焊片，用于牢固固定印刷电路板（SMT 型号）

产品应用信息
PicoBlade 1.25 mm 互连系统设计用于高密度线束应用。典型应用包括汽车警报系统和汽车音响、DVD 播放器、工业过程控制以及医疗病人监护仪。

1.25mm 线到板 - Molex PicoBlade™
