JST S5B-PH-SM4-TB 替代品

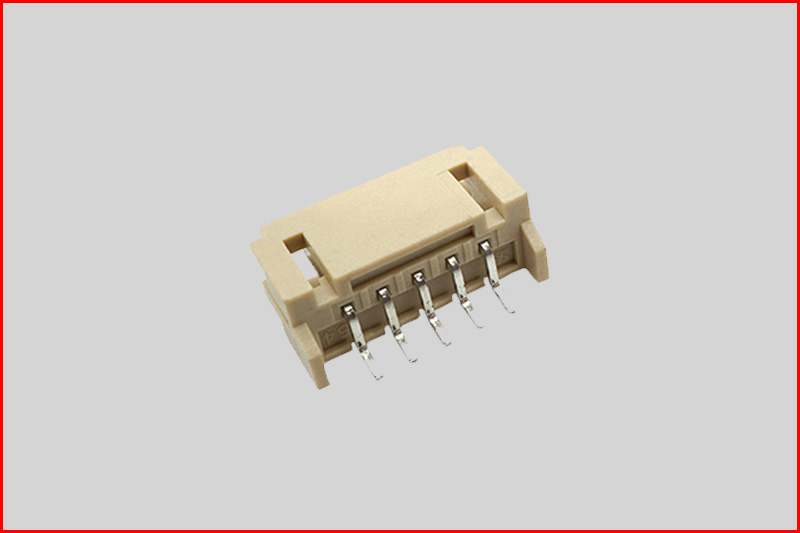

S5B-PH-SM4-TB
产品详情
这是一款薄型、低高度的 2.0 毫米间距的连接器，安装后高度为 8.0 毫米，宽度为 4.5 毫米。其设计旨在满足内部导线与印刷电路板之间高密度连接的需求。
该产品体积小巧、可靠性高且成本低廉。JST S5B-PH-SM4-TB (LF) (SN) 是 PH 系列， 5 路， 2.00 mm 间距，侧面接入 SMT 型，有罩针座可断开压接型连接器 (线对板型连接器)。
它是薄型和薄型连接器，设计用于满足印刷电路板上的高密度内部电线连接需求。
● 可靠的触点
● 全屏蔽针座
● 印刷电路板固定机制
● 表面安装型号 (SMT)
● 紧凑，高度可靠且成本低
技术参数
| ▄ | 型号 | S5B-PH-SM4-TB |
| ▄ | 品名规格 | 2.0mm PITCH 5P WTB CONN |
| ▄ | PIN数 | 5P |
| ▄ | 排数 | 1 |
| ▄ | 间距 | 2.0mm |
| ▄ | 安装类型 | SMT |
| ▄ | 连接器类型 | 板端座子 |
| ▄ | 电镀类型 | 镀锡 |
| ▄ | 嵌合类型 | 水平 |
| ▄ | 电流 | 2.0A |
| ▄ | 电压 | 100V AC/DC |
| ▄ | 接触电阻 | 20mΩ max |
| ▄ | 绝缘电阻 | 1000 MΩ min |
| ▄ | 介电耐压 | 800 VAC Min |
| ▄ | 工作温度 | -25℃ ~ +85℃ |
参照图纸：
