诸如 LVDS、TMDS（HDMI）和 PCI Express 等高速串行传输技术在包括个人电脑、电视、消费设备、复印机和医疗设备等多个市场的应用中被广泛采用。

在这些应用中，连接器不仅需要具备高速传输信号的能力，还必须具备耐用性、易于连接以及多种选择等特性，以满足所有设计的需求。

FI-R 是一款能够满足这些需求的理想连接器系列

- 0.5 毫米的接线间距，3.8 毫米的连接器高度，设计紧凑，具有 21、31、41 和 51 个位置。

- 插头与插座的配合稳定，配有大型配合导向装置。兼容 eDP1.4（5.4 Gbps）高速传输。

- 插座采用焊料固定装置，确保PCB牢固固定。

- 阻抗匹配：100 欧姆。外壳结构和固定装置增强了接地。

- 插座有带外壳和不带外壳、角度型和直型等多种选择，所有型号的尺寸一致。

- 设有机械锁以防止错误配合和意外松开。

- 插头有用于独立线束压接和精细同轴线束焊接的选项，以满足各种需求。

- 适用于电视液晶接口的 VESA 标准连接器。

其广泛应用于以下

● TV

● 液晶显示器

● 无人机

● 医疗显示屏

● 工业显示屏

● 汽车显示屏

● 笔记本电脑，台式电脑显示屏

长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。

常用料号明细清单：

▅                           连接器耐温与传输速率                                                    -40℃ to 85℃   3.75Gbps~20Gbps

▅                           电缆耐温与传输速率                                                        -20℃ to 210℃  0.75Gbps~5Gbps

▅                           产品传输速率                                                                   3.75Gbps(MAX)

▅                           产品测试要求                                                                   导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec

▅                           产品用途                                                                          电视TV产品，显示屏产品

▅                           连接器适用线规                                                                36AWG 40AWG 42AWG

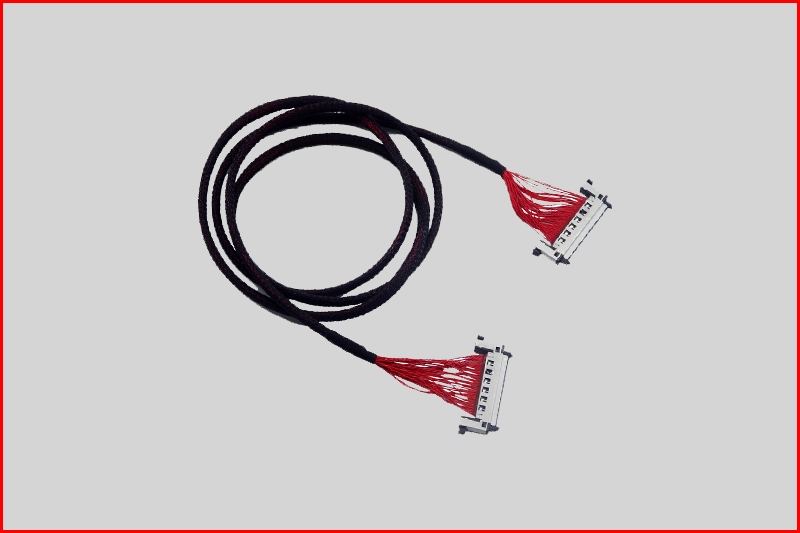

▅                           连接器型号                                                                       JAE FI-RE51CL

▅                           线束规格                                                                           UL1354 多芯36AWG OD:0.35MM 7/0.03(50欧姆)

▅                           连接器母坐型号                                                                 FI-RE51S-VF，FI-RE51-HF

▅                           接地片规格                                                                        0.01*0.6MM(H*W)

▅                           锡丝规格                                                                           OD:0.5MM  Sn99Ag0.3Cu0.7

▅                           辅材                                                                                  黑色醋酸布 黄色KAPTON
