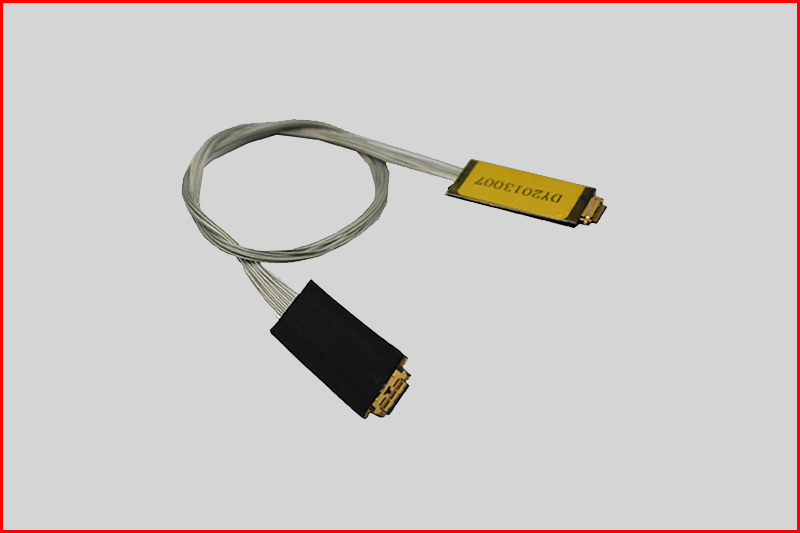

I-PEX 20633-210T-01S 极细同轴电缆
20633-210T-01S
产品详情
此款MCC屏线使用I-PEX 20634系列连接器
高数据速率传输（每条通道 32 Gbps），带有屏蔽功能的机械锁扣和多点接地设计，间距 0.4 毫米，水平对接式微型同轴连接器
● 高数据传输速率，适用于 32 Gbps/通道的应用场景
● 机械锁定杆可防止连接不完全以及回退/分离
● 具有 CABLINE®-CA 系列的多种连接器选项
*对于高达 64 Gbps 的数据速率，PAM4 通信方式，请参考与当前 CABLINE-CA 插座（20525-#50E-02）相匹配的 CABLINE-CAP 导线束解决方案
其广泛应用于以下
● TV
● 液晶显示器
● 无人机
● 医疗显示屏
● 工业显示屏
● 汽车显示屏
● 笔记本电脑，台式电脑显示屏
长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。
常用料号明细清单：
| 20633-310T-01 | 20525-220E-02 | 20737-012T-02 | 2764-0401-002 | 20738-012E-01 | 20525-030E-01-S |
| 20633-312T-01 | 20525-230E-02 | 20524-120T-02 | 2764-0201-0M2 | 20525-210E-01-S | 20525-030E-02M |
| 20633-320T-01 | 20525-240E-02 | 20634-120T-02 | 3277-0401 | 20738-012E-02 | 20525-030E-02-S |
| 20633-330T-01 | 20525-250E-02 | 20737-020T-02 | 2764-0501-002 | 20525-210E-02-S | 20738-040E-01 |
| 20633-340T-01 | 20525-260E-02 | 20524-030T-01 | 3277-0501 | 20525-020E-01 | 20525-230E-01-S |
| 20633-350T-01 | 20633-210T-01 | 20524-130T-02 | 2764-0301-0M2 | 20525-020E-02 | 20738-040E-02 |
| 20633-360T-01 | 20633-210T-02 | 20634-130T-02 | 2764-0601-002 | 20525-220E-01 | 20525-230E-02-S |
| 20634-210T-02 | 20633-310T-02 | 20737-030T-02 | 3277-0601 | 20525-012E-01M | 20525-050E-01 |
| 20634-212T-02 | 20633-212T-01 | 20524-040T-01 | 2764-0401-0M2 | 20525-012E-01-S | 20525-050E-02 |
| 20634-220T-02 | 20633-212T-02 | 20524-140T-02 | 2764-0501-0M2 | 20525-012E-02M | 20525-250E-01 |
| 20634-230T-02 | 20633-312T-02 | 20634-140T-02 | 2764-0601-0M2 | 20525-012E-02-S | 20525-040E-01M |
| 20634-240T-02 | 20633-220T-01 | 20737-040T-02 | 2766-0121M | 20738-020E-01 | 20525-040E-01-S |
| 20634-250T-02 | 20633-220T-02 | 20524-050T-02 | 2766-0201M | 20525-212E-01-S | 20525-040E-02M |
| 20634-260T-02 | 20633-320T-02 | 20634-150T-02 | 2766-0301M | 20738-020E-02 | 20525-040E-02-S |
| 2764-0101-003 | 20633-230T-01 | 20737-050T-02 | 3056-0301 | 20525-212E-02-S | 20738-050E-01 |
| 2764-0121-003 | 20633-230T-02 | 20524-060T-02 | 2766-0401M | 20525-030E-01 | 20525-240E-01-S |
| 2764-0201-003 | 20633-330T-02 | 20524-160T-02 | 3056-0401 | 20525-030E-02 | 20738-050E-02 |
| 2764-0301-003 | 20633-240T-01 | 20634-160T-02 | 2766-0501M | 20525-230E-01 | 20525-240E-02-S |
| 2764-0401-003 | 20633-240T-02 | 20737-060T-02 | 2766-0601M | 20525-020E-01M | 20525-060E-01 |
| 2764-0501-003 | 20633-340T-02 | 2764-0101-002 | 3056-0601 | 20525-020E-01-S | 20525-060E-02 |
| 2764-0601-003 | 20633-250T-01 | 3277-0101 | 20525-010E-01 | 20525-020E-02M | 20525-260E-01 |
| 2766-0101 | 20633-250T-02 | 2764-0121-002 | 20525-010E-02 | 20525-020E-02-S | 20525-050E-01M |
| 2766-0121 | 20633-350T-02 | 3277-0121 | 20525-210E-01 | 20738-030E-01 | 20525-050E-01-S |
| 2766-0201 | 20633-260T-01 | 2764-0201-002 | 20738-010E-01 | 20525-220E-01-S | 20525-050E-02M |
| 2766-0301 | 20633-260T-02 | 3277-0201 | 20738-010E-02 | 20738-030E-02 | 20525-050E-02-S |
| 2766-0401 | 20633-360T-02 | 2764-0301 | 20525-012E-01 | 20525-220E-02-S | 20738-060E-01 |
| 2766-0501 | 20634-110T-02 | 2764-0301-002 | 20525-012E-02 | 20525-040E-01 | 20525-250E-01-S |
| 2766-0601 | 20737-010T-02 | 3277-0301 | 20525-212E-01 | 20525-040E-02 | 20738-060E-02 |
| 20525-210E-02 | 20524-112T-02 | 2764-0121-0M2 | 20525-010E-01-S | 20525-240E-01 | 20525-250E-02-S |
| 20525-212E-02 | 20634-112T-02 | 2764-0401 | 20525-010E-02-S | 20525-030E-01M | 20525-060E-01M |
| 20525-060E-01-S | 20525-060E-02M | 20525-060E-02-S | 20525-260E-01-S | 20525-260E-02-S |
技术参数
▅ 连接器耐温与传输速率 -40℃ to 85℃ 3.75Gbps~20Gbps
▅ 电缆耐温与传输速率 -20℃ to 210℃ 0.75Gbps~5Gbps
▅ 产品传输速率 3.75Gbps(MAX)
▅ 产品测试要求 导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec
▅ 产品用途 医疗器械产品 NB，显示屏产品
▅ 连接器适用线规 40AWG 42AWG
▅ 连接器型号 I-PEX 20633-210T
▅ 线束规格 UL1354 多芯42AWG OD:0.35MM 7/0.03(50欧姆)
▅ 连接器母坐型号 20525-010E
▅ 接地片规格 0.01*0.6MM(H*W)
▅ 锡丝规格 OD:0.5MM Sn99Ag0.3Cu0.7
▅ 辅材 黑色醋酸布 黄色KAPTON
