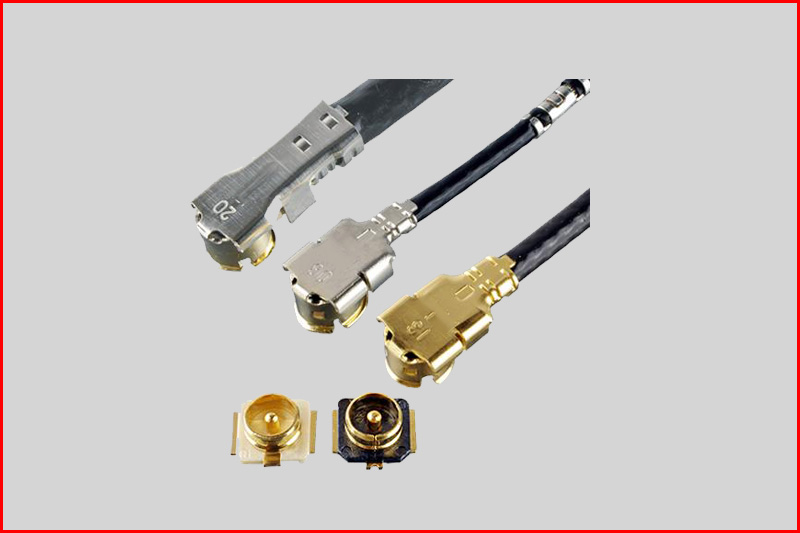

I-PEX MHF®I RF射频同轴线
MHF®I
产品详情
支持高达 9GHz 的频率，最大匹配高度为 2.5 mm，最大可达 3.0 mm。
● 无焊微同轴接头技术“i-Fit®”确保了性能的稳定性
● 在 9GHz 频段内具备小巧的外形与卓越的性能
● MHF® I 插头配备有多种电缆外径选项以及额外的锁定功能可供选择
如需增强机械锁具的结合紧固力，请参考 MHF® I LK 插头电缆组件。
如需增加焊接时的剪切力并实现更精准的中心对齐，请参考 MHF® I 4 型插件引脚排版。
配合高度：最大 3.0 mm；最大 2.5 mm。
工作温度：-40 至 90℃
电缆尺寸（微同轴电缆）：
● AWG 26 O.D. 2.0 mm
● AWG 30 O.D. 1.8 mm
● AWG 30 O.D. 1.37 mm
● AWG 32 O.D. 1.32 mm
● AWG 32 O.D. 1.13 mm
● AWG 36 O.D. 0.81 mm
长度，线规，线色，均可按照您的要求定制加工。

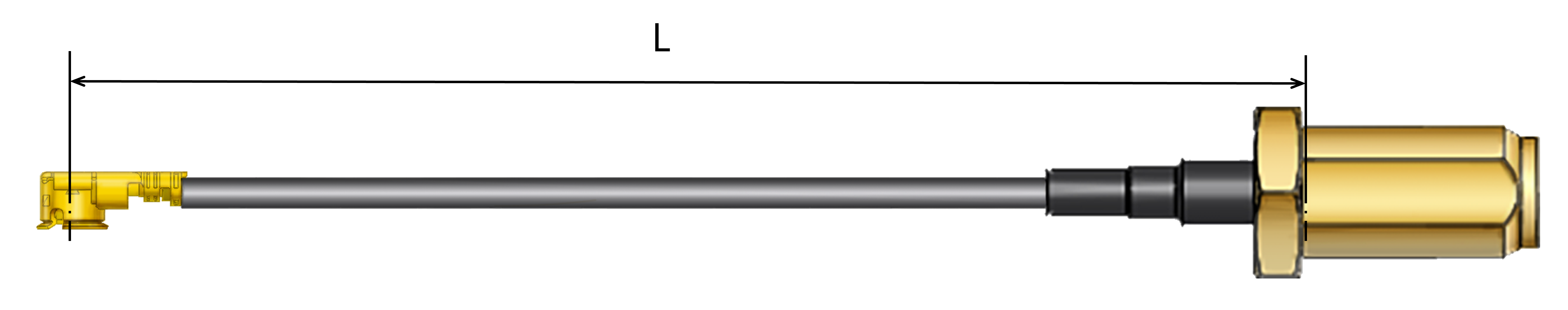

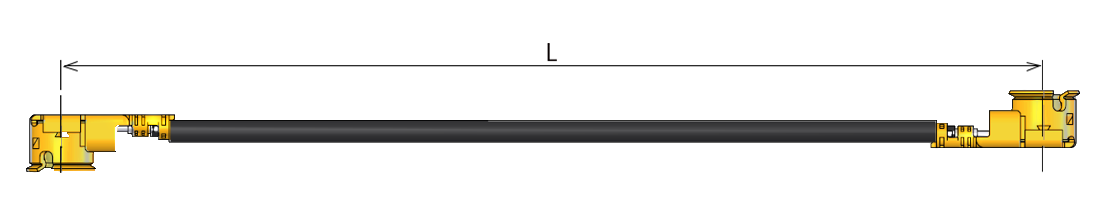

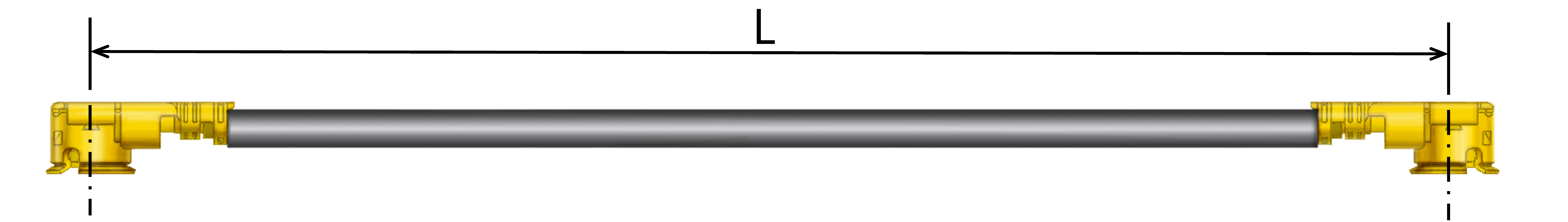

TYPE 1
TYPE 2
TYPE 3
常用料号明细清单：
| 20278-1122R-08 | 20278-1122R-13 | 20278-112R-32 | 20351-1122R-37 | 20278-112R-18 | 20767-001R-20 |
| 20279-001E-03 | 20643-112R-13 | 20723-112R-08-0T | 20723-1122R-13-0T | 20723-112R-32-0T | 20723-112R-37-0T |
| 20431-001E-01 | 20441-001 | 20631-1122R-08 | 20631-1122R-13 | 20631-112R-32 | 20631-1122R-37 |
| 20670-001R-08 | 20670-001R-13 | 20670-001R-18 | 20670-001R-32 | 20670-001R-32 | 20797-112R-13 |
| 20797-1122R-32 | 20797-112R-37 | 20279-001E-05 | 20279-001E-06 | 20803-001E | 20441-001 |
技术参数
| ▄ | 产品类型 | 同轴射频线 |
| ▄ | 配接高度 | 3.0 mm 最大 / 2.5 mm 最大 |
| ▄ | SMT 尺寸 | 3.1 x 3.0 mm |
| ▄ | 频率范围 | 最高 9 GHz |
| ▄ | 工作温度 | -40 至 90℃ |
| ▄ | 线缆尺寸 (微同轴) | AWG 26 外径 2.0 mm AWG 30 外径 1.8 mm AWG 30 外径 1.37 mm AWG 32 外径 1.32 mm AWG 32 外径 1.13 mm AWG 36 外径 0.81 mm |
| ▄ | 电压驻波比 (插头) | DC 至 3 GHz：1.3 最大 3 至 6 GHz：1.5 最大 6 至 9 GHz：1.6 最大 (外径 1.32, 2.0 mm) 6 至 9 GHz：1.9 最大 (外径 0.81, 1.13, 1.37, 1.8 mm) |
| ▄ | 适用标准 | 5G Sub-6 / Wi-Fi / LTE / LTE-Advanced / LPWA / Bluetooth / GPS |
| ▄ | 全向 EMI 屏蔽 | 否 |
| ▄ | 机械锁扣 | 否 |
