I-PEX MHF®4L RF射频同轴线
MHF®4L
产品详情

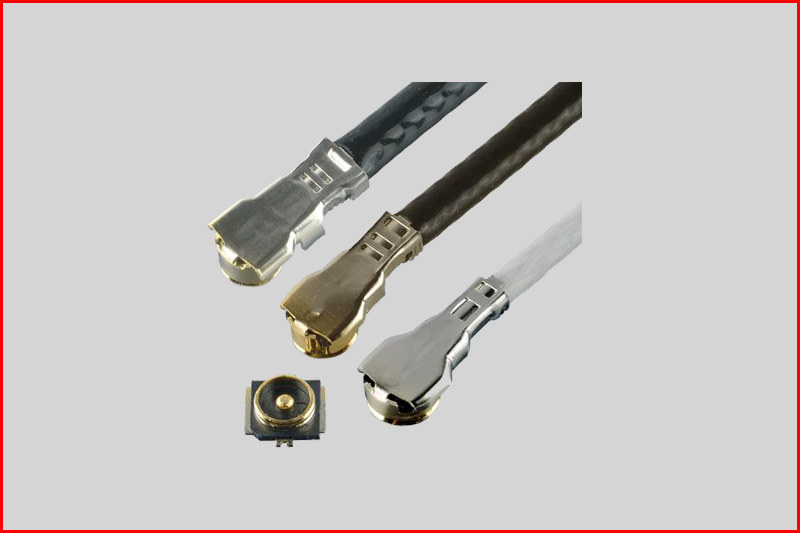

M.2 行业标准，最大插拔高度为 1.2 mm、1.4 mm 和 1.7 mm，在高达 12 GHz 的频率下均具有出色的电气性能。
● 小巧外形，12 GHz 频率下性能卓越。
● 采用免焊接微型同轴端接技术“i-Fit®”，确保性能稳定可靠。
● MHF® 4L 插头提供多种线缆外径选择，并可选配锁定装置。
MHF® 4L 可与 MHF® 4 互配。
如需使用机械锁定装置增强插拔力，请参阅 MHF® 4L LK 插头线缆组件。
有关操作方法，请参阅“如何插拔”视频。
最大插拔高度：1.7 mm（最大）、1.4 mm（最大）、1.2 mm（最大）
工作温度：-40 至 90℃ (233 至 363 K)
线缆规格（微型同轴电缆）：
● AWG 30 外径；1.37 mm
● AWG 32 外径；1.13 mm
● AWG 33 外径；0.95 mm
● AWG 36 外径；0.64 mm
● AWG 36 外径；0.81 mm
长度，线规，线色，均可按照您的要求定制加工。

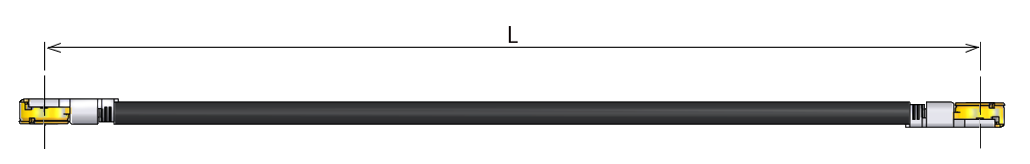

TYPE 1

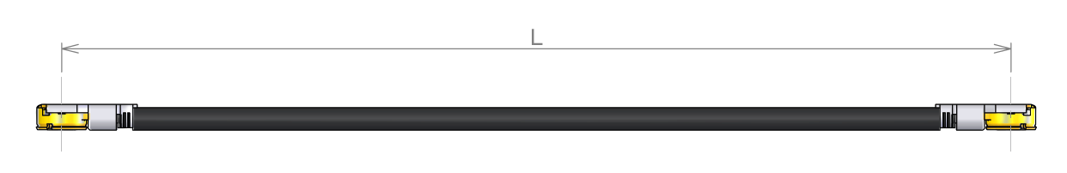

TYPE 2
常用料号明细清单：
| 20572-001R-08 | 20565-001R-13 | 20632-001R-37 | 20579-001E | 20449-001E-03 | 20449-001E |
| 20565-001R-83 | 20572-002R-08 | 20723-112R-08-0T | 20723-1122R-13-0T | 20723-112R-32-0T | 20723-112R-37-0T |
| 20431-001E-01 | 20611-001R | 20611-001R | 20631-1122R-13 | 20631-112R-32 | 20631-1122R-37 |
| 20670-001R-08 | 20670-001R-13 | 20670-001R-18 | 20670-001R-32 | 20670-001R-32 | 20797-112R-13 |
| 20797-1122R-32 | 20449-001E-01 | 20279-001E-05 | 20449-001E | 20448-001R-081E | 20448-001R-081 |
技术参数
| ▄ | 产品类型 | 同轴射频线 |
| ▄ | 配接高度 | 1.7 mm 最大 / 1.4 mm 最大 / 1.2 mm 最大 |
| ▄ | SMT 尺寸 | 2.0 x 2.0 mm |
| ▄ | 频率范围 | 最高 12 GHz |
| ▄ | 工作温度 | -40 至 90℃ |
| ▄ | 线缆尺寸 (微同轴) | AWG 30 O.D. 1.37 mm AWG 32 O.D. 1.13 mm AWG 33 O.D. 0.95 mm AWG 36 O.D. 0.64 mm AWG 36 O.D. 0.81 mm |
| ▄ | 电压驻波比 (插头) | 直流至 3GHz：最大值 1.3。 3 至 6GHz：最大值 1.4（外径 1.37 mm），1.45（外径 0.64、0.81、0.95、1.13 mm）； 6 至 9GHz：最大值 1.5（外径 1.37 mm），1.6（外径 0.64、0.81、0.95、1.13 毫米）； 9 至 12GHz：最大值 1.6（外径 1.37 mm），1.9（外径 0.64、0.81、0.95、1.13 mm） |
| ▄ | 适用标准 | 5G sub6，Wi-Fi，LTE / LTE-Advanced，LPWA，Bluetooth，GPS |
| ▄ | 全向 EMI 屏蔽 | 否 |
| ▄ | 机械锁扣 | 否 |
