I-PEX MHF®7S RF射频同轴线

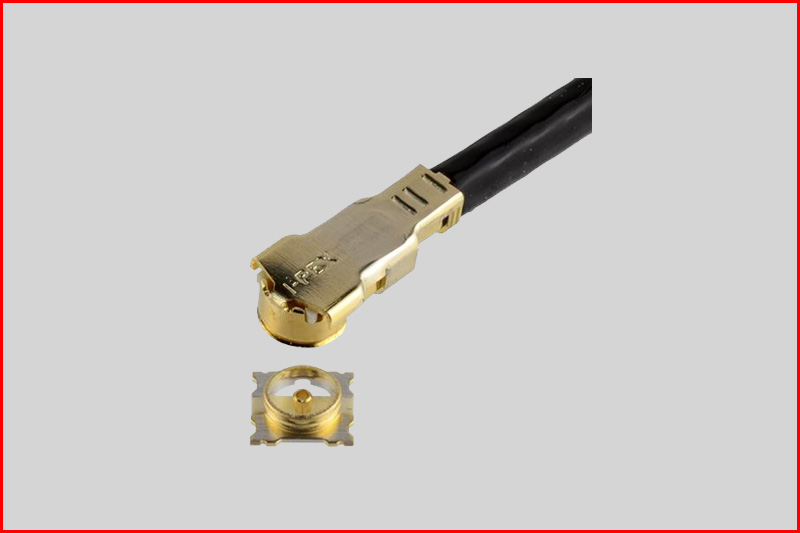

MHF®7S
产品详情
出色的电磁兼容性能，采用全屏蔽设计，非常适合 5G 微波应用，15GHz 时 VSWR 最大值为 1.5，在 2.0 x 2.0 毫米的小尺寸封装中表现卓越。
● 独特的屏蔽设计（ZenShield®）可减少 5G 微波应用中出现的无用电磁干扰
● 小巧的外形尺寸，最大驻波比为 1.50
● 业内首创，接线盒接地接触处内置带终端的带状线信号引脚
配合高度：最大值 1.4 mm。
工作温度：-40 至 90℃
电缆尺寸（微同轴电缆）：AWG 32 外径 1.13 mm。
长度，线规，线色，均可按照您的要求定制加工。
TYPE 1

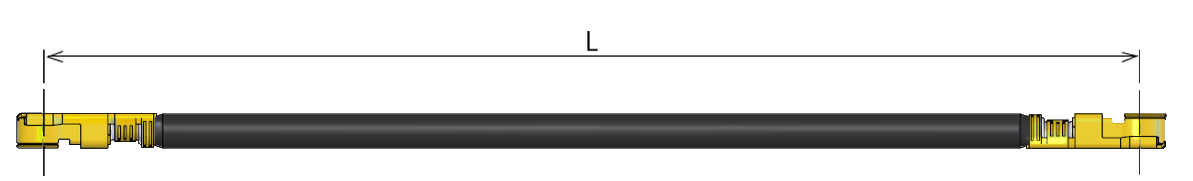

TYPE 2
常用料号明细清单：
| 20981-001E-02 | 20980-001R-13 | 20278-112R-32 | 20939-001R-13 | 20921-001E | 20767-001R-20 |
| 20279-001E-03 | 20643-112R-13 | 20668-001R-13 | 20615-001R-48 | 20669-001R-81 | 20567-101R-81 |
| 20431-001E-01 | 20611-001R | 20611-001R | 20631-1122R-13 | 20631-112R-32 | 20631-1122R-37 |
| 20670-001R-08 | 20670-001R-13 | 20670-001R-18 | 20670-001R-32 | 20670-001R-32 | 20797-112R-13 |
| 20714-001R-81 | 20449-001E-01 | 20615-002R-48 | 20711-001R-81 | 20448-001R-081E | 20567-001R-81 |
技术参数
| ▄ | 产品类型 | 同轴射频线 |
| ▄ | 配接高度 | 1.4 mm 最大 |
| ▄ | SMT 尺寸 | 2.0 x 2.0 mm |
| ▄ | 频率范围 | 最高 15 GHz |
| ▄ | 工作温度 | -40 至 90℃ |
| ▄ | 线缆尺寸 (微同轴) | AWG 32 O.D. 1.13 mm |
| ▄ | 电压驻波比 (插头) | DC to 3 GHz: 1.3 max. 3 to 6 GHz: 1.35 max. 6 to 9 GHz: 1.4 max. 9 to 12 GHz: 1.45 max. 12 to 15 GHz: 1.5 max. |
| ▄ | 适用标准 | 5G mmWave(~15 GHz)，5G sub6，Wi-FiLTE / LTE-Advanced，LPWA，Bluetooth，GPS |
| ▄ | 全向 EMI 屏蔽 | 是 |
| ▄ | 机械锁扣 | 否 |
