I-PEX MHF®TI RF射频同轴线
MHF®TI
产品详情

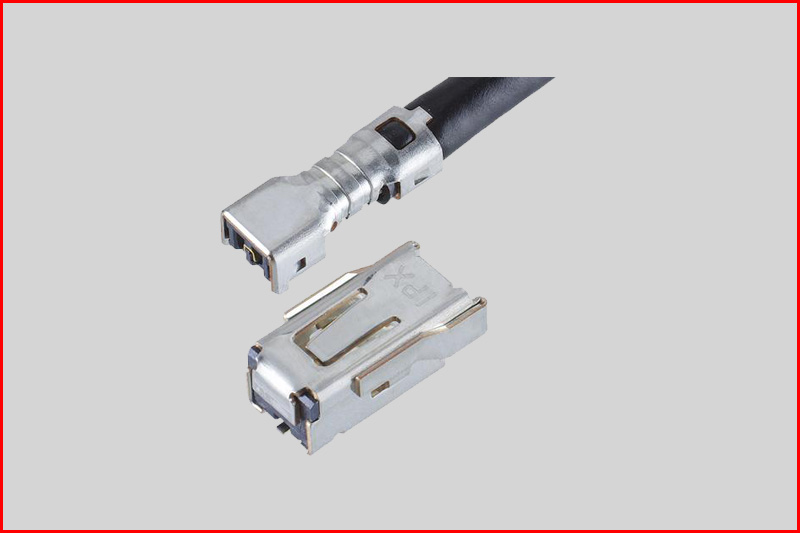

适用于汽车远程信息处理天线及摄像头传感器的小型坚固型射频连接器
● 高回弹力（最小值 90 牛顿）
● 具有触觉指示功能的永久性机械锁定装置，可显示锁定状态/提供解锁工具
● 2.8 至 3.0 mm外径的电线，配有坚固的压接结构
配合高度：最大值 3.65 mm
工作温度：-40 至 105℃
电缆尺寸（微同轴电缆）：AWG 26 外径 2.8 mm，AWG 25 外径 3.0 mm
长度，线规，线色，均可按照您的要求定制加工。

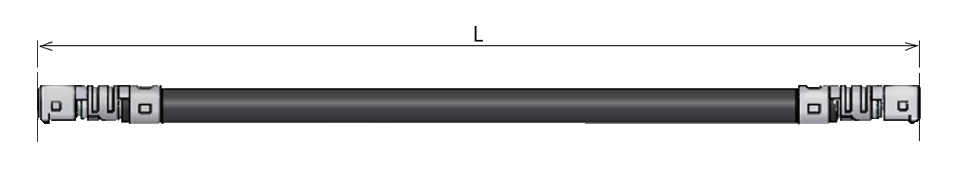

TYPE 1

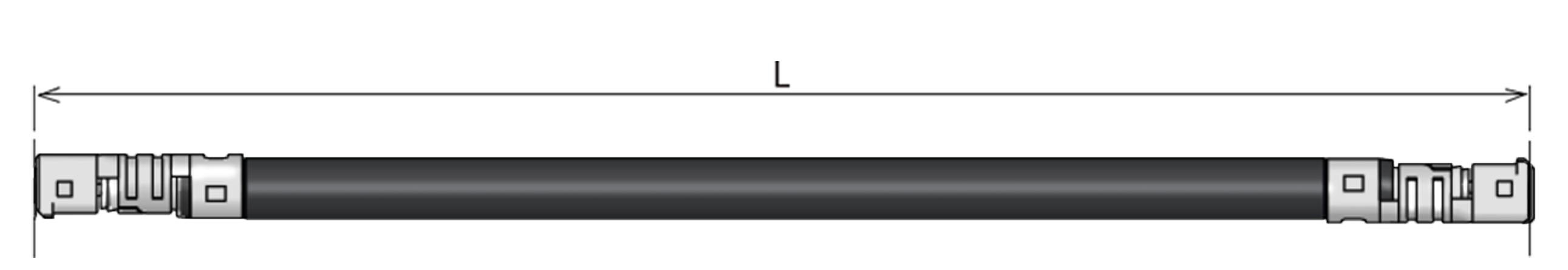

TYPE 2
常用料号明细清单：
| 20981-001E-02 | 20980-001R-13 | 20278-112R-32 | 20939-001R-13 | 20921-001E | 20767-001R-20 |
| 20279-001E-03 | 20643-112R-13 | 20668-001R-13 | 20615-001R-48 | 20669-001R-81 | 20567-101R-81 |
| 20431-001E-01 | 20611-001R | 20860-001E-00 | 20631-1122R-13 | 20859-001R-00 | 20631-1122R-37 |
| 20670-001R-08 | 20670-001R-13 | 20670-001R-18 | 20860-001E-01 | 20670-001R-32 | 20797-112R-13 |
| 20714-001R-81 | 20449-001E-01 | 20615-002R-48 | 20711-001R-81 | 20448-001R-081E | 20567-001R-81 |
技术参数
| ▄ | 产品类型 | 同轴射频线 |
| ▄ | 配接高度 | 3.65 mm 最大 |
| ▄ | SMT 尺寸 | 9.4 x 5.18 mm |
| ▄ | 频率范围 | 最高 6 GHz |
| ▄ | 工作温度 | -40 至 100℃ |
| ▄ | 线缆尺寸 (微同轴) | AWG 26 O.D. 2.8 mm AWG 25 O.D. 3.0 mm |
| ▄ | 电压驻波比 (插头) | DC to 3 GHz: 1.5 max. 3 to 6 GHz: 1.5 max. |
| ▄ | 适用标准 | 5G mmWave(~15 GHz)，5G sub6，Wi-FiLTE / LTE-Advanced，LPWA，Bluetooth，GPS |
| ▄ | 全向 EMI 屏蔽 | 否 |
| ▄ | 机械锁扣 | 是 |
