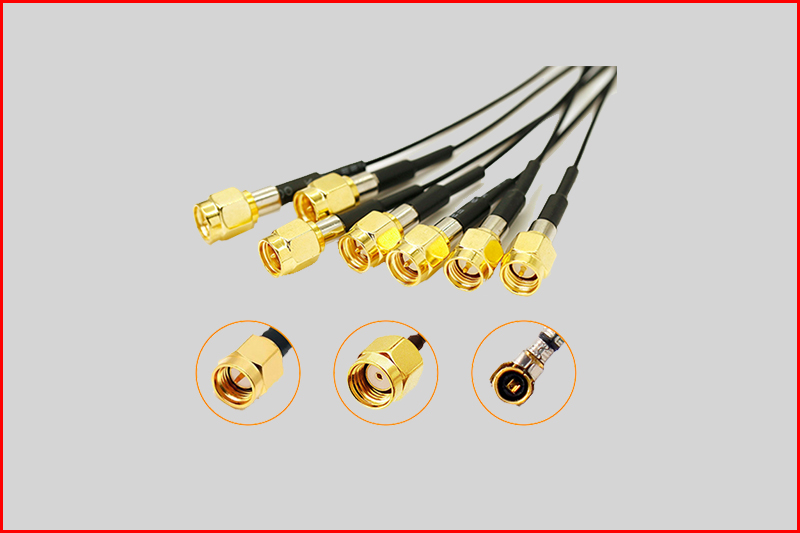

U.FL（也称为UMCC或I-PEX）是一种非常小型化的同轴连接器，主要用于无线通信设备中的高频信号传输。

它由日本Hirose Electric公司开发，广泛应用于各种紧凑型电子设备中，如智能手机、平板电脑、无线模块、蓝牙设备、Wi-Fi模块等。

基本结构

U.FL连接器的基本结构包括以下几个部分：

● 中心导体：用于传输信号。

● 绝缘体：位于中心导体和外导体之间，提供电气隔离。

● 外导体（屏蔽层）：通常为金属材料，用于屏蔽外部电磁干扰。

● 塑料外壳：保护内部结构，并提供机械支撑。

● 锁扣机构：确保连接器牢固连接。

工作原理

U.FL连接器通过中心导体传输高频信号，而外导体则起到屏蔽作用，减少电磁干扰。连接器的锁扣机构确保连接的稳定性和可靠性。

U.FL连接器的设计使得其在高频率下具有良好的阻抗匹配和低插入损耗。

主要特点

● 尺寸小：U.FL连接器非常小巧，适用于空间受限的应用场景。

● 高频性能：支持高达6 GHz的频率范围，适用于多种无线通信标准，如Wi-Fi、蓝牙、Zigbee等。

● 低插入损耗：在高频信号传输中，U.FL连接器具有较低的插入损耗，保证信号质量。

● 高可靠性：设计有锁扣机构，确保连接器在振动和冲击环境下的稳定性。

● 易于安装：采用SMT（表面贴装技术），可以方便地焊接在PCB板上。
