CompactPCI Express 将 PCI Express 技术引入了广受欢迎的 PICMG 2.0 CompactPCI 机箱结构中，同时还能与 CompactPCI 硬件和软件保持兼容性。

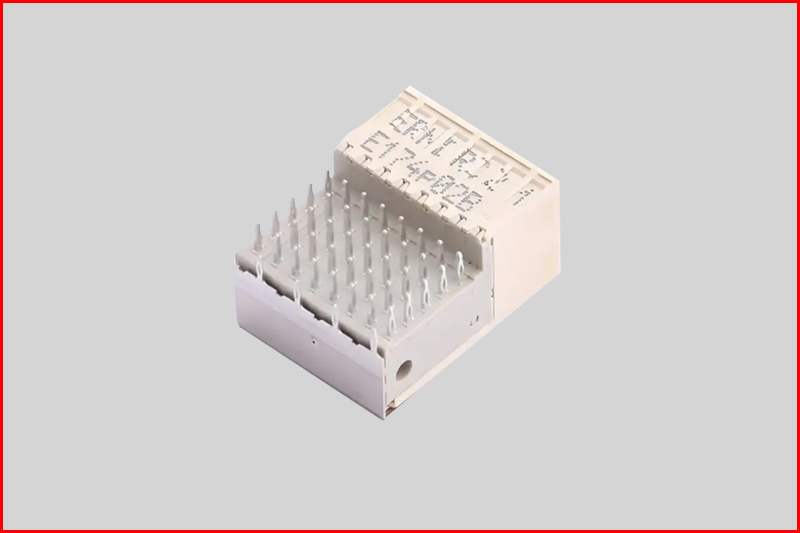

ERmet B8 连接器是按照标准 PICMG EXP.0 CompactPCI Express 设计的。这完善了 ERNI 提供的 CompactPCI 连接器系列（信号连接器：ERmet ZD、ERmet B8；电源连接器：ERmet 电源模块）。

ERmet B8 增强型硬规格（eHM）连接器用于传输 I/O 信号和部分电源。该连接器带有键槽，且有四种不同的键位组合可供选择。所有组合都支持热插拔功能。具有可靠配合编码的 eHM 连接器（ERmet B8）有 56 针的

公头连接器（40 个信号触点和 16 个额外的屏蔽片）以及 40 针的母头连接器可供选择。

特点

● 长度：2.0 mm

● 引脚数量：公头连接器：56（40 个信号引脚和 16 个屏蔽引脚）； 母端连接器：40

● 压入式接头封装

● 外壳材料：公连接器：PBT 女连接器：LCP

● 性能等级 2

● 托盘包装

● 符合 CompactPCI Express 标准

参照图纸：
