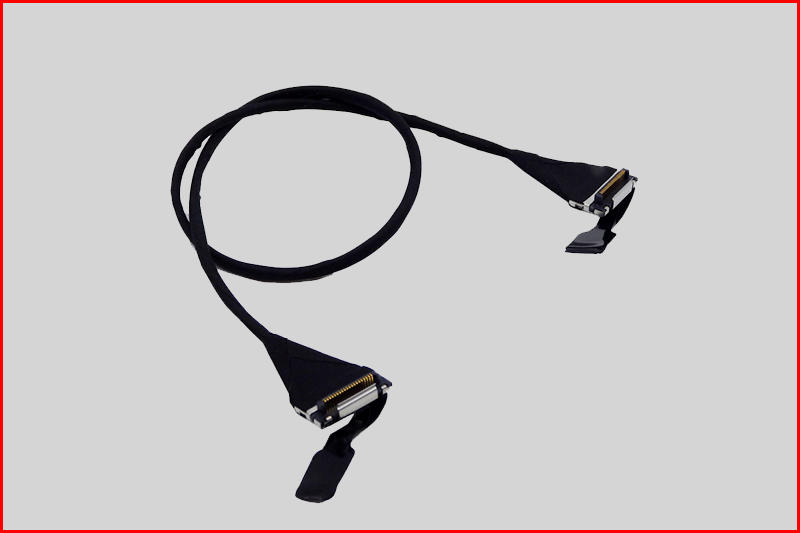

HONDA LVC-D30LPMSG+ 4.0极细同轴电缆
LVC-D30LPMSG+
产品详情
LVC 系列 0.5 毫米间距的 4.0 连接器已开发完成，用于通过细线同轴电缆实现个人电脑与液晶显示器之间的连接。
- 支持高速数据传输。
- 适用于板到线的连接，实现高密度封装。
- 通过尽可能减少传播偏差来实现高速数据传输。
- 低矮型设计可减少安装空间。
- 采用脉冲热焊接技术，在连接过程中最大程度减少电缆损坏。
其广泛应用于以下
● TV
● 液晶显示器
● 个人电脑
● 医疗显示屏
● 工业显示屏
● 液晶逆变器
● 笔记本电脑，台式电脑显示屏
长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。
常用料号明细清单：
| LVC-D10LPMSG+ | LVC-D10SFYG+ | LVC-C20LPMSG+ | LVC-D20LPMSG+ | LVC-D20SFYG3+ | LVC-C30LPMSG+ |
| LVC-C30SFYG+ | LVC-C40SFYG+ | LVC-C40LPMSG+ | LVD-A30LMSG+ | LVD-A30SFYG+ | LVD-A30SFYG-TP |
| LVD-A50LMSG+ | LVD-A50SFYG+ | LVD-A40LMSG+ | LVD-A40SFYG+ | LVX-A40LMSG+ | LVX-A40SFYG+ |
| LVX-A30LMSG+ | LVX-A30SFYG+ |
技术参数
▅ 连接器耐温与传输速率 -40℃ to 85℃ 3.75Gbps~20Gbps
▅ 电缆耐温与传输速率 -20℃ to 210℃ 0.75Gbps~5Gbps
▅ 产品传输速率 3.75Gbps(MAX)
▅ 产品测试要求 导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec
▅ 产品用途 工控屏幕产品 NB，显示屏产品
▅ 连接器适用线规 36AWG 40AWG 42AWG
▅ 连接器型号 HONDA LVC-D30LPMSG+
▅ 线束规格 UL1354 多芯40AWG OD:0.35MM 7/0.03(50欧姆)
▅ 连接器母坐型号 LVC-C30SFYG+
▅ 接地片规格 0.01*0.6MM(H*W)
▅ 锡丝规格 OD:0.5MM Sn99Ag0.3Cu0.7
▅ 辅材 黑色醋酸布 黄色KAPTON
