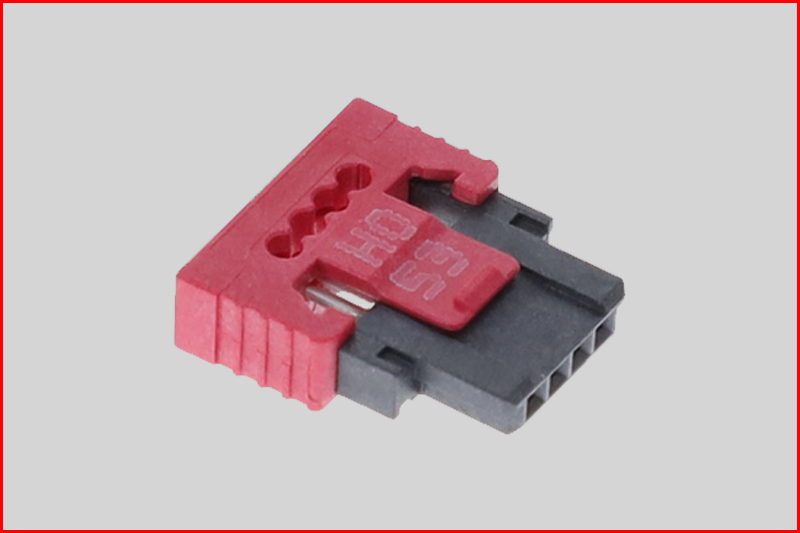

ERNI 的 MiniBridge 直角定向母 IDC 连接器具有 1.27 mm 的间距，可以用它们进行可靠和紧凑的连接。

它特别适用于 PCB 和分散功能单元（如灯或信息面板）、前板元件（如按钮、开关或 LED、电动机、风扇等）之间的高度可靠、节省空间和高压力连接。

1.27 mm 密封矩形连接器

2~10P 引脚母 IDC 连接器

互锁正向锁

其应用于以下

行业

● LED 照明

● 风扇、控制台、LCD、LED 显示器

● 工作室设备

● 机器控制器

● 手持式终端

● 用于车窗锁定系统的电机

医疗技术

● 诊断设备

● 超声波设备

汽车

● LED 前照灯和尾灯

● 红外测距传感器

● 平视显示器

● 仪表板元件

● 方向盘控制单元

● 变频器、直流/直流充电器和车载充电器

● 激光雷达、雷达和摄像头应用

最终用户

● 风扇、LED 显示器

● 硬盘、打印机等的电源

● 洗碗机、洗衣机控制器

● 消费类电子产品

▅                                                                                  产品类型                                                                           IDC 连接器

▅                                                                                  排数                                                                                    1

▅                                                                                  间距                                                                                    1.27mm

▅                                                                                  连接器类别                                                                      母插

▅                                                                                  安装类型                                                                          电缆, IDC

▅                                                                                  方向                                                                                    直角

▅                                                                                  线规                                                                                    26AWG

▅                                                                                  终端类型                                                                            IDC

▅                                                                                  触点类型                                                                           母插

参照图纸：
