HRS FX23-120P-0.5SV20 替代品

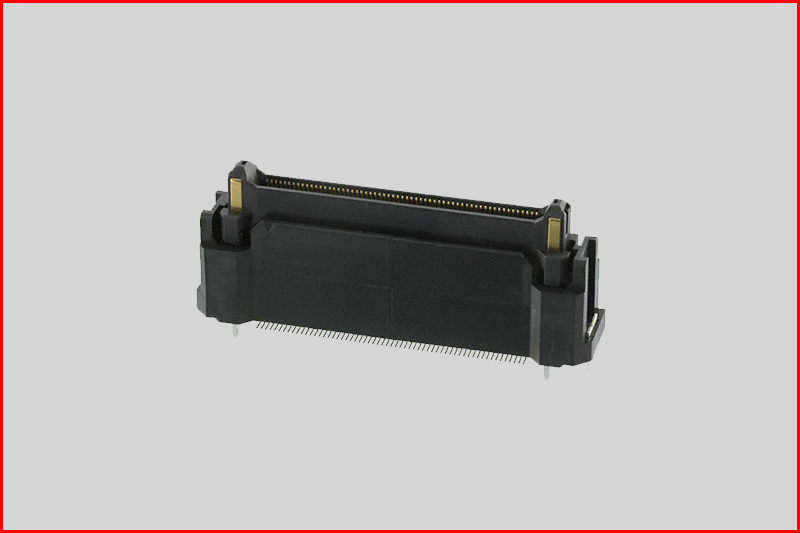

FX23-120P-0.5SV20
产品详情
FX23LH 带电源端子板对板浮动连接器，支持125℃
1. 浮动量：XY轴方向 ±0.6mm
2. 支持高速传输规格 PCIe Gen.4 (16Gbps)
3. 符合125℃ / 车载规格要求
4. 采用SMT实装，提高了元件配置自由度
5. 可与FX23/FX23L系列互插
支持高速传输的0.5mm间距，基板板间浮动式连接器。
1. 间距：0.5mm
2. 连接类型：堆叠（高度：8～30mm）、垂直
3. 芯数：信号 20/40/60/80/100/120芯 + 电源4芯
4. 浮动可移动量：X方向：±0.6mm，Y方向：±0.6mm
5. 支持PCIe Gen.4（16Gbps）
6. 电源复合连接器（3A/pin × 4 line）
7. 电流容量：信号端子 0.5A/pin，电源端子 3A/pin
8. 支持自动实装（标准附带吸嘴贴合胶带）
9. 大的导向结构，提供出色的嵌合性
Hirose Electric FX23 0.5mm脚距浮动板对板连接器支持大额定电流和高速传输。
高达8Gbps（最大值）的高速传输由创新的触点设计支持，以确保阻抗匹配。
FX23系列采用混合结构，具有电源和信号触点。
四个内置电源触点每个均可承载3A额定电流，信号触点每个均可承载0.5A电流。
其应用于以下
● 新能源汽车
● 无人机
● 路由器
● 服务器
● 智能家居
技术参数
▅ 产品类型 PCB插头
▅ 排数 2
▅ 间距 0.5mm
▅ 颜色 黑色
▅ 安装类型 表面贴装
▅ 方向 垂直
▅ 绝缘材料 高温塑胶
▅ 安装端接 焊接
▅ 触点类型 公插
参照图纸：
