I-PEX 20454-040T 极细同轴电缆
20454-040T
产品详情

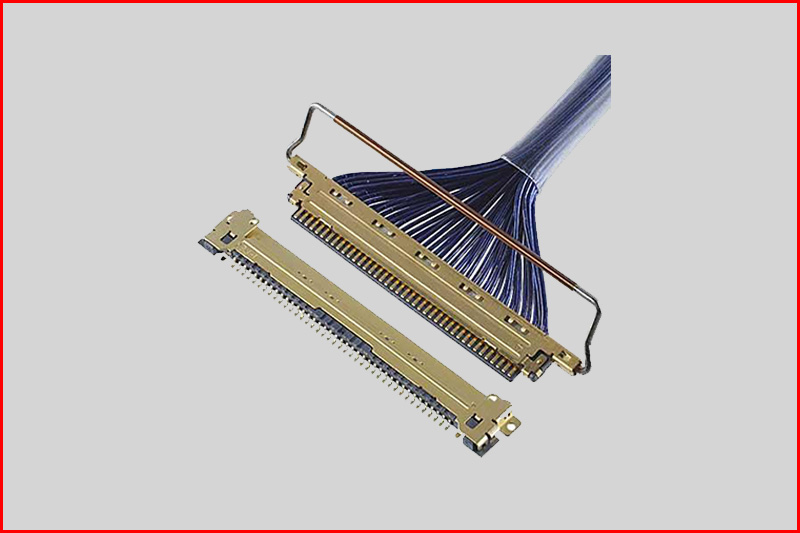

此款MCC屏线使用I-PEX 20454系列连接器，VESA标准款连接器，
适用于高速数据传输(32Gbps/lane), 机械锁扣， 0.5mm 间距,水平对插款的极细同轴线连接器，
● 高速率传输, 32Gbps/lane应用的理想之选
● 机械锁扣防止连接器不完全嵌合/未嵌合及脱落
● I-PEX VS系列多款连接器可选
其广泛应用于以下
● TV
● 液晶显示器
● 无人机
● 医疗显示屏
● 工业显示屏
● 汽车显示屏
● 笔记本电脑，台式电脑显示屏
长度，线规，线色，接点定义以及外观，均可按照您的要求定制加工。
常用料号明细清单：
| 20453-320T-13 | 20453-320T-12 | 20704-030T-13 | 20705-040T | 2576-040 | 20455-040E-68 |
| 20453-330T-13 | 20453-030T-01 | 20704-040T-13 | 20705-050T-01 | 2576-040-00 | 20455-040E-76 |
| 20453-340T-13 | 20453-030T-02 | 20704-050T-13S | 2574-020 | 2576-050 | 20455-040E-76-S |
| 20453-350T-13S | 20453-030T-03 | 20453-050T-01S | 2574-0202 | 2576-050-00 | 20455-040E-78 |
| 20454-320T | 20453-030T-11 | 20453-050T-02S | 2574-0203 | 2576-120 | 20455-040E-89 |
| 20454-330T | 20453-030T-12 | 20453-050T-03S | 2574-030 | 2576-130 | 20455-040E-89-S |
| 20454-340T | 20453-030T-13 | 20453-050T-11S | 2574-0302 | 2576-140 | 20455-040E-99-S |
| 20454-350T-01 | 20453-230T-01 | 20453-050T-12S | 2574-0303 | 2576-150 | 20455-050E-02 |
| 2574-1203 | 20453-230T-02 | 20453-050T-13S | 2574-040 | 3274-0301 | 20455-050E-02-S |
| 2574-1303 | 20453-230T-03 | 20453-250T-01S | 2574-0402 | 3274-0401 | 20455-050E-12 |
| 2574-1403 | 20453-230T-11 | 20453-250T-02S | 2574-0403 | 3274-0501 | 20455-050E-12-S |
| 2574-1503 | 20453-230T-12 | 20453-250T-03S | 2574-050 | 20455-020E-02 | 20455-050E-66 |
| 2576-120-00 | 20453-230T-13 | 20453-250T-11S | 2574-0502 | 20455-020E-12 | 20455-050E-66-S |
| 2576-130-00 | 20453-330T-01 | 20453-250T-12S | 2574-0503 | 20455-030E-02 | 20455-050E-68 |
| 2576-140-00 | 20453-330T-02 | 20453-250T-13S | 2574-120 | 20455-030E-02-S | 20455-050E-76 |
| 2576-150-00 | 20453-330T-03 | 20453-350T-01S | 2574-1202 | 20455-030E-12 | 20455-050E-76-S |
| 20455-A20E-99 | 20453-330T-11 | 20453-350T-02S | 2574-130 | 20455-030E-12-S | 20455-050E-78 |
| 20455-030E-99 | 20453-330T-12 | 20453-350T-03S | 2574-1302 | 20455-030E-12W | 20455-050E-89 |
| 20455-040E-99 | 20453-040T-01 | 20453-350T-11S | 2574-140 | 20455-030E-14 | 20455-050E-89-S |
| 20455-050E-99 | 20453-040T-02 | 20453-350T-12S | 2574-1402 | 20455-030E-66 | 20455-050E-99-S |
| 20453-020T-01 | 20453-040T-03 | 20704-020T-13 | 2574-150 | 20455-030E-66-S | 20455-A20E-02 |
| 20453-020T-02 | 20453-040T-11 | 20704-030T-13 | 2574-1502 | 20455-030E-68 | 20455-A20E-02-S |
| 20453-020T-03 | 20453-040T-12 | 20704-040T-13 | 2657-130 | 20455-030E-76 | 20455-A20E-12 |
| 20453-020T-11 | 20453-040T-13 | 20704-050T-13S | 2657-140 | 20455-030E-76-S | 20455-A20E-12-S |
| 20453-020T-12 | 20453-240T-01 | 20454-020T | 2699-040 | 20455-030E-78 | 20455-A20E-22 |
| 20453-020T-13 | 20453-240T-02 | 20454-030T | 2699-040L | 20455-030E-89 | 20455-A20E-66 |
| 20453-220T-01 | 20453-240T-03 | 20454-040T | 2699-140 | 20455-030E-89-S | 20455-A20E-66-S |
| 20453-220T-02 | 20453-240T-11 | 20454-050T-01 | 2699-140L | 20455-030E-99-S | 20455-A20E-76 |
| 20453-220T-03 | 20453-240T-12 | 20454-130T | 3241-120 | 20455-040E-02 | 20455-A20E-76-S |
| 20453-220T-11 | 20453-240T-13 | 20454-140T | 3241-130 | 20455-040E-02-S | 20455-A20E-89 |
| 20453-220T-12 | 20453-340T-01 | 20454-220T | 3241-140 | 20455-040E-12 | 20455-A20E-89-S |
| 20453-220T-13 | 20453-340T-02 | 20454-230T | 3241-150 | 20455-040E-12-S | 20455-040E-66-S |
| 20453-320T-01 | 20453-340T-03 | 20454-240T | 2576-020 | 20455-040E-12W | 20455-A20E-99-S |
| 20453-320T-02 | 20453-340T-11 | 20454-250T-01 | 2576-020-00 | 20455-040E-14 | 20765-A20E-01 |
| 20453-320T-03 | 20453-340T-12 | 20705-020T | 2576-030 | 20455-040E-66 | 20765-A20E-11 |
| 20453-320T-11 | 20704-020T-13 | 20705-030T | 2576-030-00 | 20765-030E-11 | 20765-040E-11 |
| 20765-050E-01 | 20765-040E-01 | 20765-030E-01 | 20765-050E-11 |
技术参数
▅ 连接器耐温与传输速率 -40℃ to 85℃ 3.75Gbps~20Gbps
▅ 电缆耐温与传输速率 -20℃ to 210℃ 0.75Gbps~5Gbps
▅ 产品传输速率 3.75Gbps(MAX)
▅ 产品测试要求 导通阻抗:5Ω, DC:200V/20MΩ,AC:100V/0.5MA,瞬间断短路:3sec
▅ 产品用途 医疗器械产品
▅ 连接器适用线规 36AWG 40AWG 42AWG
▅ 连接器型号 I-PEX 20454-040T
▅ 线束规格 UL1354 40AWG OD:0.35MM 7/0.03(50欧姆)
▅ 连接器母坐型号 20455-040E
▅ 接地片规格 0.01*0.6MM(H*W)
▅ 锡丝规格 OD:0.5MM Sn99Ag0.3Cu0.7
▅ 辅材 黑色醋酸布 黄色KAPTON
