连接器形状                                      Plug                                                         电路板安装方法                                SMT
安装配置                                           RightAngle / Vertical                           配接间距                                             / 2 mm Pitch
电路板安装间距                             1 - 2 mm Pitch                                      极数                                                       8 - 40 Pin
接触电镀                                           Tin                                                            电镀厚度                                              0.8 - 1 μm Min.
传输速度（典型参考值）                                                                             机身长度（俯仰方向）                  15.6 - 49.7 mm
车身宽度（深度）                         13.9 - 18.2 mm                                    主机高度                                              9.3 - 17.2 mm
额定电压（交流）                          50 V                                                        额定电压（直流）                            50 V
额定电流                                            3 A                                                           耐电压                                                  1000 V（AC）
阻抗匹配                                                                                                              接触电阻                                              / 25 mΩ Max.
工作温度范围（最高）                 125 ℃                                                    工作温度范围（最低）                   -40 ℃
数组                                                     Single Row                                             RoHS2                                                   Yes
2 个接触点                                         No                                                            定位器                                                   No
插入和删除次数                               / 10                                                         卡片防丢失功能                                  -
包装类型                                            Emboss                                                   包装数量                                               / 300

其应用于以下

● 车载电机

● 动力电池BMS的应用

● 环视摄像头ECU

● 电驱应用

● 车用导航系统

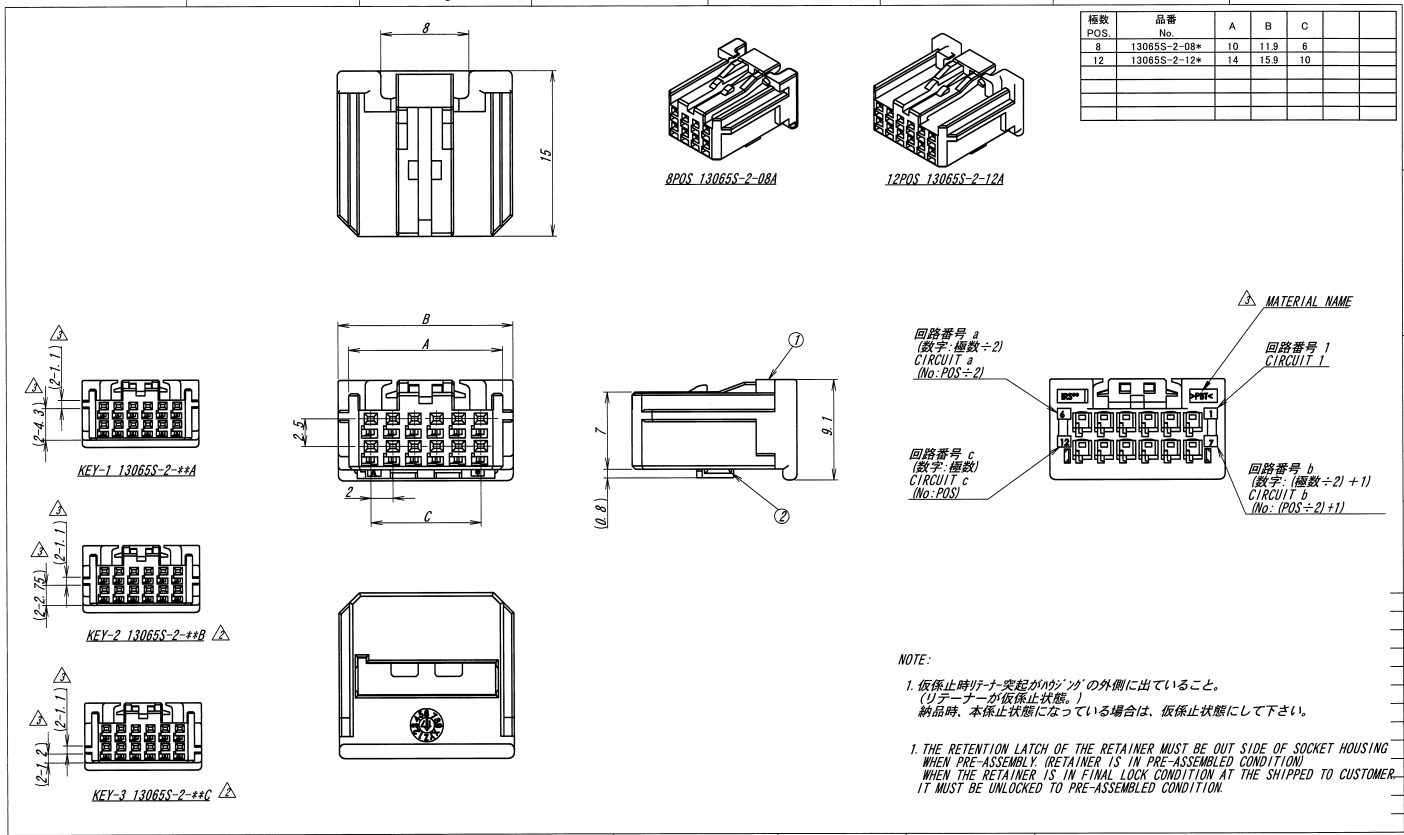

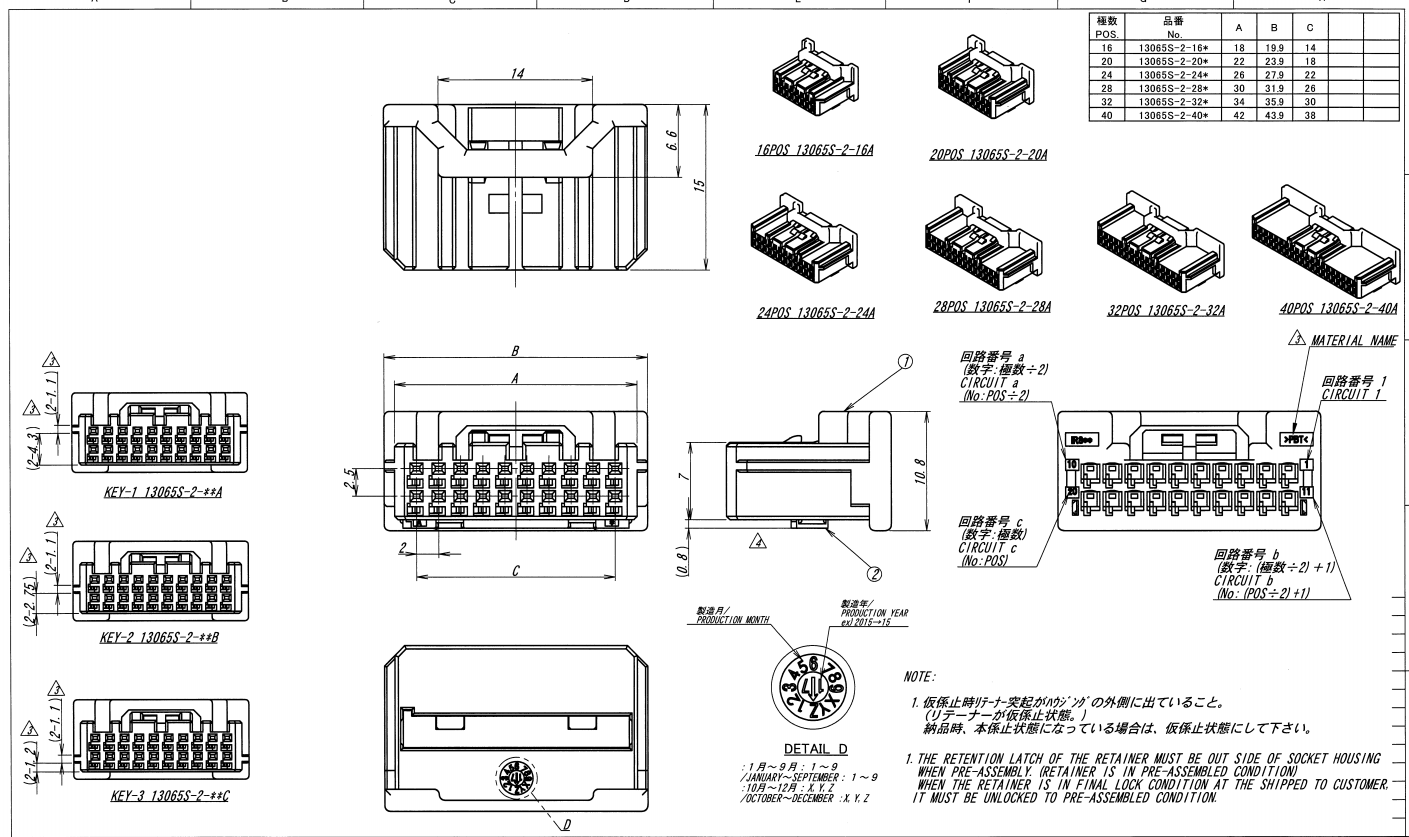

参照图纸：

▅                                                                                  产品类型                                                                           线端插座

▅                                                                                  排数                                                                                    2

▅                                                                                  间距                                                                                    2.0mm

▅                                                                                  排距                                                                                    2.5mm

▅                                                                                  安装类型                                                                          自由悬挂

▅                                                                                  方向                                                                                    自由

▅                                                                                  绝缘材料                                                                           PBT

▅                                                                                  安装端接                                                                            压接

▅                                                                                  触点类型                                                                            母插
