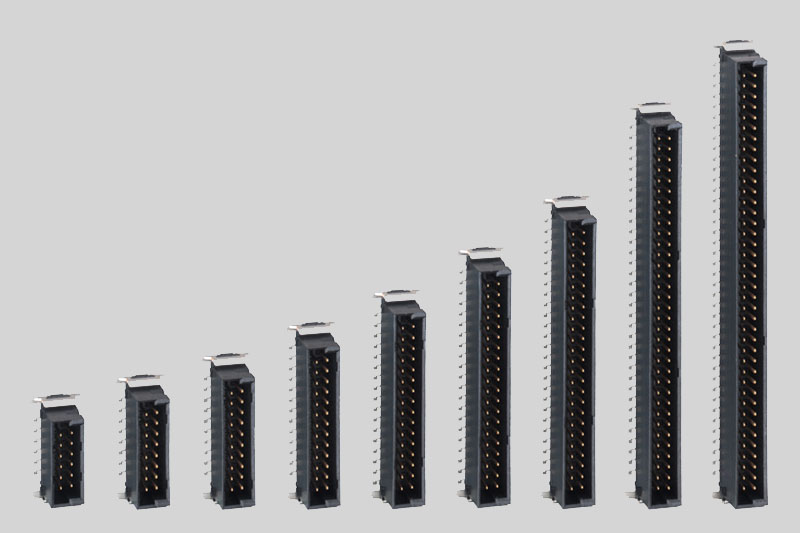

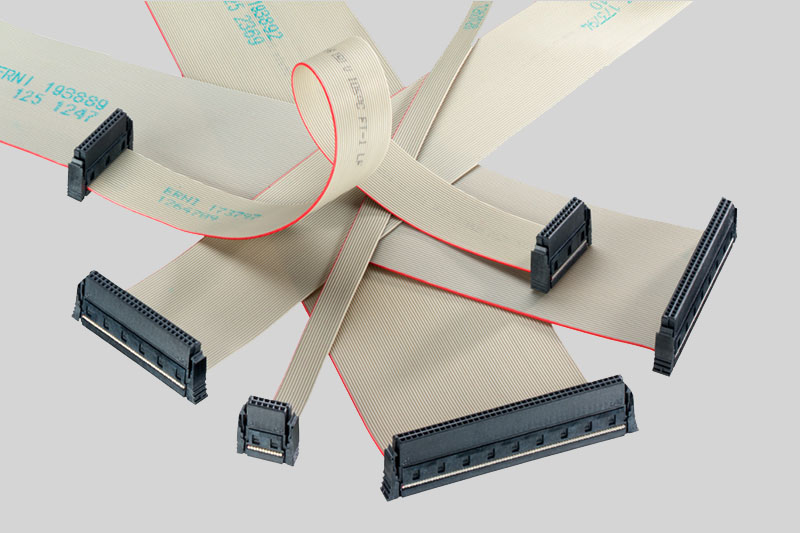

在评估连接器时，工程师的目光通常聚焦于间距、电流、电压、温度等核心参数。然而，对于像ERNI SMC这样历经市场考验的产品，其真正的卓越性往往蕴藏在规格书字里行间之外，那些不显眼却至关重要的细节设计之中。这些细节是连接器设计师深厚经验与对失效模式深刻理解的结晶，它们默默工作，共同构建了产品难以被简单复制的可靠性护城河。

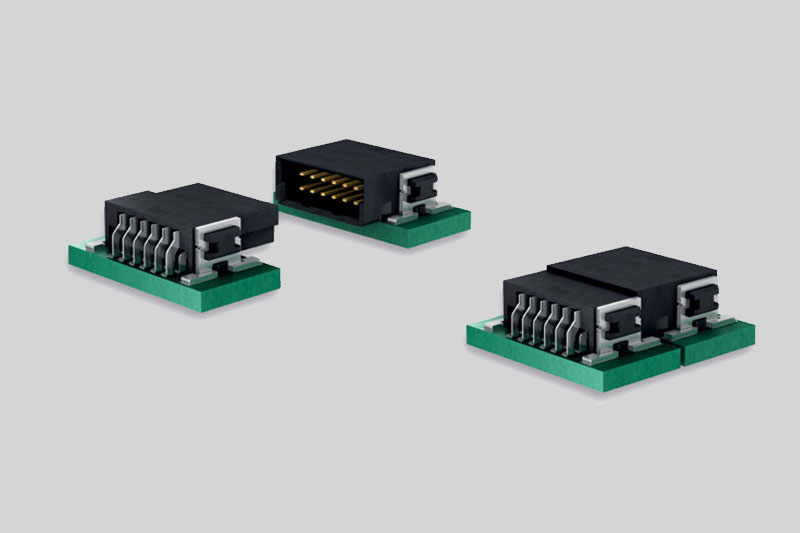

一、防误插与极化设计：不止是“形状不同”
防呆设计是保证装配正确性的第一关。SMC的连接器采用了多维度防呆：
非对称定位销：
两个定位销的直径可能设计为一粗一细，或位置非对称。对应的PCB孔也必须精确匹配，从物理上杜绝180度反插的可能性。这比单纯依靠外壳形状更可靠。

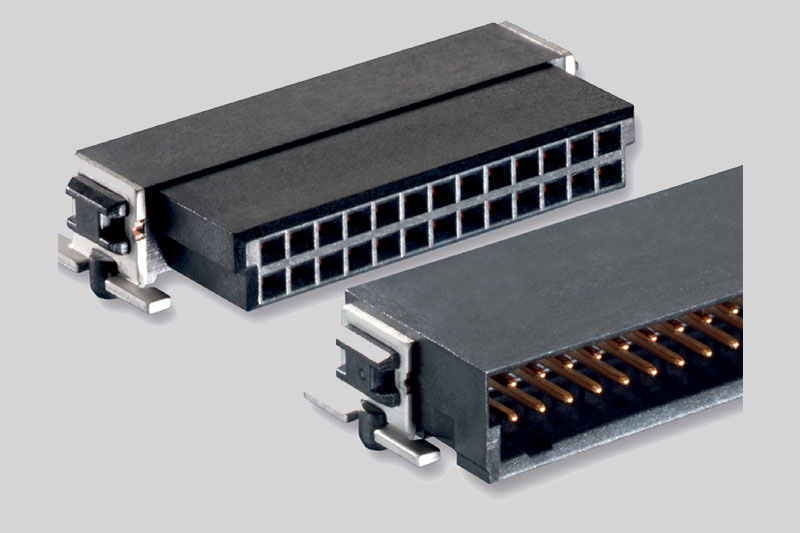

键槽与键位：
在连接器外壳上设计细微的凸起和凹槽。这种设计不仅防反插，还能防止不同型号但外形相似的连接器误插，在有多款SMC连接器的系统中尤为重要。
彩色标记与盲文标识：
部分高端型号或定制型号，会在塑壳上使用彩色点或盲文凸点进行标识，便于生产线上的人工识别和现场维护，体现人性化设计。
二、触点系统的“压力管理”与应力释放
触点根部的应力释放槽：
在精密冲压成型触点时，在簧片与固定部分的连接根部，通常会设计一个微小的圆弧或凹槽。这个设计并非多余，它能避免应力集中，使簧片在反复弯曲时，应力分布更均匀，从而大幅提高抗疲劳寿命，防止根部断裂。

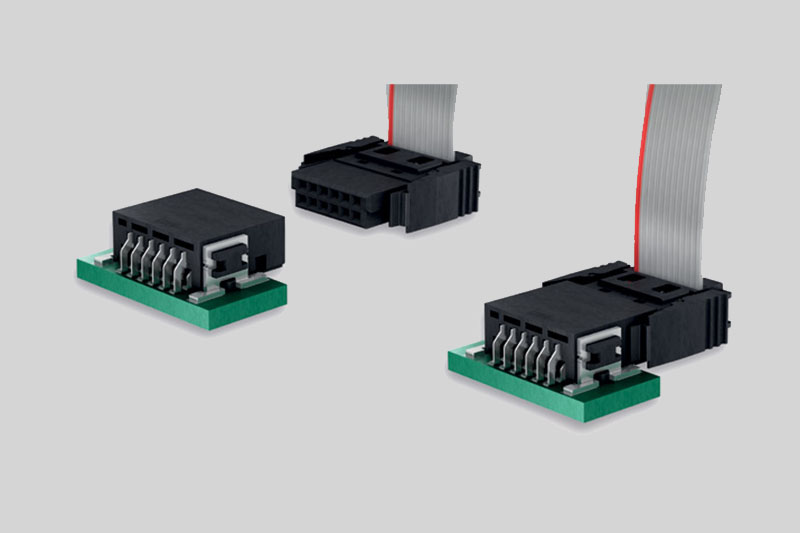

双光束的独立性与协同：
双光束的两个接触臂并非完全独立运动，其支撑结构和相对位置经过精心计算，确保在插合过程中，两个接触臂的变形和受力既均匀又相互略有补偿，提供更平滑的插拔手感，并优化接触压力分布。
三、塑壳的结构强化与制造工艺细节

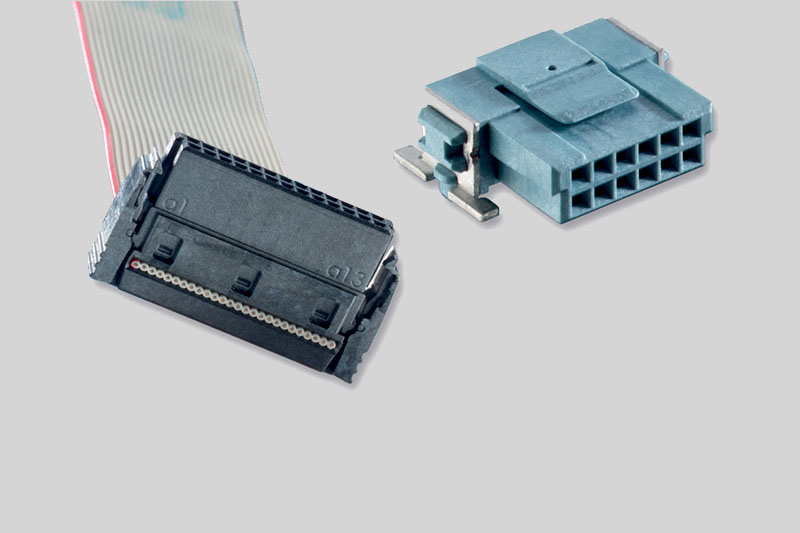

加强筋网络：
仔细观察SMC塑壳内部，会发现布满纵横交错的加强筋。这些筋并非随意布置，它们有多重作用：增加外壳整体刚度，防止扭曲；为端子提供额外的支撑和定位，防止端子松动；引导注塑材料流动，减少缩痕，保证尺寸精度。
顶针痕迹与分型线管理：
高精度注塑模具的顶针位置和分型线设计，会影响外壳外观和强度。优秀的设计会将顶针痕迹置于非关键外观面，并严格控制分型线的毛边，确保插合顺畅且美观。
材料干燥与处理：
LCP材料在注塑前必须充分干燥。供应商的来料管控和预处理工艺，直接影响最终塑壳的内应力和机械强度。这是一个“看不见”但至关重要的过程细节。

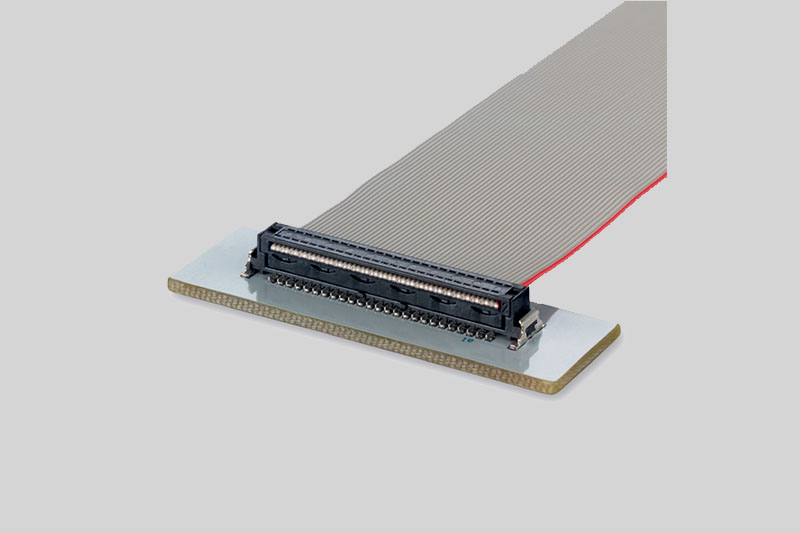

四、端子设计的微观几何
引导倒角：
公母端子的尖端都有精密的倒角设计。这个倒角的角度和光滑度，决定了插拔的初始引导是否顺畅，能有效防止“啃齿”和损坏。优秀的倒角能降低约30%的插入力。
接触区域的曲面设计：
双光束触点的接触点并非一个尖点，而是一个经过优化的微小曲面。这个曲面的半径和形状，旨在最大化接触面积，分散压力，同时促进在插拔过程中刮擦掉表面的氧化膜，实现“自清洁”效应。
五、包装、存储与静电防护
编带包装的学问：
SMC的SMT版本通常采用卷盘编带包装。编带的材料（防静电）、口袋尺寸（既能固定又不易造成端子刮伤）、卷盘直径（适应贴片机）都经过设计。正确的包装能避免运输和存储中的损坏。
ESD防护：
虽然连接器本身可能不包含静电敏感元件，但其镀金触点若遭受ESD击穿，会形成微观熔融点，影响接触可靠性。因此，从生产到装配的全流程，都应按ESD防护标准处理。

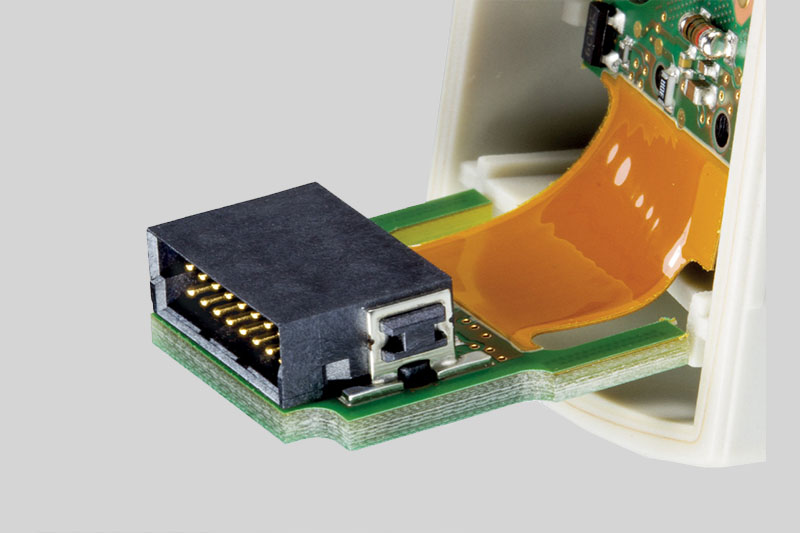

六、对工程师选型与应用的启示
理解这些细节，能帮助工程师更好地应用和信赖SMC连接器：
尊重防呆设计：不要试图修改PCB定位孔去“适应”错误插入，这会破坏其可靠性设计。
关注过程控制：选择能提供完整材料、工艺和可追溯性文件的供应商。这些“软”信息是质量的重要组成部分。
进行拆解分析：在评估阶段，可以对样品进行谨慎的拆解，观察其内部结构、加强筋、端子根部等细节，这能直观判断其设计和制造水平。
结语：
ERNI SMC连接器的市场地位，是由成千上万个小时的仿真、测试、现场反馈和细节优化所铸就的。它的可靠性不仅仅来源于那几个光鲜的参数指标，更源自每一个倒角的弧度、每一根加强筋的位置、每一处应力释放的结构。这些“隐形”的特性，如同精密钟表内部的微小齿轮，虽不为人所见，却是准确走时的基石。对于追求高可靠性的工程师而言，学会欣赏和考量这些细节，是选择真正优质连接器、并将其潜力发挥到极致的关键。在这个意义上，连接器的竞争，最终是细节的竞争，是工程文化的竞争。
