在当今高速数字设备日益普及的背景下，终端产品对于互连方案的带宽能力、结构尺寸以及稳定性提出了更高的要求。Micro Coaxial Cable（极细同轴线）

凭借其出色的抗干扰性能、小型化结构以及高速信号传输能力，已成为智能手机、平板电脑、笔记本电脑等轻薄类设备的重要组成部分。其中，I-PEX

CABLINE®-VS 20454系列作为极细同轴线束连接的关键器件，在众多高端电子产品中发挥着至关重要的作用。

技术规格深度解析

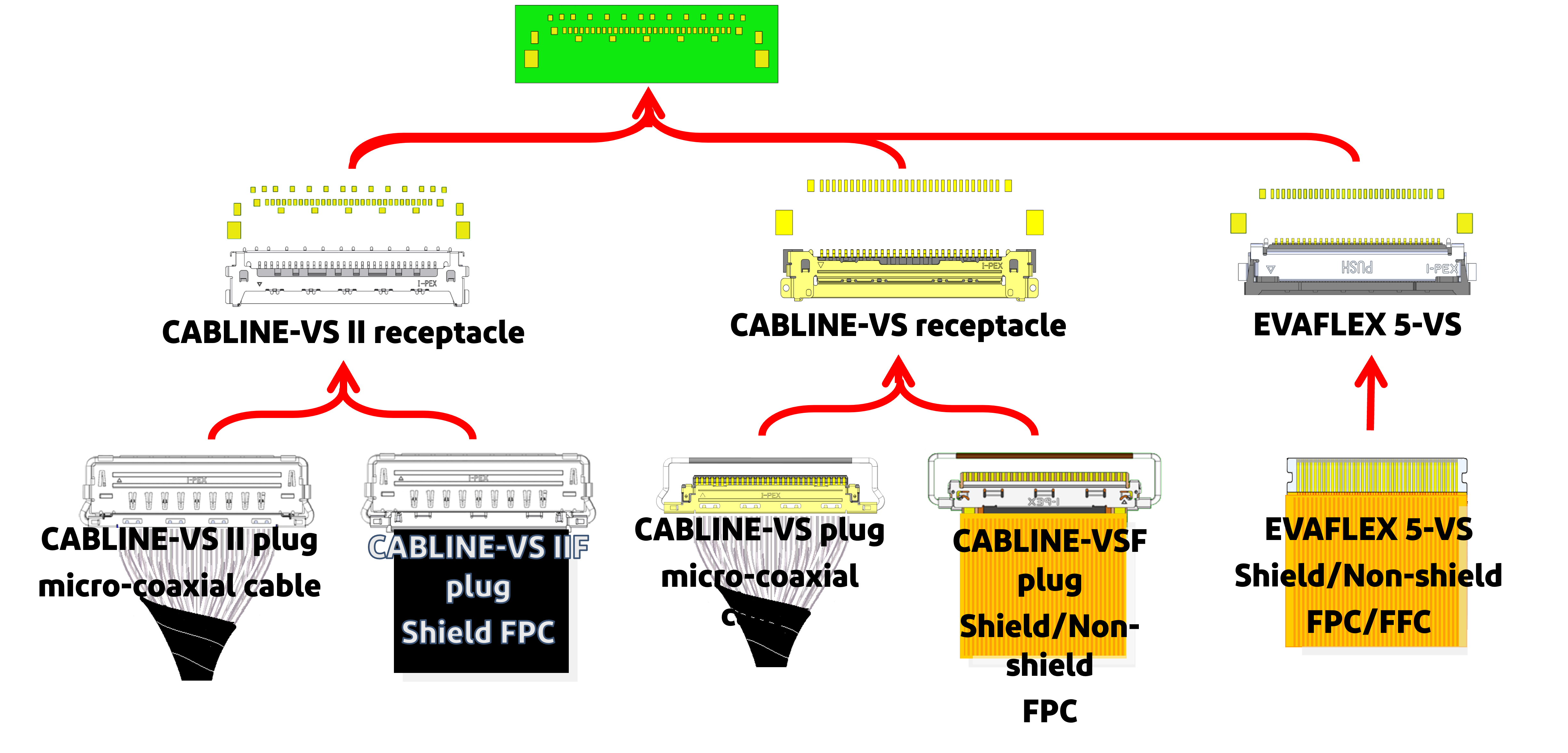

I-PEX CABLINE®-VS 20454系列连接器是一种超细同轴连接器，具有0.5mm间距、水平配接方式和机械闭锁机构。

其主要技术特点包括：

1. 核心参数：

• 接点间距：0.5mm，满足高密度布线需求

• 最大高度：1.10mm（标称1.00mm），适用于超薄产品设计

• 引脚数量：20P、30P、40P、50P多种可选

• 支持线径：适配AWG #36-#46极细同轴线

2. 传输性能：

该系列连接器单通道传输速率可达32Gbps，是电子设备内部高速率传输的理想之选，完美支持USB4、Thunderbolt 4（20Gbps/lane）、HDMI 2.0、

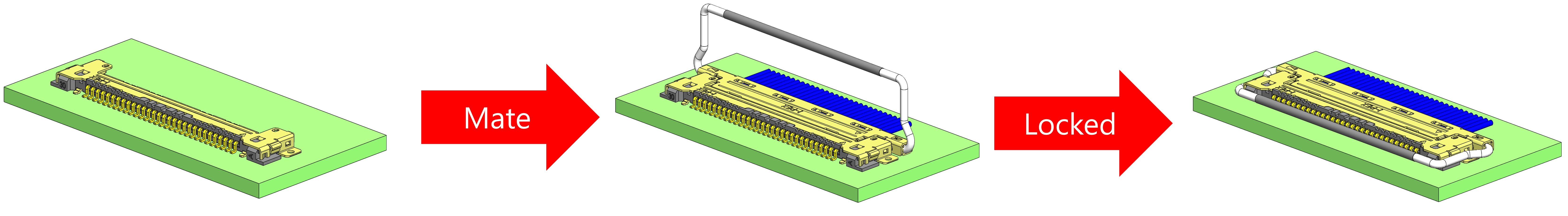

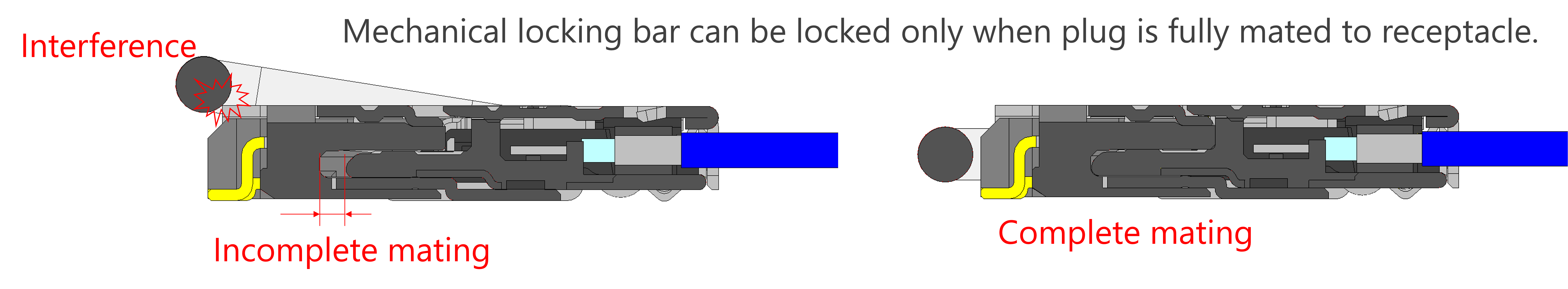

eDP、V-By-One HS等高速信号规范。机械锁扣设计能有效防止连接器不完全嵌合、未嵌合及脱落，确保连接稳定性。

应用场景广泛覆盖

I-PEX 20454系列极细同轴线束在多个高科技领域有着广泛应用：

1. 消费电子领域：

• 笔记本电脑显示屏连接

• 平板电脑内部高速信号传输

• 智能手机显示模块互连

2. 专业设备领域：

• 医疗影像设备信号传输

• 车载影像模块连接

• VR/AR头显内部布线

• 工业屏显控制系统

• 无人机视觉系统

3. 特殊应用：

• 监控安防设备高清视频传输

• 航空航天仪器内部连接

• 服务器高速数据交换

替代方案的技术优势

作为专业的I-PEX屏线替代方案制造商，我们深刻理解工程师在实际应用中面临的挑战。原装I-PEX连接器虽然性能优异，但在成本控制、供货周期和定制灵活

性方面存在一定局限。我们的替代方案在保持同等技术标准的同时，提供了以下显著优势：

• 成本优化：

通过优化生产工艺和供应链管理，我们的替代方案能够为客户节省20%-30%的采购成本，特别适合大规模生产项目。

• 供货稳定性：

建立完善的库存管理和生产计划体系，确保稳定供货，避免因原厂供货波动导致的产线停滞风险。

• 定制灵活性：

支持根据客户具体需求进行定制化设计，包括特殊线长、特定阻抗要求（标准50Ω，部分型号可提供45Ω）、特殊屏蔽结构等。

• 质量保证：

采用全检出货模式，确保每一根线束都经过严格测试，包括阻抗匹配测试、信号完整性测试、机械耐久性测试等，保证产品可靠性。

工程应用注意事项

在实际工程应用中，使用I-PEX 20454系列极细同轴线束时需要注意以下关键点：

• 阻抗匹配设计：

针对高频micro coaxial cable进行了端子接触结构优化，有效减少阻抗突变点，显著提升信号完整性。工程师在设计PCB布局时，需特别注意阻抗连续性，避

免信号反射和衰减。

• 焊接工艺控制：

极细同轴线的焊接需要精密工艺控制。我们的生产工艺流程包括：电缆装配准备、将电缆组件安装到公座主体组件上、将裸露的导线焊接到公座信号端子上、

定位锁扣装配、盖上公座外壳等步骤。预处理工艺简化了连接器的电缆焊接过程，提高了公座线束质量的稳定性。

• 机械保护设计：

虽然连接器自带机械锁扣，但在整机设计中仍需考虑线束的应力释放和机械保护，避免因频繁弯折或外部压力导致的连接失效。

• EMI屏蔽优化：

采用高水平的EMI屏蔽性能和多点接地设计，确保在高速传输时具有良好的电磁兼容性。

未来发展趋势

随着显示技术向更高分辨率、更高刷新率发展，以及USB4、Thunderbolt 4等高速接口的普及，对极细同轴线束的性能要求将持续提升。未来发展趋势包括：

• 更高传输速率：

支持PCIe Gen4等更高速协议，满足下一代计算设备的需求。

• 更小尺寸设计：

在保持性能的同时进一步缩小连接器尺寸，适应更轻薄的产品设计。

• 智能化集成：

可能集成信号完整性监测功能，实现连接状态的实时监控。

• 环保材料应用：

采用更环保的线材和连接器材料，满足全球环保法规要求。

结语

I-PEX CABLINE®-VS 20454系列LVDS同轴电缆作为高端电子设备中不可或缺的关键组件，其技术复杂性和应用重要性不容忽视。作为专业的替代方案提供

商，我们不仅提供性能相当的产品，更致力于为客户提供全面的技术支持和定制化解决方案。

无论是面临成本压力的消费电子产品制造商，还是对可靠性有极高要求的医疗设备厂商，或是需要特殊定制的工业设备开发者，我们的技术团队都能提供专业

的技术咨询和产品解决方案。通过优化设计、严格质量控制和完善的售后服务，我们帮助客户在激烈的市场竞争中获得技术优势和成本优势。

如果您正在寻找可靠的I-PEX屏线替代方案，或对极细同轴线束有任何技术疑问，欢迎随时与我们联系。我们的工程师团队将为您提供专业的技术支持和定制

化解决方案，共同推动您的产品创新和市场成功。
