连接器温升源于触点电阻的焦耳热（P=I²R）。然而，精确预测温升需建立一个包含传导、对流、辐射的完整热模型。

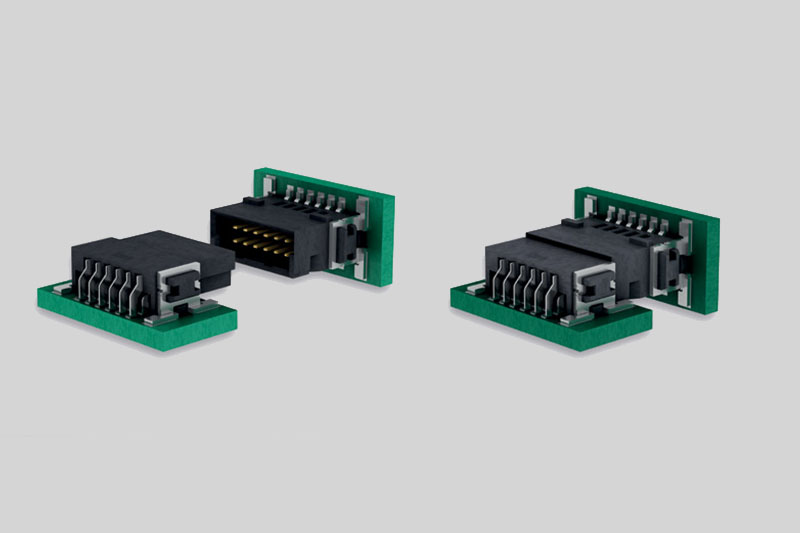

• 单个触点的热阻网络模型是分析基础。热量产生于接触点（R_contact），通过端子导体（R_cond）传导至PCB焊盘，同时也通过绝缘塑料（R_insul）传导至外壳，并通过对流（R_conv）和辐射（R_rad）散失到环境空气。其中，传导路径的热阻相对确定，而对流热阻高度依赖于空气流速和连接器在系统中的位置。对于自然对流下的SMC连接器，其结到环境的总热阻θ_ja典型值约为80-120°C/W。

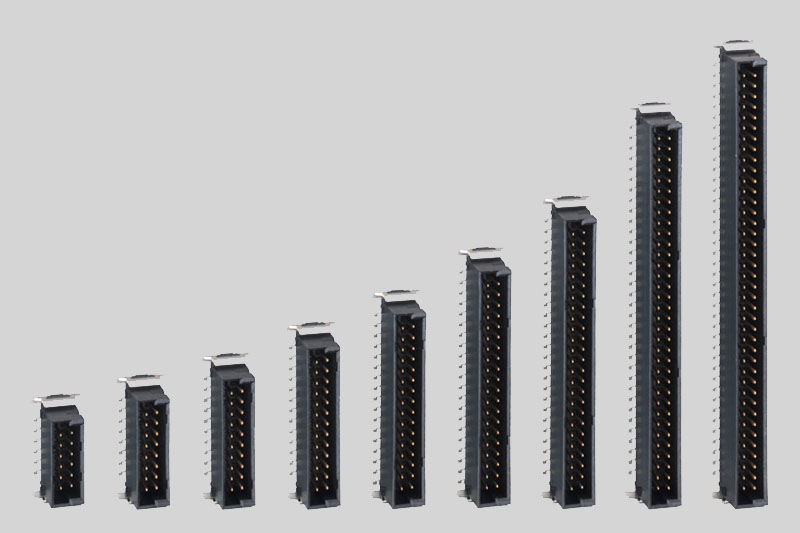

• 多引脚并行载流的温度场叠加。当多个电源引脚并联承载总电流时，热量并非孤立产生。相邻发热引脚会通过绝缘材料发生热耦合，导致区域温度高于单引脚独立工作时的计算值。这需要建立三维温度场进行仿真。工程上可采用“热叠加因子”进行简化修正：当N个引脚紧密排列同时工作时，最坏情况引脚温升约为单引脚模型的1.5倍（N=2）至2.5倍（N>=4）。

• 温升对接触电阻的正反馈效应。金属电阻率随温度升高而增加（铜的α≈0.0039/°C）。温升ΔT导致触点电阻增大R=R0*(1+αΔT)，进而使焦耳热增加，形成正反馈。在极限情况下可能引发热失控。设计时必须确保工作点位于热稳定区间内，即散热功率随温升的增长率大于发热功率的增长率。

载流能力绝非一个固定值，而是环境温度、引脚数量、气流速度的函数。制定科学的降额曲线是安全设计的关键。

• 从绝对额定值到条件化降额。SMC连接器给出的1.7A/引脚额定值，通常基于在静止空气中、环境温度20°C、单引脚工作的理想条件。真实应用必须降额。降额曲线应以环境温度为横轴，以最大允许电流为纵轴。例如，在85°C环境、自然对流下，单引脚安全电流可能需降额至1.0A。

• 并行引脚与气流速度的修正。利用引脚并联是提高载流能力的有效方法，但需考虑热耦合和电流均衡。经验公式：N个引脚并联的总载流能力I_total ≈ I_single * N^0.8。强制风冷可显著提升能力，风速V（m/s）下的热阻近似为θ_ja(v) ≈ θ_ja(0) / (1 + k√V)，其中k为经验系数（约0.5）。在2m/s风速下，载流能力可提升约30%。

• 制定项目的专用降额规范。基于上述模型和计算，工程师应为具体项目创建一张二维降额表：一维是环境温度，一维是并行引脚数（或气流速度）。表中每个单元格的值，是结合了热模型计算、安全裕量（如20%）和标准规范（如IEC 60512）后确定的最终设计值。此表应作为硬性设计规则输入PCB布局。

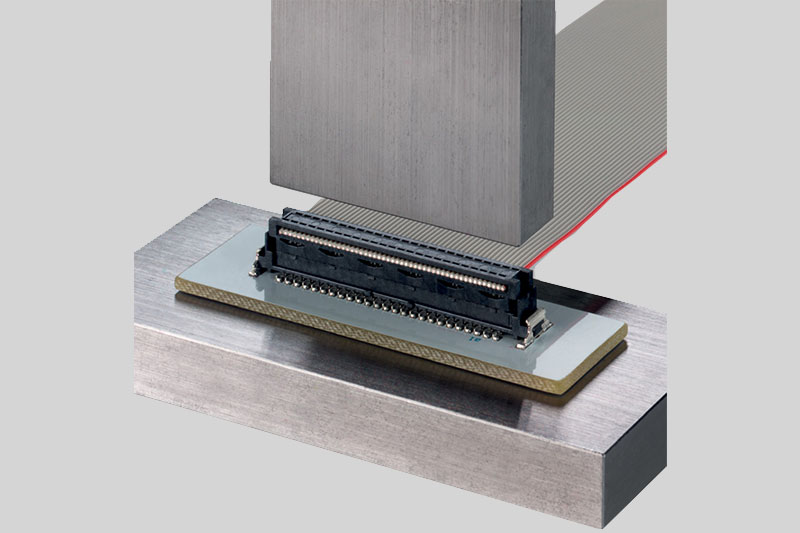

PCB是连接器的主要散热路径。优化PCB热设计，是控制连接器温升性价比最高的手段。

• 扩充铜面积与热过孔阵列。连接器电源引脚对应的PCB焊盘，绝不能仅仅是满足电气连接的尺寸。应设计为“热焊盘”，向其周围所有可用层（特别是内层地或电源平面）通过密集的热过孔阵列（Φ0.3mm，间距1mm）进行热扩散。这相当于为连接器端子接上了一个由多层铜平面构成的“散热器”，能将热阻降低30-50%。

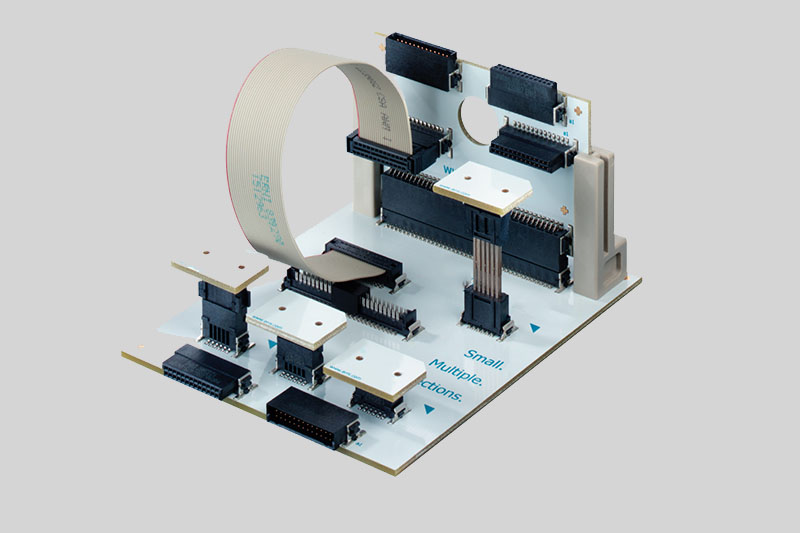

• 布局策略：隔离与分散。热隔离：对温升敏感的高速信号引脚（如时钟、模拟输入），应布局在远离大电流电源引脚的位置，至少间隔3-4个引脚，或通过接地引脚隔离。热源分散：如果总电流很高，不要将所有电源引脚集中在连接器一端。应将其分成两组，分别布置在连接器两侧，利用更长的散热路径降低局部热密度。

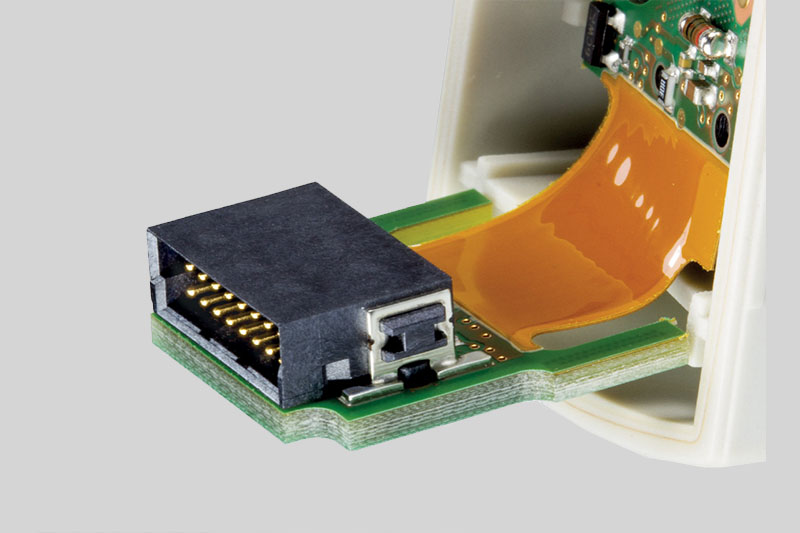

• 利用系统级散热路径。如果连接器外壳是金属的，且与机壳或散热结构有接触，这可以成为重要的辅助散热路径。可以在连接器外壳与机壳/散热器之间涂敷导热垫片，建立低热阻通道。此时，需在热模型中增加此外壳到环境的热阻分支。

热设计完成后，必须通过测量验证，并考虑在系统中加入监测机制。

• 热电偶测温验证。在样机阶段，使用细丝热电偶或热像仪，在最高负载、最高环境温度条件下，直接测量SMC连接器关键部位的稳态温度。测量点应包括：发热最大的电源引脚对应壳体表面、邻近的高速信号引脚区域。数据用于修正热模型，并确认未超过材料额定温度（如塑料的RTI）和接触性能的安全阈值。

• 利用引脚电阻进行健康监测。连接器退化（如微动腐蚀、应力松弛）往往表现为接触电阻的缓慢增加，进而导致同一电流下温升变高。在高端系统中，可设计监测电路：通过一个精密的恒流源（如10mA）注入监测引脚，测量其压降，从而在线、非侵入式地计算其接触电阻趋势。电阻的异常增长可作为预防性维护的预警信号。

• 建立热失效的故障树。在系统可靠性分析（如FMEA）中，应将“连接器过热”作为一个顶事件，向下分析其可能的原因：过流、散热不良、接触电阻变大、相邻热源影响等。并为每个原因定义检测方法和补偿措施，从而在系统层面构建起针对互连热可靠性的防御体系。

• 通过将热设计从“经验估算”提升到“量化分析”，工程师能确保ERNI SMC连接器在功率密度日益升高的混合系统中，既安全可靠地输送能量，又为敏感信号提供稳定的传输环境。这本质上是对电能与热能协同管理的深度理解，是现代电子系统设计的核心能力之一。
