在当今追求极致轻薄与全面屏的笔记本市场中，转轴（Hinge）区域已成为工业设计与工程实现矛盾最集中的“兵家必争之地”。设计师渴望更窄的边框和更灵活的翻转角度，而工程师则需在毫米级的空间内，确保高速显示信号数十万次开合后依然稳定如初。I-PEX CABLINE®-SS 20373系列LVDS极细同轴屏线，正是在这一严苛挑战下脱颖而出的标杆性解决方案。本文将深度拆解其核心设计，揭示它成为高端笔记本不二之选的工程奥秘。

一、 笔记本转轴的空间极限：一场毫米级的战争

笔记本的轻薄化革命，本质上是内部空间压缩的革命。转轴区域，作为连接主机与显示屏的“咽喉要道”，集中了所有显示信号、供电、摄像头数据甚至天线信号的传输任务。随着屏幕分辨率从FHD向4K甚至8K迈进，数据传输速率呈指数级增长，所需通道数量也随之增加。与此同时，为追求极高的屏占比，转轴的物理宽度被压缩到极限，留给线缆束穿过的空间常常不足3毫米。
传统FPC（柔性印刷电路板）或较粗的线缆束在此处捉襟见肘。它们要么因厚度过大而无法穿过，要么在反复弯折后容易产生疲劳断裂，或因信号线间串扰导致显示闪屏、花屏。因此，一种能同时满足超薄厚度、极高弯折寿命、卓越高速性能和高密度集成的连接方案，成为刚性需求。CABLINE®-SS 20373系列正是为此而生。

二、 1.65mm的破局之道：结构设计的精妙平衡

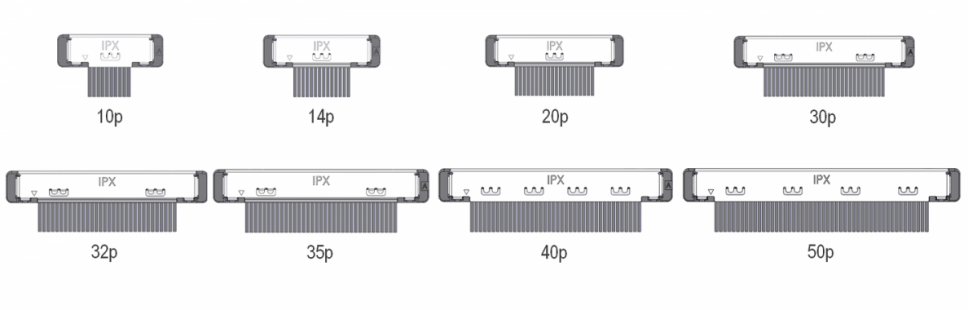

CABLINE®-SS 20373的破局点首先在于其颠覆性的轻薄设计。其连接器组合高度（mated height）标称值仅为1.65mm，峰值不超过1.85mm。这使其能够轻松穿越最狭小的转轴空隙。这一成就得益于其0.4mm的微间距（fine pitch）设计，在极小的宽度内排布了多达10至50个触点，实现了高密度布线。

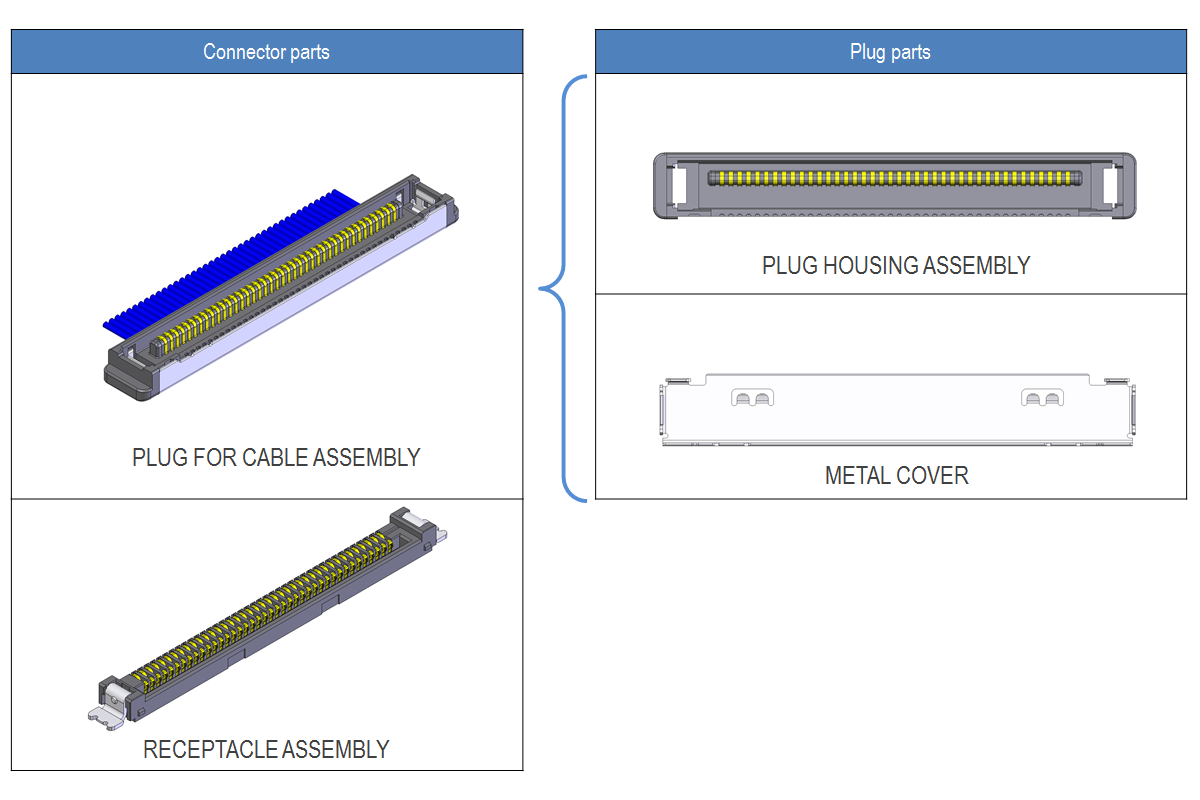

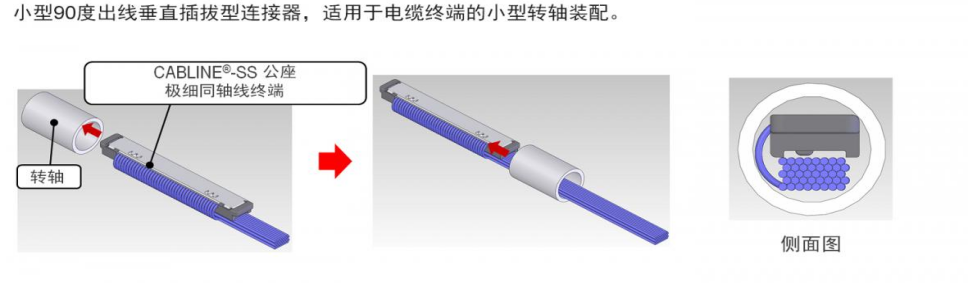

其结构采用垂直插拔、水平出线的方式。公座（plug）设计得非常窄小，可以轻松安装在PCB边缘；而线缆从连接器侧向水平引出，能够非常自然地沿着屏幕背部或中框布线，最大程度减少了线缆在连接器根部的应力集中，这是保障长期弯折可靠性的第一个关键点。这种设计也使得装配过程更为简便，无论是人工还是自动化设备，都能高效完成。

三、 对抗十万次开合：W-Point与机械耐久性设计

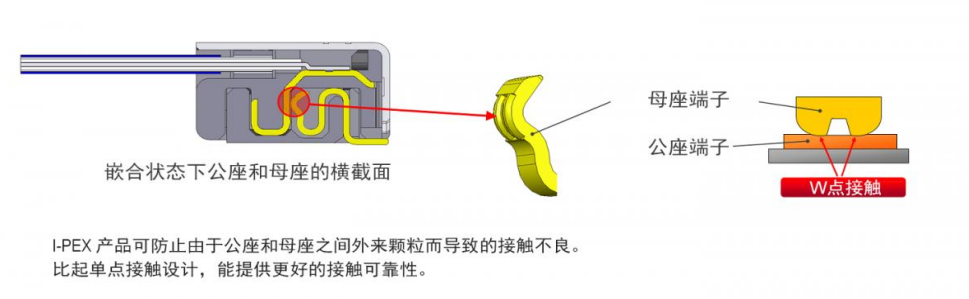

笔记本的生命周期内，转轴开合次数可能高达数万次甚至更多。这对连接器的机械耐久性是终极考验。CABLINE®-SS 20373系列的核心武器之一是其W-Point双接触点结构。传统连接器通常为单点接触，在长期振动或插拔磨损后，接触电阻可能增大，导致信号不稳定。W-Point设计则在每个端子上形成两个独立的弹性接触点，与主板上的焊盘形成双路径连接。这种设计带来了两大核心优势：

• 接触可靠性倍增：

  双触点形成了冗余备份。即便一个触点因污染或微动磨损导致接触电阻略微上升，另一个触点仍能确保信号通路畅通，极大降低了信号中断的风险。

• 抗振动与微动磨损：

  在笔记本开合、移动或受振时，双触点结构能更有效地吸收和抵消微小的相对位移（微动），保持接触界面的稳定，从而延缓磨损，延长使用寿命。

此外，连接器本身具备强大的线缆保持力（10PIN版本高达29N），配合合理的线缆固定和应力消除设计，确保线束在反复弯折中不会从连接器中松脱。

四、 保障高速信号完整性的“隐形铠甲”

在如此紧凑的空间内传输高速LVDS或eDP信号，信号完整性（SI）是另一大挑战。CABLINE®-SS 20373系列采用极细同轴线作为传输介质，这本身就是保障信号完整性的最佳选择之一。
每一对差分信号线都由独立的内部导体、电介质绝缘层、编织屏蔽层和外被覆构成。这种同轴结构提供了完美的屏蔽，能有效阻止相邻高速信号对之间的串扰，也能抵御外部电磁干扰（EMI）侵入。这对于在密集排布的转轴空间中，防止显示信号受到Wi-Fi、CPU、GPU等高频噪声的干扰至关重要，确保了画面纯净无闪烁。
同时，同轴线的特性阻抗（通常设计为50Ω或差分100Ω）可以做到高度一致，与连接器及PCB上的传输线良好匹配，从而最小化信号在传输路径中的反射，保障了高速脉冲信号的清晰度，为高分辨率和刷新率的显示屏提供了坚实保障。

五、 选型替代方案的关键验证点

对于考虑采用CABLINE®-SS 20373兼容或替代方案的OEM/ODM厂商，在进行验证时，必须严格把关以下几个核心点，以确保产品在笔记本这一高可靠性要求场景中的万无一失：

• 尺寸与配合精度：

  必须用精密测量仪器核实连接器的所有关键尺寸，特别是配合高度、宽度和PIN间距。确保与现有结构件和主板焊盘布局100%兼容，实现“Drop-in”替代。

• 电气性能全验证：

  不仅要测试导通和绝缘电阻，更需在实际工作频率下测试插入损耗、回波损耗和远端串扰。最好能搭建实际显示模组进行点屏老化测试，观察是否存在信号误码。

• 机械寿命极限测试：

  模拟笔记本转轴运动，设计专门的弯折测试治具。线束应在最小弯曲半径下，进行至少2-5万次的动态弯折循环测试（通常需远超行业标准），测试后需复查电气性能和外观无异常。

• 环境应力筛选：

  进行高低温循环、高温高湿存储等测试，验证其在各种气候条件下的稳定性。这对于面向全球市场销售的笔记本尤为重要。

选择一款像CABLINE®-SS 20373这样经过市场长期验证的方案，意味着选择了可靠性与性能的基准。而对于成本控制严格的专案，选择一家技术实力雄厚、品控严格、能提供完整验证报告的优质国产替代方案制造商，则是在保障产品核心竞争力的同时，实现供应链优化与成本控制的智慧之举。这不仅仅是更换一个部件，更是对产品长期口碑和品牌信誉的一次重要投资。
