今天，我们就来当一回“硬件法医”，深挖极细同轴屏线导致显示异常的四大核心病灶，并探讨如何用优质的国产替代方案一劳永逸地解决这个问题。

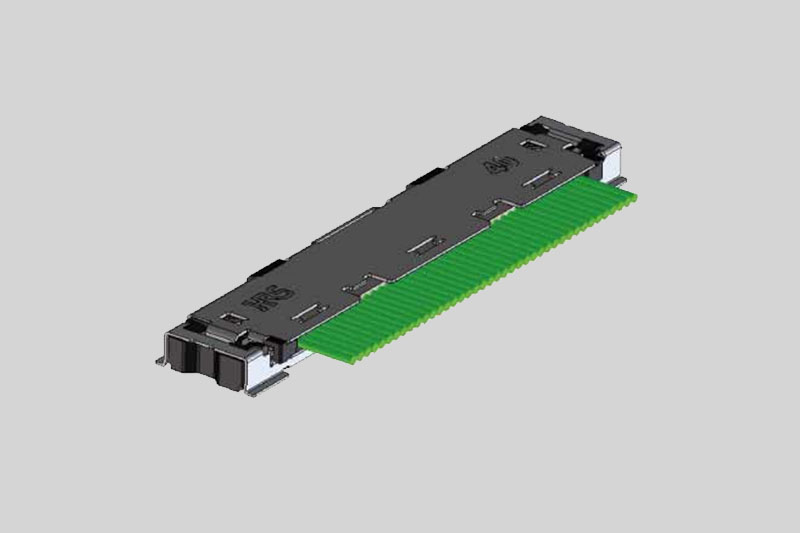

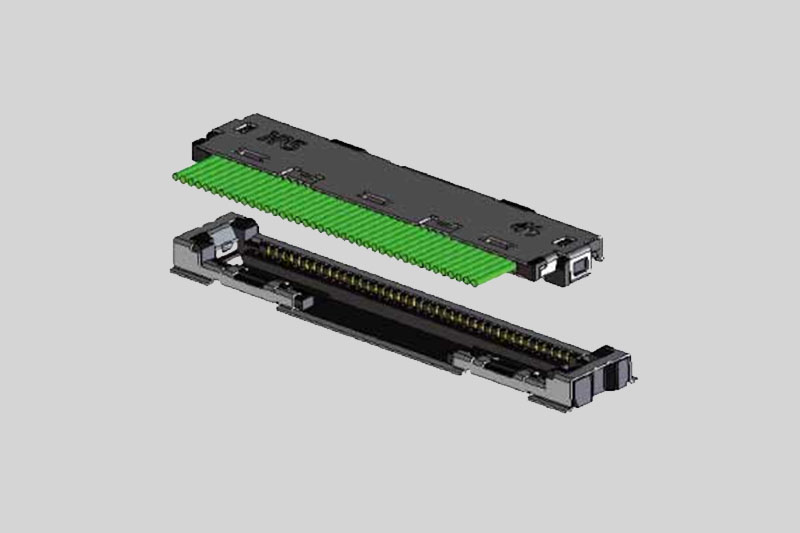

这是最常见，也是最让人误诊的原因。现代消费电子产品内部空间寸土寸金，结构工程师往往把屏线死死地折成一个锐角，强行塞进缝隙里。虽然HRS DF80系列的连接器本身很结实，但其连接的极细同轴线（通常线径只有0.3毫米左右）却非常娇贵。
如果长期承受过大的弯曲应力，或者设备在运输过程中受到震动，同轴线内部的无氧铜丝就会逐渐产生金属疲劳并最终断裂。这种断裂往往是部分信号线断开，导致差分对失衡，屏幕就会出现彩色竖条或局部花屏。解决这个问题的关键，除了在结构堆叠时留出合理的走线通道外，选择替代线时必须要求厂家采用高延展性的铜合金内导体，并通过至少5000次的摇摆弯折测试。
在DF80系列连接器与极细同轴线缆的压接/焊接环节，对工艺的要求达到了微米级。原装线材之所以贵，很大程度上是因为其高度自动化的精密焊接产线。而在一些小作坊式的替代线加工厂，工人手工焊接时极易出现“冷焊”或“虚焊”。
肉眼看起来已经焊好的端子，在显微镜下可能只是搭在了边缘。设备刚出厂时似乎一切正常，但随着机器发热膨胀，接触点就会分离，导致屏幕频繁闪烁或彻底黑屏。这也是为什么很多设备“刚开机正常，跑半小时就花屏”的元凶。因此，甄别替代方案供应商时，一定要考察对方是否有AOI光学检测设备，以及是否进行100%的导通和高压绝缘测试。
随着屏幕分辨率向2K甚至4K迈进，LVDS和eDP信号的频率越来越高。如果极细同轴线的特性阻抗（通常为100欧姆差分）在生产过程中发生了微小的偏心，或者绝缘层的发泡度不均匀，就会造成信号在传输路径上的阻抗不连续。
这种微观层面的瑕疵，会引发高频信号的严重反射。反映在屏幕上，就是无论怎么调软件，画面底部总有一层挥之不去的“水波纹”噪点。对付这种隐性故障，普通的万用表根本查不出来，必须使用专业的时域反射计（TDR）进行全线扫描。这也是我们一直强调，优质的替代线不能靠“手工作坊”，必须要有精密的自动化挤出和测试设备保障。

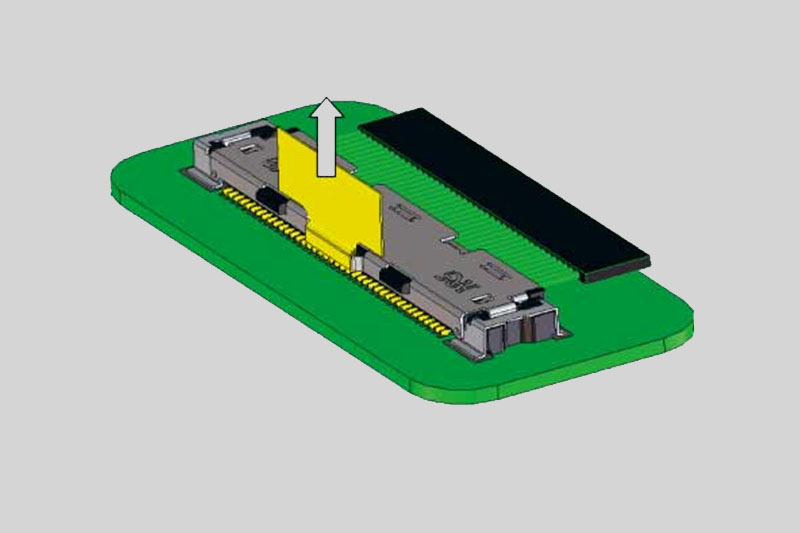

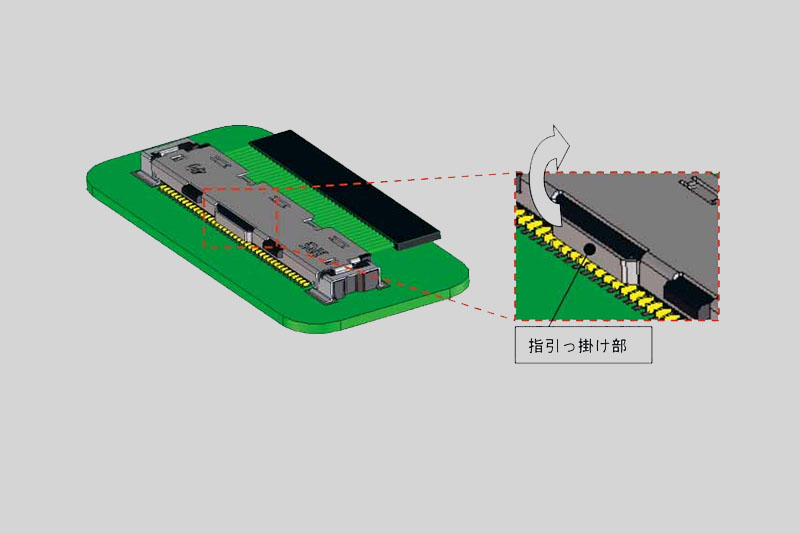

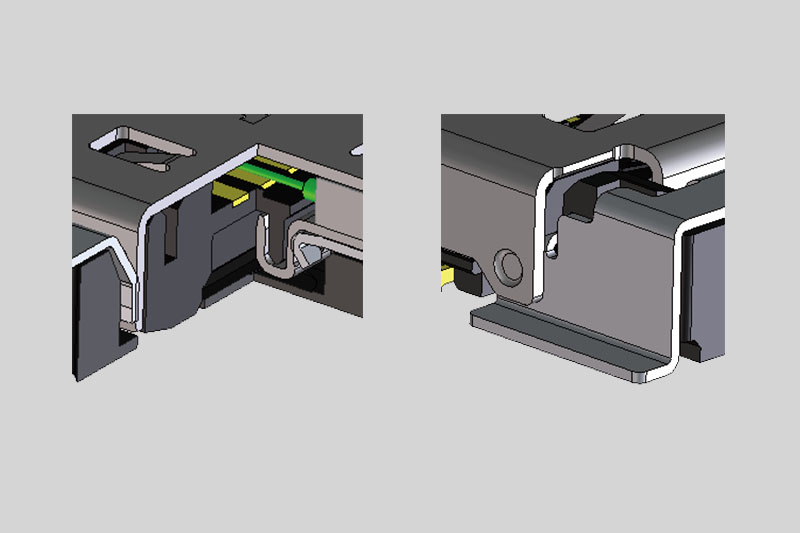

HRS DF80系列设计了一个非常巧妙的“咔哒”锁扣，防止震动导致脱落。但这个塑料卡扣也是整个组件中最脆弱的部分。如果在多次拆机维修，或者产线工人插拔力度过大时，很容易造成卡扣根部开裂。
一旦锁扣失去张力，连接器就会处于半松动状态。此时只要轻轻触碰屏幕边框，就可能引起瞬间断电黑屏。我们在提供国产替代方案时，特意对连接器的LCP塑胶材料和卡扣壁厚进行了加强仿真模拟，确保其插拔寿命和耐断裂性能甚至超越原装。
屏幕闪屏花屏，往往是压垮项目交付期限的最后一根稻草。与其在遇到问题时焦头烂额地换主板，不如从一开始就选择一根经过严苛验证的优质屏线。我们专注于HRS全系列极细同轴屏线的研发与平替，每一根线出厂前都经历了百万次的信号完整性模拟测试。如果您的设备正遭受显示异常的困扰，欢迎寄送样品给我们，我们的工程团队将为您提供免费的失效分析和替代方案咨询。
