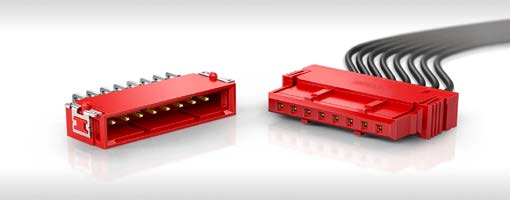

在当前全球化供应链背景下，寻求关键元器件的“第二货源”或性能更优、成本更佳的替代方案，已成为企业提升供应链韧性和产品竞争力的标准动作。对于广泛使用的ERNI MaxiBridge系列连接器，开发或选择一款合格的替代品，绝非简单的“形状相似”，而是一个涉及机械、电气、环境和应用四大维度的系统工程。本文旨在为工程师提供一套评估和实现MaxiBridge完美兼容替代的完整方法论。

一、 机械与物理兼容性：替代的“入场券”

这是替代方案最基本的要求，即“Pin-to-Pin”兼容。任何偏差都可能导致无法装配或产生应力。
1. 三维尺寸精准复刻：
● 接口尺寸：公母连接器的配合界面尺寸必须一致，包括导向柱、防呆键、锁扣结构的位置和形状。这是确保能插得上、锁得住的根本。
● PCB占位尺寸：焊盘图案（Footprint）必须与原厂设计文件完全一致，包括通孔孔径、SMT焊盘的形状和间距。一丝一毫的差异都可能导致焊接不良或PCB改版。
● 安装轮廓：连接器在PCB上的总高度、侧方突出量等，需确保不会与机壳、散热器或其他组件发生干涉。
2. 端子与线缆兼容性：
公母端子的尺寸和形状必须完全匹配，确保接触区域的几何形状一致。
配套的端子、胶壳以及压接参数（如绝缘外径、导体长度等）需与原厂保持一致，保证现有的压接模具和线束可以无缝使用。

二、 电气与材料性能对标：替代的“核心实力”

机械兼容只是外表，电气性能的匹配和材料工艺的可靠性才是内核。
1. 关键电气参数≥原厂：
● 额定电流与电压：替代方案的额定值应不低于MaxiBridge的12A/250V。需要通过相同的测试标准（如UL， IEC）验证。
● 接触电阻：应等于或优于原厂规格（如<10mΩ）。更低的接触电阻意味着更低的功率损耗和温升。
● 绝缘电阻与耐压：在相同测试条件下（如500VDC, 1分钟），绝缘电阻（通常>1000MΩ）和耐压性能（如1500VAC）需达标。
2. 材料与工艺的等效性：
● 绝缘材料：应使用同等或更优性能的工程塑料，如LCP、PPS、PA等，并达到相同的阻燃等级（UL94 V-0）和CTI值。
● 接触件材料：端子镀层（如镀金或镀锡的厚度、成分）和基材（磷青铜、黄铜）的性能直接影响导电性、耐腐蚀性和插拔寿命。替代方案应明确其镀层工艺（如选择性镀金）和厚度，确保耐腐蚀性和寿命相当。
● 电镀工艺：优秀的替代方案应在关键接触区域采用与ERNI同等或更厚的镀金层（如0.76μm），以保障低接触电阻和长寿命，在非关键区域采用镀锡以降低成本。

三、 环境与可靠性验证：替代的“试金石”

一款合格的替代方案必须通过与原厂同等甚至更严苛的可靠性测试。
1. 基础环境测试：包括高温高湿存储、温度循环、冷热冲击等，测试后绝缘电阻、接触电阻变化需在允许范围内。
2. 机械耐久性测试：
● 插拔寿命：必须完成规定次数（如50次）的插拔循环测试，测试后电气性能不得劣化。
● 振动与机械冲击：根据应用领域（如汽车、工业），需通过相应标准的振动测试，确保在动态环境中接触稳定。
● 应用场景专项测试：如果用于特定领域，如汽车，则需通过相应的USCAR-2、VW75174等序列测试；如用于户外，需通过盐雾测试。

四、 超越兼容：实现价值升级的路径

优秀的替代方案不应止步于“模仿”，更应寻求“超越”和“优化”。
● 成本结构优化：在保证性能的前提下，通过优化生产流程、本地化供应链、灵活的镀层策略（如局部加厚镀金），可以提供更具价格竞争力的方案，直接降低BOM成本。
● 交货期与供应稳定：作为本土或多元化的供应商，能够提供更短、更稳定的交货周期，并支持小批量多样化的灵活采购，帮助客户应对市场波动和急单需求。
● 技术服务与定制支持：提供更快速的技术响应、样品支持和现场服务。甚至可以根据客户需求，在兼容平台基础上进行微定制，如提供特殊颜色编码、不同出线方向、组合式连接器等增值服务。
● 性能微创新：例如，在锁扣结构上增加触感或声音反馈，使装配体验更佳；优化塑壳拔模角度，使脱模更顺畅，减少瑕疵。

五、 实施替代的标准化流程

● 规格对标：详细对比替代方案与原厂的数据手册（Datasheet），识别所有差异点。
● 样品测试：进行小批量样品的外观、尺寸、配合度检查，并进行基础电气性能测试。
● 应用验证：在客户实际产品或测试工装上，模拟真实工作条件（通电、带载、温升）进行验证。
● 可靠性认证：根据需要，执行全套或部分可靠性测试，积累数据。
● 小批量试产：在生产线上进行小批量组装测试，验证与现有生产流程（如SMT、压接、插拔工具）的兼容性。
● 正式切换：完成所有验证后，建立合格供应商清单，逐步切换。

结语：

寻找ERNI MaxiBridge的替代方案，是一个从“形似”到“神似”，最终追求“神形兼备且更有优势”的严谨过程。它考验的不仅是供应商的制造能力，更是其材料科学、精密模具、电化学工艺和可靠性工程的综合功底。对于设备制造商而言，选择一个真正可靠的替代伙伴，意味着在供应链安全、成本控制和长期产品质量上，获得了双重保障。
