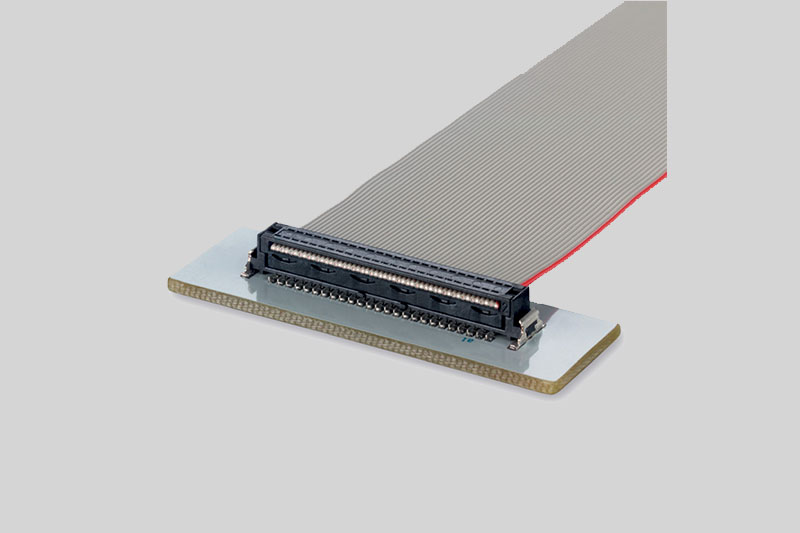

SMT工艺要求连接器能够适应高温回流焊环境，通常峰值温度达到260°C（无铅工艺）或240°C（有铅工艺），持续时间30-60秒。同时，连接器需要具有良好的共面性（通常要求小于0.1mm），确保所有焊点同时接触焊膏，避免虚焊或立碑现象。此外，连接器需要与自动贴装设备兼容，包括编带包装、真空拾取、视觉对位等。
传统通孔连接器需要额外的波峰焊或手工焊接步骤，增加了生产复杂性和成本。SMT连接器则可以在同一回流焊过程中与其他元件一起焊接，简化了工艺流程，提高了生产效率。

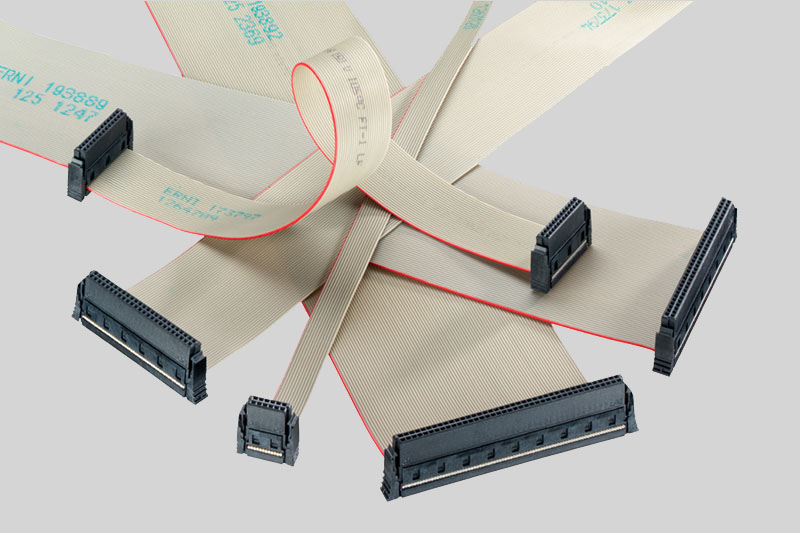

SMC连接器外壳采用LCP（液晶聚合物）材料，这种高温工程塑料具有多项优势：首先，LCP的玻璃化转变温度高达280-350°C，远高于回流焊峰值温度，确保在焊接过程中不会软化变形；其次，LCP的热膨胀系数与PCB接近（约10-20ppm/°C），减少热应力导致的焊接开裂；第三，LCP具有优异的尺寸稳定性，吸水率低于0.1%，避免在回流焊过程中因水分蒸发产生气泡或分层。
触点材料选择铜合金，具有良好的导热性和机械强度。镀层采用镍底镀金（接触区域）和锡（焊接区域）的组合。镍层作为阻挡层防止铜扩散，金层提供优异的接触性能，锡层则与焊膏良好兼容。

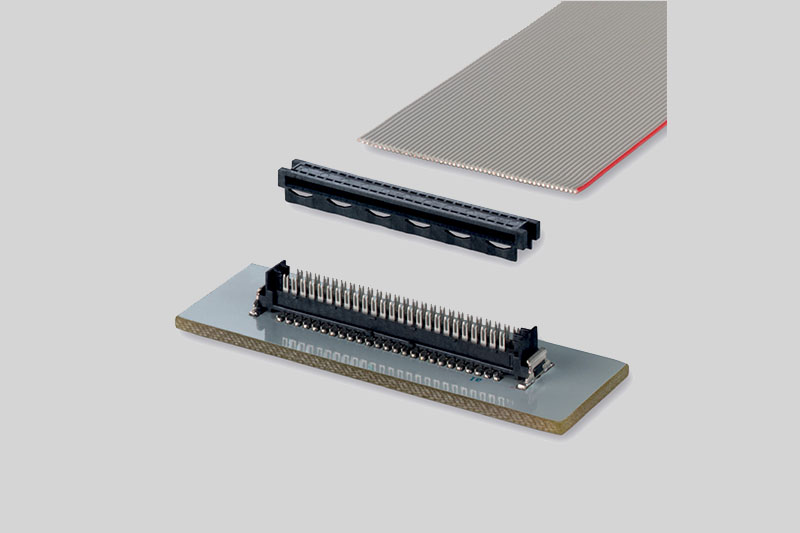

共面性指连接器所有焊端与PCB焊盘接触平面的平行度。SMC连接器通过精密注塑和冲压工艺控制共面性在0.05mm以内，远优于行业常见的0.1mm要求。这种高精度通过多个环节保证：模具精度控制在微米级；注塑参数优化减少内应力；自动化检测100%检查共面性。
焊接支架的设计也考虑了共面性控制。支架不仅提供机械固定，还作为高度基准，确保连接器在回流焊前与PCB保持正确间距。支架的共面性同样控制在0.05mm以内，与焊端共面性匹配。

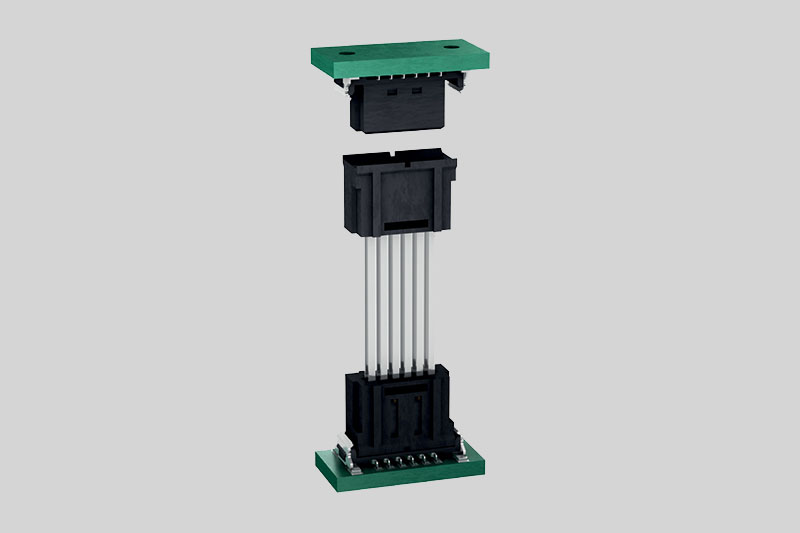

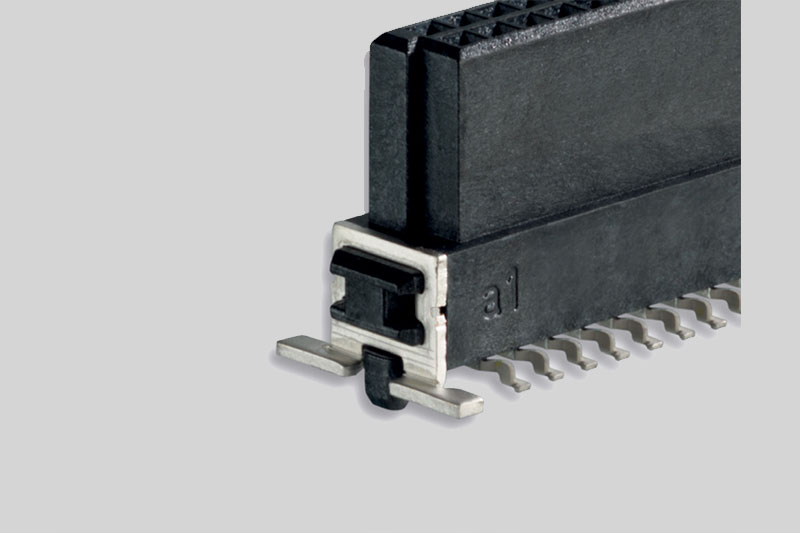

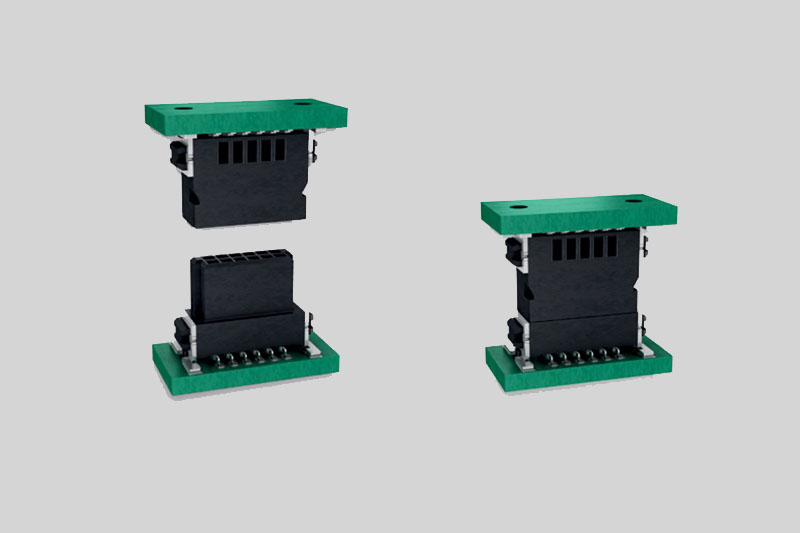

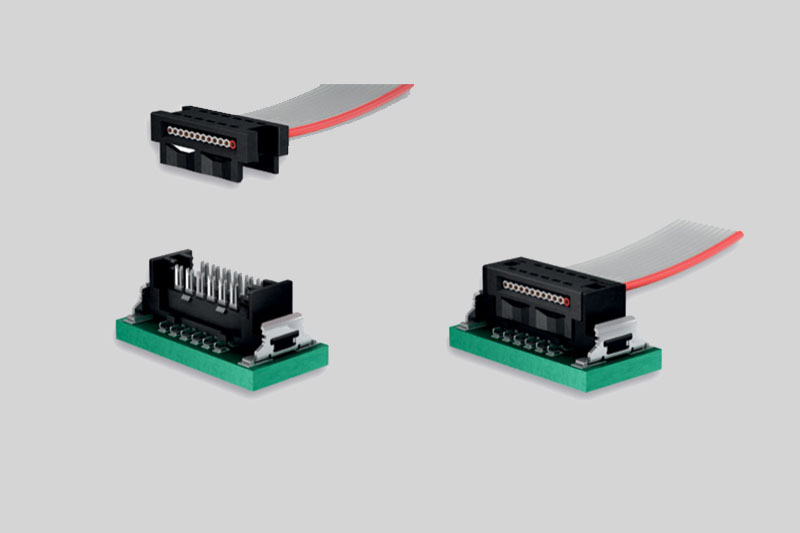

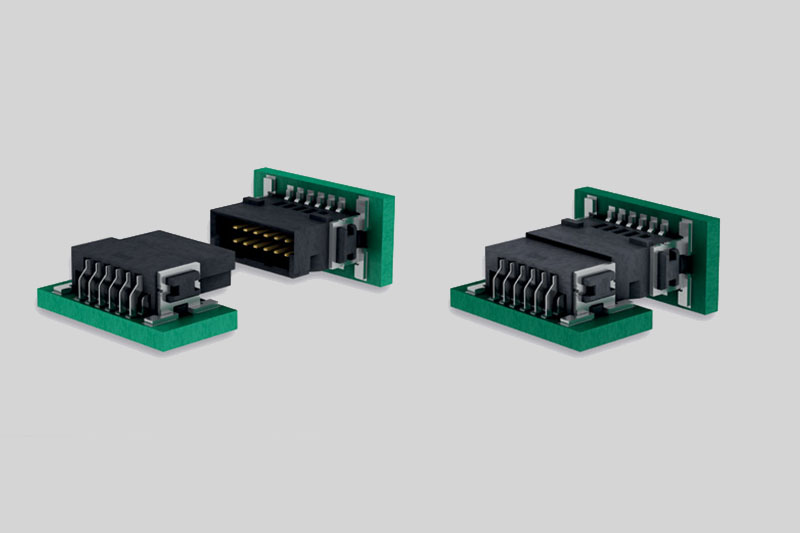

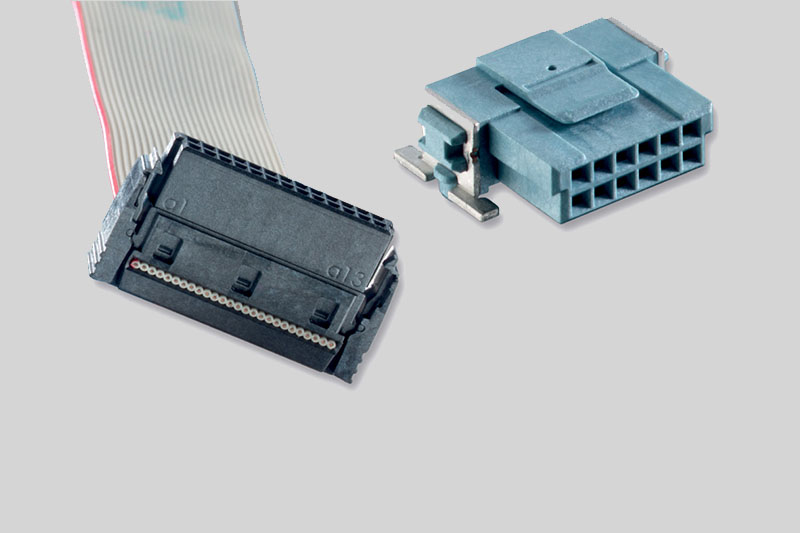

SMC连接器的焊接支架是其SMT兼容性的关键特征之一。支架具有多重功能：首先，在回流焊前固定连接器位置，防止移动；其次，提供额外的焊接面积，增强机械强度；第三，吸收PCB弯曲或热膨胀产生的应力，保护焊点。
支架设计经过有限元分析优化，在X、Y、Z三个方向都提供约束力。测试显示，带有焊接支架的SMC连接器能够承受高达50N的拔出力，而无支架版本仅为15N。在温度循环测试中，有支架版本的焊点故障率降低80%。
支架的开口设计允许焊膏充分流动，形成良好的焊点。支架底部有排气孔，避免回流焊过程中截留空气导致焊接缺陷。
SMC连接器配备定位销系统，包括两个直径0.8mm的定位销，与PCB上的对应孔配合。这个系统提供多重好处：确保连接器在贴装时的精确位置，偏差小于0.05mm；防止连接器旋转或偏移；作为防错设计，确保连接器方向正确。
定位销长度经过优化，既提供足够的导向长度，又不会干涉自动贴装设备的吸嘴。销端有倒角设计，便于插入PCB孔中。在某些型号中，定位销还作为接地路径，提供额外的电磁屏蔽。

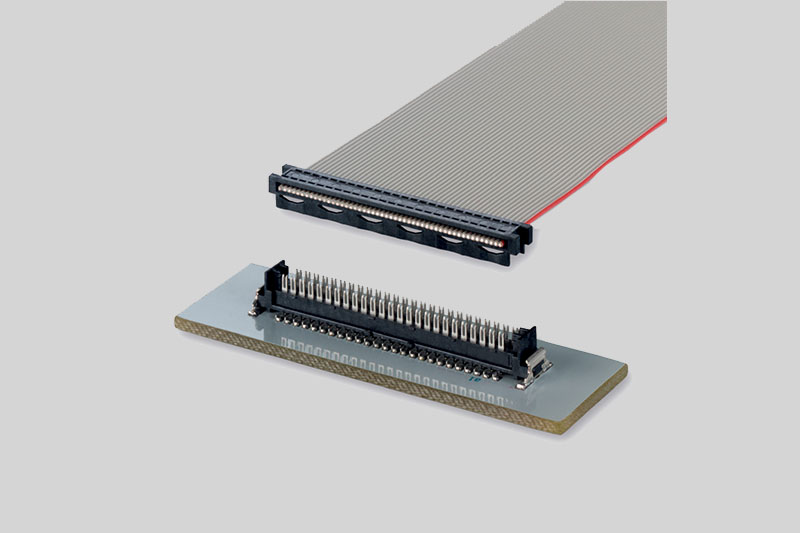

SMC连接器设计考虑了自动贴装设备的限制和要求：外形尺寸标准化，适合标准编带包装；顶部平坦，适合真空吸嘴拾取；重量适中（80引脚版本约2.5克），在贴装过程中不会因惯性移位。
编带包装优化了连接器方向，确保贴装时焊端朝下。包装材料采用防静电设计，防止运输和存储过程中的静电损伤。卷盘直径和间距符合EIA标准，与主流贴片机兼容。
视觉对位特征设计在连接器顶部，包括极性标记和零件编号。这些特征具有高对比度，便于机器视觉系统识别。对位精度达到0.025mm，满足01005元件贴装的要求。
SMC连接器经过严格回流焊测试，包括多次回流循环（通常3-5次）模拟双面贴装过程。测试条件包括：预热区150-180°C，60-90秒；回流区峰值温度260°C，30-60秒；冷却速率控制在4°C/秒以内。

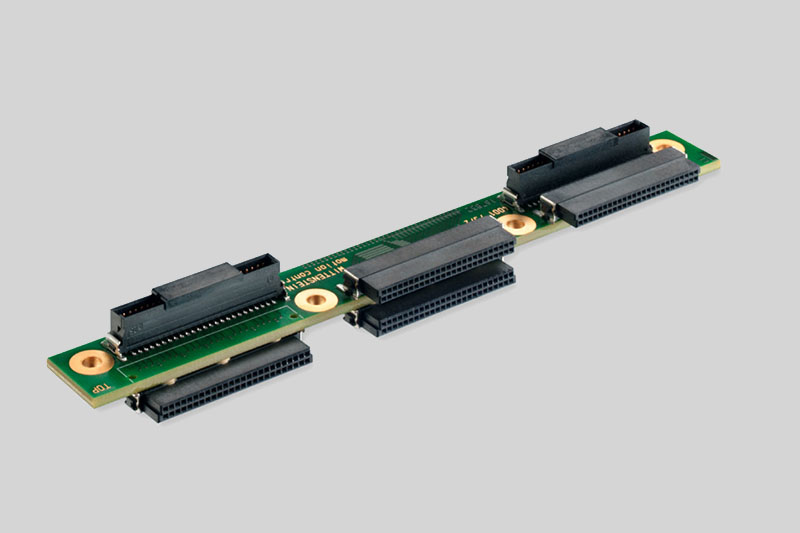

测试结果显示，经过5次回流循环后，连接器外观无变化，尺寸稳定性保持在0.02mm以内，电气性能无退化。这种耐受性允许在双面PCB的两面都使用SMC连接器，提高了设计灵活性。
某汽车电子制造商在其EMS工厂进行了SMC连接器的生产测试，报告显示：贴装良率达到99.98%，高于行业平均的99.9%；回流焊后位置偏差小于0.1mm的比例为99.95%；焊接缺陷率（包括虚焊、桥接等）为50ppm，远低于200ppm的行业标准。
生产效率方面，SMC连接器的贴装速度达到每小时18000个（80引脚版本），与0402电阻电容相当。这得益于其优化的包装设计和贴装特征。
为了充分发挥SMC连接器的SMT优势，建议遵循以下设计准则：
PCB焊盘设计：按照制造商推荐尺寸，通常比焊端大0.1-0.2mm，提供足够的焊接面积。
钢网开孔：建议采用阶梯钢网，连接器区域厚度增加至0.15mm，确保足够的焊膏量。
焊盘布局：避免在连接器下方放置过孔，防止焊膏流失。
热平衡：在连接器周围放置热 relief，避免局部过热。
检测点：在连接器附近设计测试点，便于在线测试。
随着SMT工艺向更小间距、更高密度发展，连接器的SMT兼容性要求将进一步提高。未来可能出现：更精密的共面性控制（0.03mm以下）；更耐高温的材料（耐受300°C以上峰值温度）；集成传感器监测焊接过程；与3D打印PCB技术的兼容设计。
对于研发工程师，选择SMT兼容连接器不应只看电气参数，更要评估其制造友好性。SMC连接器在SMT工艺中的优异表现，使其成为高可靠性、大批量生产的理想选择。
