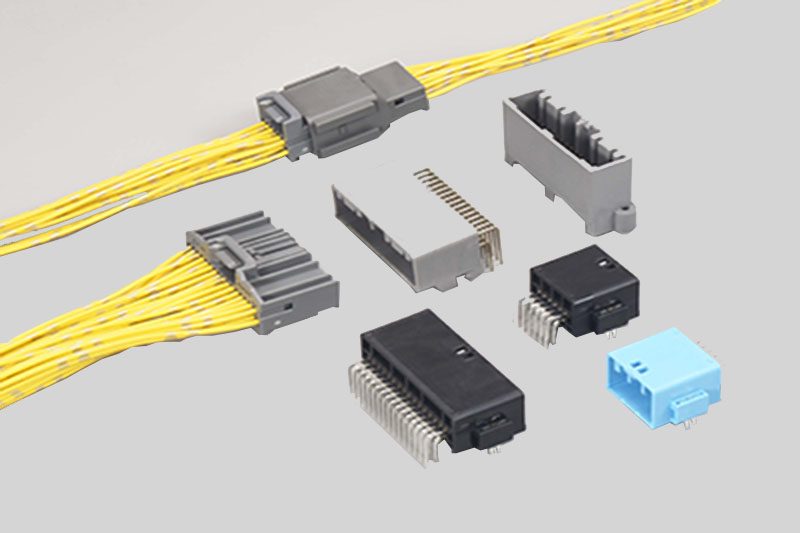

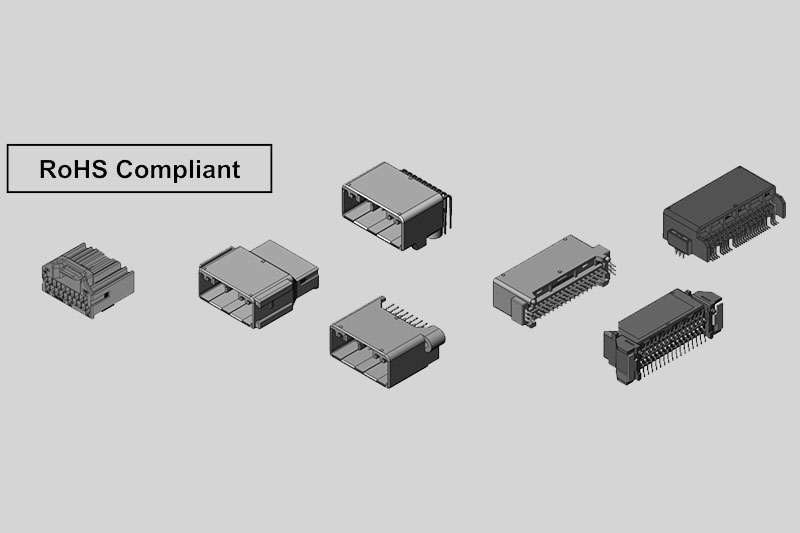

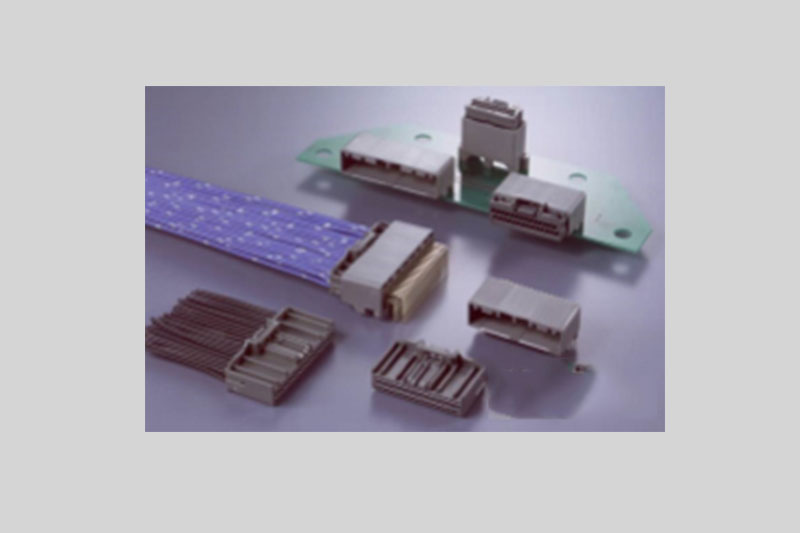

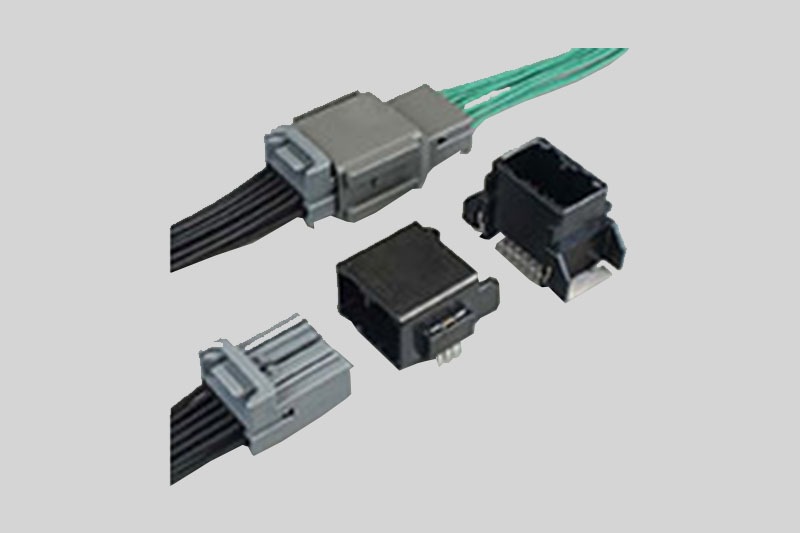

MX34系列提供了从2Pin到40Pin的多种配置。在空间受限的设计中，工程师应遵循以下原则：

• Pin数精准匹配： 切勿为了预留空间而选用过多Pin位的连接器。例如，实际需要8个信号，就不要选16Pin的MX34，因为每增加一排Pin，连接器的宽度就会显著增加。

• 高度限制： MX34有立式和卧式之分。在高度受限的模块（如后视镜）中，优先选用卧式（Right Angle）连接器，将高度空间转化为平面空间。

在Altium Designer或Cadence中，合理设置MX34的Keepout区域至关重要。

• 出线通道： MX34的端子较细，如果PCB走线直接从引脚下方穿出，很容易造成短路。应预留至少0.2mm的爬电距离，并使用泪滴（Teardrop）加固焊盘。

• 应力释放： 连接器下方的PCB区域禁止布置过高的电解电容或电感，防止连接器插入时与这些元件发生物理干涉（Collision）。

当单板空间实在无法满足MX34的布局时，可以考虑立体堆叠：

• 软硬结合板（Rigid-Flex）： 将MX34布置在硬板区域，通过柔性线路板引出信号。这样可以利用Z轴空间，避开主板上的大散热器。

• 板边切割： 对于不规则的模具外壳，可以使用异形板（Odd-shaped PCB），将MX34布置在凸出的“半岛”区域，最大化利用外壳空间。

尺寸越小，制造难度越大。MX34的微型化带来了新的挑战：

• SMT良率下降： 引脚间距缩小，连锡风险增加。建议将钢网厚度减薄至0.1mm，并使用激光切割钢网。

• 插拔寿命： 微型端子的插拔力较小，频繁插拔容易导致端子变形。在设计外壳时，应设计助拔结构（Helper Arm），辅助工人插拔，保护连接器本体。

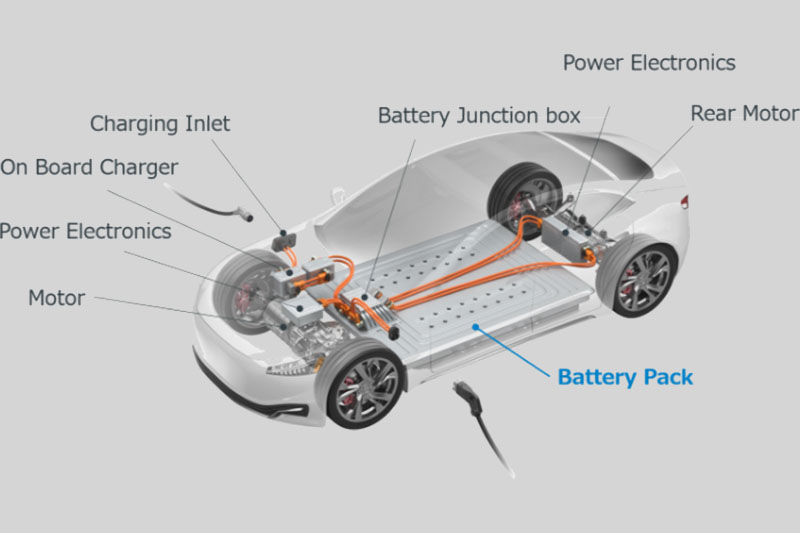

微型化是汽车电子永恒的主题。JAE MX34系列在密度与可靠性之间取得了完美的平衡。作为研发工程师，我们要像玩俄罗斯方块一样精心规划每一个连接器的位置，用最小的尺寸实现最稳定的连接。如果您在空间布局上遇到瓶颈，欢迎与我们探讨高密度互连的解决方案。
