ERNI SMC连接器能够在-55°C至+125°C的极端温度范围内稳定工作，这一宽温性能使其适用于大多数工业应用场景。从可靠性设计角度分析，SMC在以下几个关键方面表现出色：

• 材料选择与热管理：SMC连接器采用液晶聚合物(LCP)作为绝缘材料，这种材料不仅具有优异的电气绝缘性能，还在高温下保持尺寸稳定性和机械强度。LCP材料的玻璃化转变温度高达280°C以上，远高于连接器的最高工作温度，确保了在125°C高温环境下的长期可靠性。

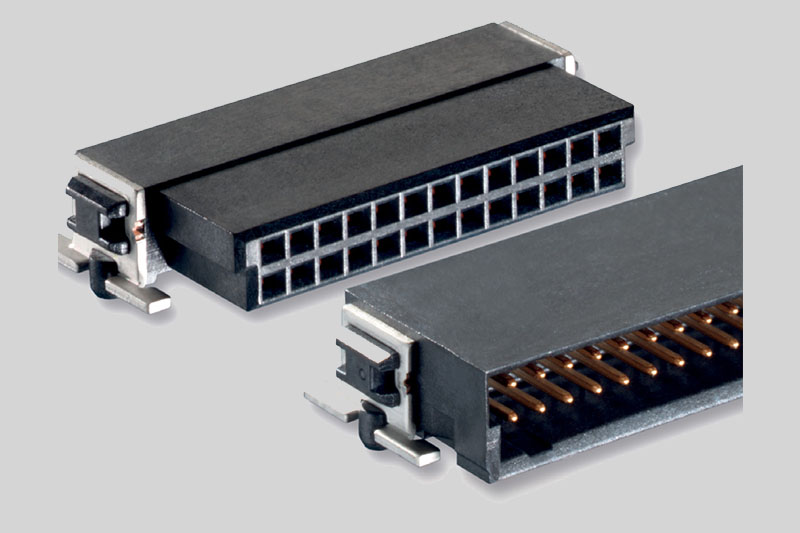

• 机械结构设计：SMC连接器的双梁母头触点设计提供了可靠的机械连接。每个触点由两个独立的弹性梁组成，即使其中一个梁因疲劳或污染导致接触不良，另一个梁仍能保持电气连接，实现了冗余设计。这种设计显著提高了连接器在振动环境下的可靠性。

• 防护与密封设计：虽然SMC不是完全密封的连接器，但其结构设计提供了基本的防尘和防潮保护。极化设计和插入倒角确保了正确配接，防止因误操作导致的损坏。焊接支架和定位销设计增强了PCB上的机械固定，提高了抗振动能力。

不同应用场景对连接器的可靠性要求各有侧重，研发工程师需要根据具体应用环境选择合适的连接器方案：

• 工业自动化环境：在工厂自动化设备中，连接器需要承受持续的机械振动、温度波动和可能的化学污染。SMC连接器在此类应用中表现出色，其机械寿命超过500次插拔，能够承受高冲击力和振动力。在分布式控制系统(DCS)中，SMC连接器的高信号完整性对于快速且不中断地传输数据至关重要。

• 汽车电子应用：汽车环境对连接器的要求极为严苛，包括温度循环(-40°C至+125°C)、机械振动、湿度变化和化学腐蚀。SMC连接器在电动汽车逆变器、电池管理系统等关键系统中得到应用。汽车制造商通常要求连接器具有100N的侧向保持力，以确保在强烈振动下保持可靠连接。

• 医疗设备领域：医疗设备对可靠性的要求更高，任何连接故障都可能危及患者安全。SMC连接器在神经科学测量设备、核磁共振、激光治疗仪等医疗设备中可靠工作。医疗应用要求连接器在消毒过程中耐受化学清洁剂，并在长期使用中保持稳定的电气性能。

为确保国产替代方案达到甚至超过ERNI SMC的可靠性水平，我们建立了完整的验证体系，涵盖环境适应性、机械耐久性和电气稳定性等多个维度：

• 环境适应性测试：包括高温存储测试(125°C，1000小时)、低温存储测试(-55°C，1000小时)、温度循环测试(-55°C至125°C，1000次循环)、湿热测试(85°C/85%RH，1000小时)。测试后检查连接器的外观变化、机械性能和电气性能，确保在极端环境下仍能正常工作。

• 机械耐久性测试：插拔寿命测试模拟实际使用中的插拔操作，我们的替代方案通过了500次插拔测试，接触电阻变化小于10%。振动测试按照IEC 60068-2-6标准进行，频率范围10-2000Hz，加速度20G，持续时间每轴2小时。冲击测试按照IEC 60068-2-27标准，半正弦波，峰值加速度500G，持续时间11ms。

• 电气性能稳定性测试：在环境测试前后测量接触电阻、绝缘电阻和耐压性能。接触电阻要求小于20mΩ，绝缘电阻大于1000MΩ(500VDC)，耐压测试1500VAC/1分钟不击穿。高速信号完整性测试在温度循环前后进行，确保信号参数在允许范围内。

对于汽车电子应用，连接器需要满足更严格的可靠性标准，我们针对AEC-Q200等汽车电子标准进行了专项验证：

• 温度循环扩展测试：汽车应用要求更宽的温度范围和更多的循环次数。我们进行了-55°C至150°C的扩展温度循环测试，循环次数达到2000次，模拟汽车电子设备的整个生命周期。

• 机械振动增强测试：按照汽车电子标准进行随机振动测试，频率范围10-2000Hz，功率谱密度0.04G²/Hz，持续时间每轴8小时。同时进行机械冲击测试，半正弦波，峰值加速度100G，持续时间6ms。

• 化学耐受性测试：汽车环境中可能接触各种化学品，包括燃油、机油、冷却液、清洁剂等。我们将连接器浸泡在典型汽车化学品中，评估材料的老化情况和性能变化。

• 盐雾腐蚀测试：模拟沿海或冬季撒盐道路环境，按照ISO 9227标准进行中性盐雾测试，持续时间96小时，评估连接器的耐腐蚀性能。

在开发ERNI SMC替代方案的过程中，我们在可靠性设计方面实现了多项技术创新：

• 材料优化选择：除了LCP绝缘材料，我们优化了触点铜合金的化学成分和热处理工艺，提高了材料的抗应力松弛能力和疲劳强度。镀金层采用特殊的底层结构，提高了耐磨性和耐腐蚀性。

• 结构强化设计：在保持与SMC兼容的前提下，我们对关键应力集中区域进行了结构强化。增加了焊接支架的接触面积，提高了PCB上的保持力。优化了锁定机构的设计，提高了插拔手感并减少了磨损。

• 工艺控制优化：建立严格的过程控制体系，包括原材料检验、在线尺寸检测、自动光学检查(AOI)和功能测试。采用统计过程控制(SPC)方法监控关键工艺参数，确保产品的一致性和可靠性。

• 失效分析与改进：建立完整的失效分析流程，包括电性能测试、X射线检查、切片分析、扫描电镜(SEM)观察等。通过根本原因分析，持续改进产品设计和制造工艺。

基于我们对ERNI SMC连接器及其替代方案的深入研究，为研发工程师提供以下选型和验证建议：

• 应用场景匹配：根据具体应用环境选择适当的连接器规格。对于高温环境，关注连接器的最高工作温度；对于振动环境，关注机械固定设计和抗振动能力；对于潮湿环境，关注材料的吸湿性和绝缘性能。

• 验证计划制定：制定全面的验证计划，包括样品评估、小批量试用和批量验证三个阶段。验证项目应覆盖电气性能、机械性能、环境适应性和长期可靠性。

• 供应商能力评估：评估潜在供应商的技术能力、质量体系和产能状况。关注供应商的研发能力、测试设备、过程控制水平和持续改进机制。

• 成本与可靠性平衡：在满足可靠性要求的前提下，优化成本结构。考虑全生命周期成本，包括采购成本、安装成本、维护成本和潜在故障成本。

通过系统化的可靠性设计和严格的验证流程，我们的ERNI SMC替代方案不仅实现了完全的技术兼容，还在多个可靠性指标上达到了行业领先水平。对于研发工程师而言，选择经过充分验证的替代方案，可以在保证系统可靠性的同时，优化成本结构并提高供应链安全性。在元器件国产化替代的大趋势下，可靠的国产连接器方案将成为工业控制系统、汽车电子和医疗设备等领域的重要选择。
