随着4K/8K高分辨率显示技术的普及和120Hz以上高刷新率成为高端设备标配，显示接口的数据传输速率要求呈指数级增长。在这一背景下，极细同轴线（Micro Coaxial Cable）凭借其卓越的信号完整性和空间适应性，成为高速显示系统互连方案的首选。本文将从实际应用角度出发，探讨极细同轴线在高速显示系统中的设计要点，并分享国产替代方案的实施经验。
LVDS与eDP接口的技术演进与选择
在显示接口技术发展历程中，LVDS（低电压差分信号）和eDP（嵌入式DisplayPort）代表了两个重要的技术阶段。LVDS作为传统方案，技术成熟、成本较低，适合中低分辨率显示需求，如1080p及以下的应用场景。其采用多对差分线和时钟线的结构，虽然简单可靠，但在高分辨率下需要更多线束，增加了布线复杂度和EMI风险。
eDP技术源自DisplayPort标准，支持数据打包和辅助通道传输，能够在更少线束下实现更高数据速率。单通道即可支持数Gbps传输，轻松满足2K、4K及高刷新率需求。从技术趋势看，eDP正在逐步取代LVDS成为高端设备的主流选择，但在工业控制、医疗设备等对稳定性要求高、分辨率需求不极端的领域，LVDS仍具有不可替代的价值。
极细同轴线的结构优势与电气特性
极细同轴线的核心优势在于其精密的同轴结构。由中心导体、绝缘介质、屏蔽层和外护套组成的多层设计，直径可小至0.3mm以下，却提供了出色的电磁屏蔽性能。这种独立屏蔽结构能够显著降低信号间的串扰，保持高速信号的波形稳定性，对于差分信号传输尤为重要。
在电气参数方面，高质量的极细同轴线能够保持严格的阻抗一致性（通常为100Ω±10%），这对于LVDS差分信号的相位匹配至关重要。插入损耗和回波损耗是衡量同轴线性能的关键指标，优质线材在1GHz频率下的插入损耗可控制在1dB/m以内，确保信号在传输过程中的衰减最小化。
实际设计中的关键考虑因素
在将极细同轴线应用于高速显示系统时，工程师需要重点关注以下几个设计要点：
● 阻抗匹配与等长设计：差分对必须保持严格的阻抗匹配和长度一致性。任何阻抗不连续或长度差异都会导致信号反射和时序偏差，影响显示质量。对于Micro Coax差分线束，加工过程中必须精确控制两条线的长度和路径一致性，通常要求长度差异控制在5mil以内。
● 屏蔽与接地策略：有效的屏蔽设计和正确的接地方法是保证信号完整性的基础。多条线束密集布线时，需要合理安排屏蔽层的接地点，避免形成接地环路。在复杂电磁环境中，甚至需要考虑双层屏蔽或特殊屏蔽材料的使用。

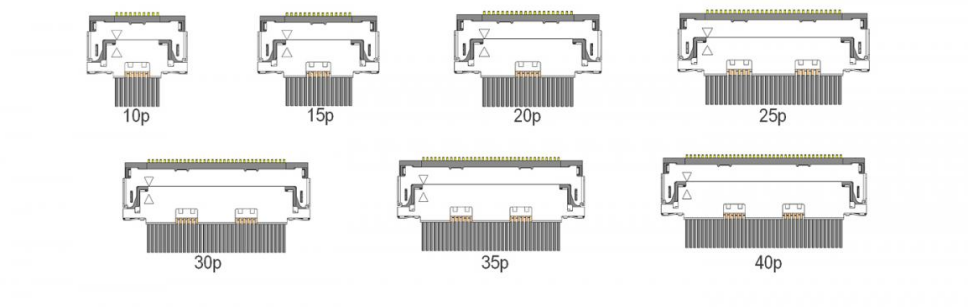

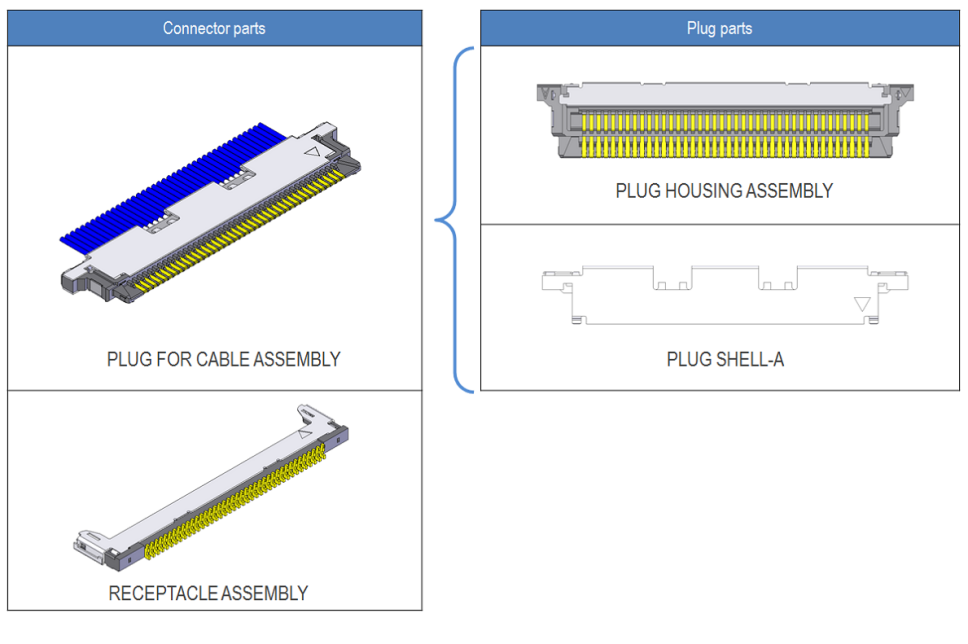

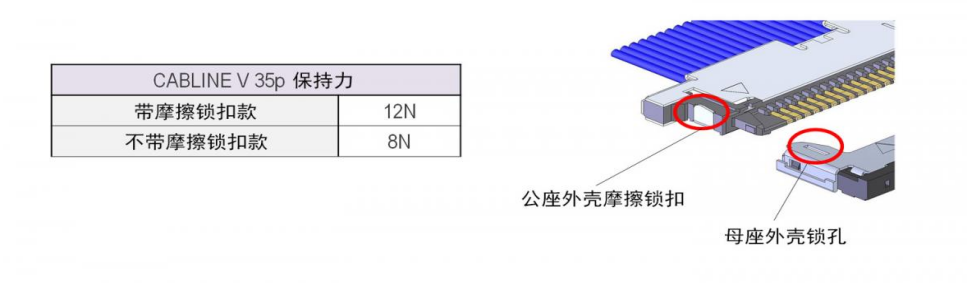

● 机械可靠性与环境适应性：连接器的机械稳定性和线材的柔韧性同样重要。CABLINE®-V系列采用的摩擦锁扣结构提供了高保持力，能够抵抗振动和冲击。线材需要具备足够的弯折寿命，特别是在可折叠设备或经常移动的应用中。
● 热管理与信号衰减：随着传输速率提高，信号衰减和发热问题更加突出。选择低损耗绝缘材料（如FEP、PFA）和优化导体材料（如镀银铜线）能够有效降低高频损耗。同时，需要考虑线束的散热路径，避免热量积聚影响长期可靠性。
国产替代方案的实施经验
作为专业的I-PEX屏线替代方案制造商，我们在实施国产替代项目过程中积累了丰富经验。首先，材料选择是基础，我们与国内优质材料供应商建立战略合作，确保绝缘材料、导体材料和屏蔽材料的性能达到或接近原厂标准。
生产工艺控制是保证质量的关键。我们引进了日本热压焊接机、全自动裁剥线机、影像测量仪和阻抗测试仪等高精密设备，建立了严格的过程质量控制体系。特别是阻抗一致性控制，我们通过TDR测试确保每批产品的特性阻抗偏差控制在±5Ω以内。
测试验证是最后一道防线。除了常规的通断测试、绝缘电阻测试和耐压测试外，我们还建立了高速信号测试平台，能够模拟实际应用场景进行眼图测试、误码率测试和EMI测试。这种全面的测试验证确保了替代方案在实际应用中的可靠性。
典型应用案例分析
● 笔记本电脑高分辨率显示模组：在某高端笔记本电脑项目中，客户需要连接4K 120Hz显示面板，传统LVDS方案已无法满足带宽需求。我们采用基于CABLINE®-V 20346的eDP极细同轴线方案，通过4通道设计实现了17.28Gbps的总带宽，完全满足了显示需求。通过优化布线路径和屏蔽设计，成功通过了严格的EMC测试。
● 工业相机高速图像传输：在某工业检测设备中，相机模组需要将4096×2160@60fps的图像数据实时传输至处理单元。我们设计了基于极细同轴线的定制化方案，采用AWG #42线径，在30cm传输距离内实现了10Gbps的稳定传输。特殊的抗振动设计和宽温适应性（-20℃至+85℃）确保了在工业环境中的长期可靠性。
● 医疗内窥镜影像系统：医疗设备对信号质量和可靠性要求极高。在某电子内窥镜项目中，我们开发了超细同轴线束方案，外径仅0.35mm，却能够传输1080p高清影像。生物兼容性材料的选择和严格的洁净室生产工艺，确保了产品符合医疗设备标准。
未来发展趋势与建议
随着显示技术向8K、高刷新率和HDR方向发展，对传输带宽的要求将持续提升。未来极细同轴线技术将朝着更高频率、更低损耗和更小尺寸的方向演进。同时，随着AI计算和边缘设备的普及，高速数据传输需求将从消费电子扩展到更广泛的工业领域。
对于工程师而言，我们建议在设计初期就充分考虑接口技术的选择。如果产品生命周期较长，可以考虑兼容性设计，预留升级空间。在供应商选择上，除了技术能力，还应评估其质量控制体系、交货能力和技术支持水平。
国产替代方案在成本控制、交货周期和定制灵活性方面具有明显优势，已经成为许多企业的理性选择。通过与专业替代方案供应商的深度合作，企业不仅能够降低采购成本，还能获得更贴近需求的技术支持和快速响应服务。
总结而言，极细同轴线技术在高速显示系统中扮演着越来越重要的角色。深入理解其技术特点，掌握关键设计要点，并合理选择实施方案，将有助于工程师打造更具竞争力的产品。国产替代方案的成熟和发展，为国内企业提供了更多选择空间，推动了整个产业链的技术进步和成本优化。
