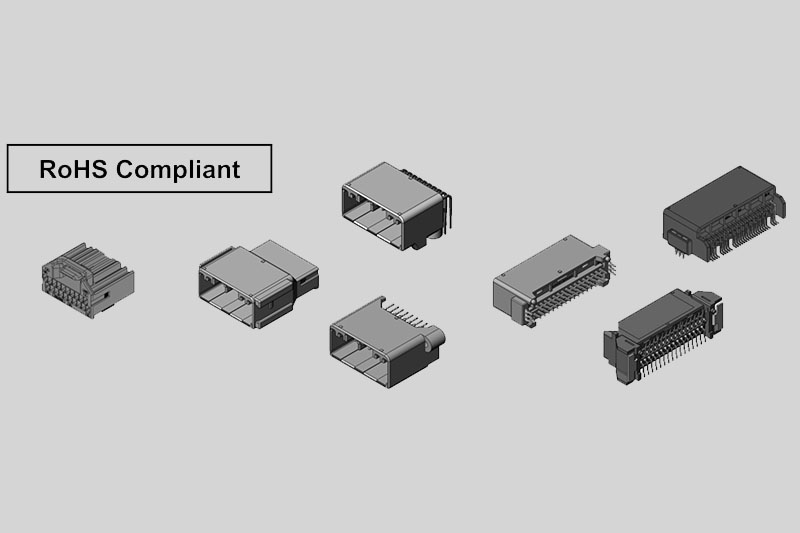

任何连接器在直流或低频下表现为纯电阻，但在高频下，其金属端子构成了寄生电感，端子间的绝缘介质构成了寄生电容。JAE MX34系列的接触电阻极低（<5mΩ），但这仅仅是直流特性。在实际工程中，我们必须关注其阻抗匹配。MX34采用的双触点结构和极短的端子设计，最大限度地降低了回路电感（通常控制在几nH级别），这对于抑制CAN总线上的电压振铃（Ringing）至关重要。工程师在Layout时，应严格保持差分线对（如CANH/CANL）在穿过连接器时的长度一致性，避免因时延差导致共模干扰转化为差模干扰，从而引发误码。

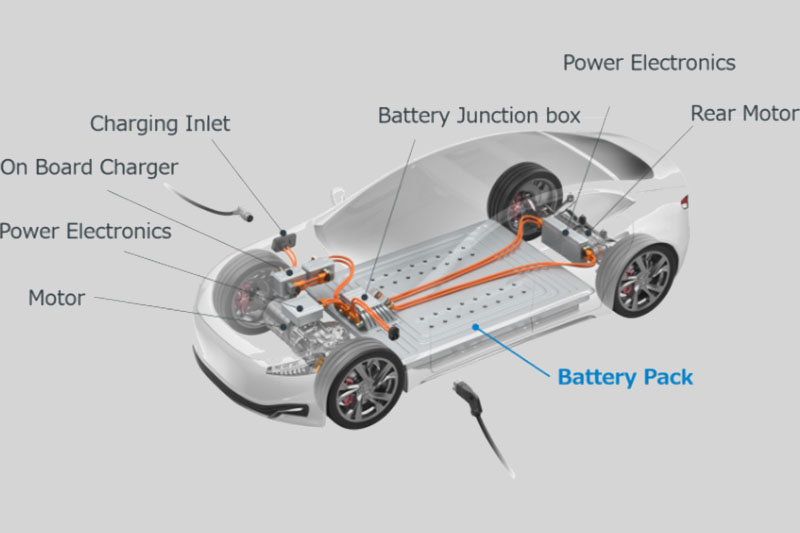

标准的JAE MX34系列属于非防水、非屏蔽连接器。这在车身控制模块（BCM）等对成本敏感的区域内非常适用，但也带来了EMC风险。为了通过严苛的整车EMC测试（如CISPR 25），工程师需要在结构设计上做补偿。主要可以从以下三个方面入手：

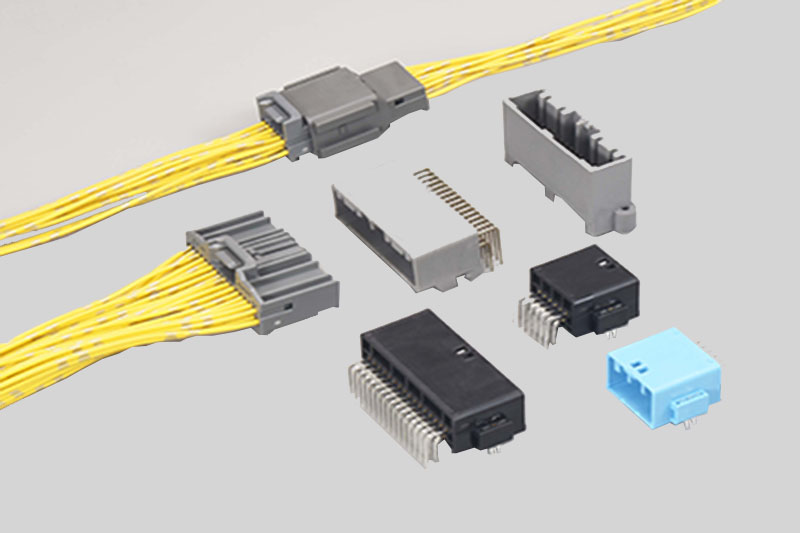

线束屏蔽延伸： 在使用MX34连接传感器时，建议在靠近连接器的线束端增加铁氧体磁环，或者采用带铝箔屏蔽层的线缆，并将屏蔽层进行360°端接（Bonding），阻断通过连接器缝隙向外辐射的能量。
布局避让： 连接器的安装位置应尽量远离大功率继电器或DC-DC转换器，减少近场耦合。
接地策略： 利用金属外壳或额外的接地线，将连接器外壳与系统大地（Chassis Ground）低阻抗连接，提供噪声泄放路径。

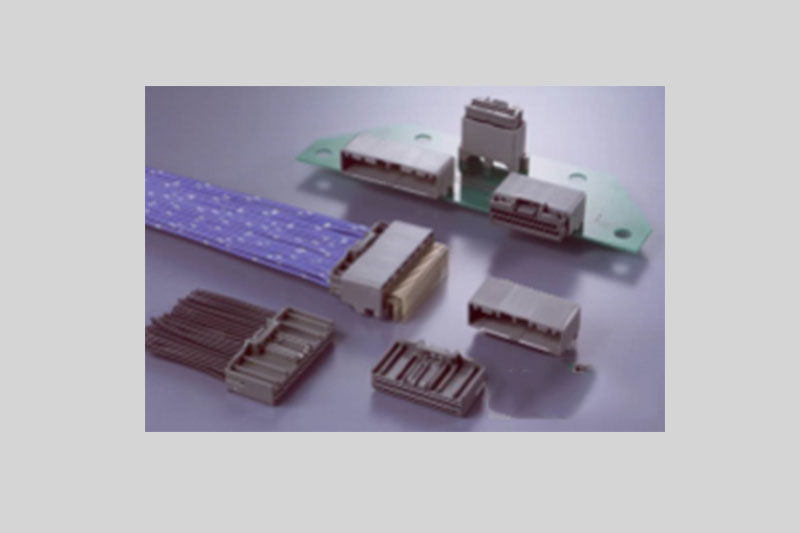

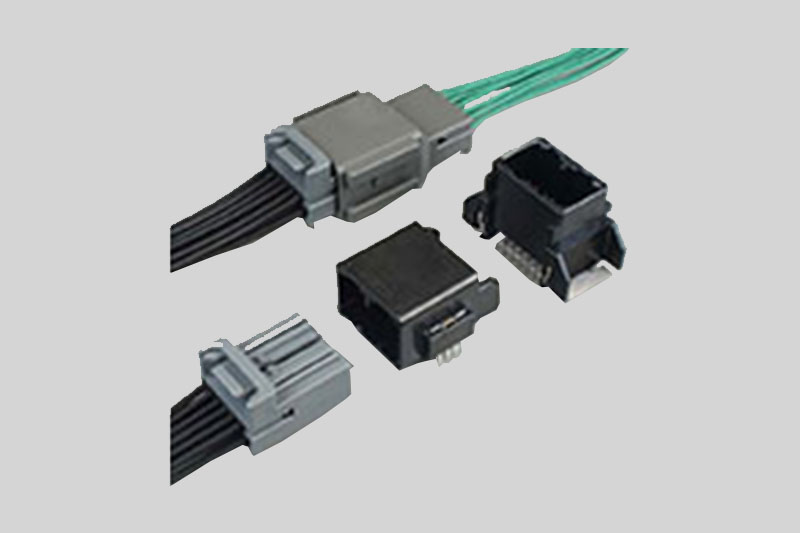

除了连接器本身，外围电路的设计同样关键。由于MX34直接连接长达数米的线束，极易引入静电（ESD）和浪涌。建议在PCB靠近MX34插座的位置预留TVS管阵列（如SOT-23封装），钳位电压通常选择在5V或12V，确保即使外界有几百伏的脉冲干扰，进入芯片端的电压也能被控制在安全范围内。对于特别敏感的信号线，可以考虑串联磁珠（Bead）进行高频滤波。
连接器虽小，却是决定整车EMC性能的关键一环。通过深入理解JAE MX34系列的电感特性和阻抗匹配原理，硬件工程师可以从容应对复杂的电磁环境。在下一次原理图设计中，不妨多花几分钟审视连接器的信号流向与接地策略，这将为后期的EMC整改节省大量的人力物力。
