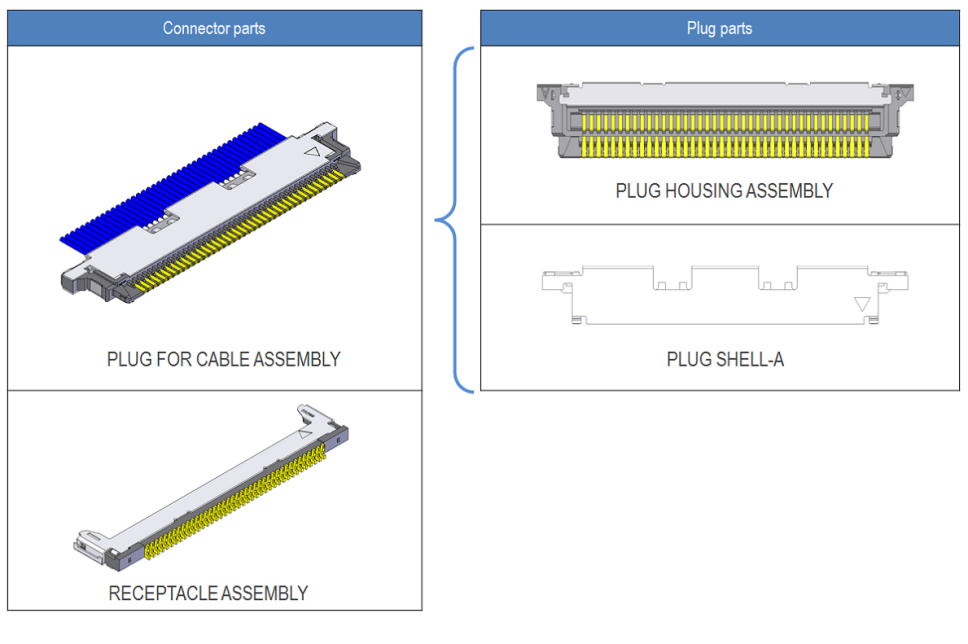

I-PEX CABLINE®-V 20346系列是专为极细同轴线束（Micro Coaxial Cable）设计的高性能连接器系统，具有多项突出的技术优势。
超薄紧凑设计：该系列连接器采用0.4mm的超细间距设计，最大嵌合高度仅为1.15mm，为设备内部节省了宝贵的空间资源。这种紧凑的结构特别适合智能手机、平板电脑、超薄笔记本等对厚度有严格要求的消费电子产品。
高速传输能力：CABLINE®-V 20346系列支持多种高速接口协议，包括USB 3.1 Gen 1（5 Gbps/通道）、eDP（Embedded DisplayPort）、MIPI（移动产业处理器接口）以及V-By-One HS等。这种高速传输能力使其能够轻松应对高分辨率显示需求，为4K甚至8K视频传输提供稳定可靠的数据通道。

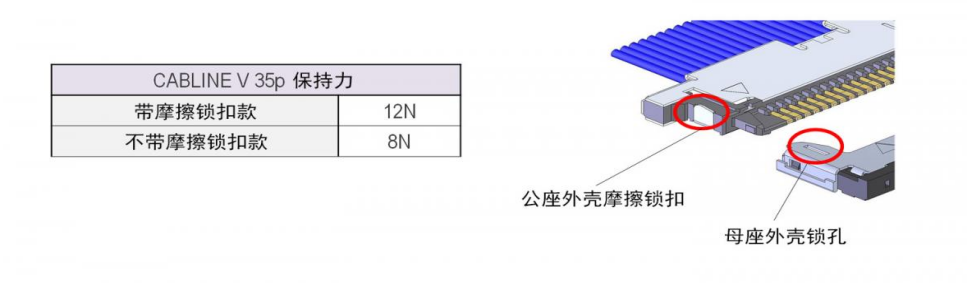

优异的电气性能：该系列连接器采用金属壳体结构，结合机械卡扣设计，不仅提升了接触稳定性，还增强了EMI屏蔽能力。在高速信号传输环境中，这种设计能有效减少电磁干扰，保证信号完整性，避免图像抖动和传输问题。
广泛的兼容性：CABLINE®-V 20346系列支持AWG #40至#46的极细同轴线，以及AWG #36至#46的离散线缆。这种广泛的线材兼容性为工程师提供了更大的设计灵活性，可以根据具体应用需求选择合适的线缆规格。
LVDS（低电压差分信号）技术以其低功耗、高速传输和抗干扰能力，长期在显示接口领域占据重要地位。而极细同轴线束与LVDS技术的结合，则进一步提升了系统性能。

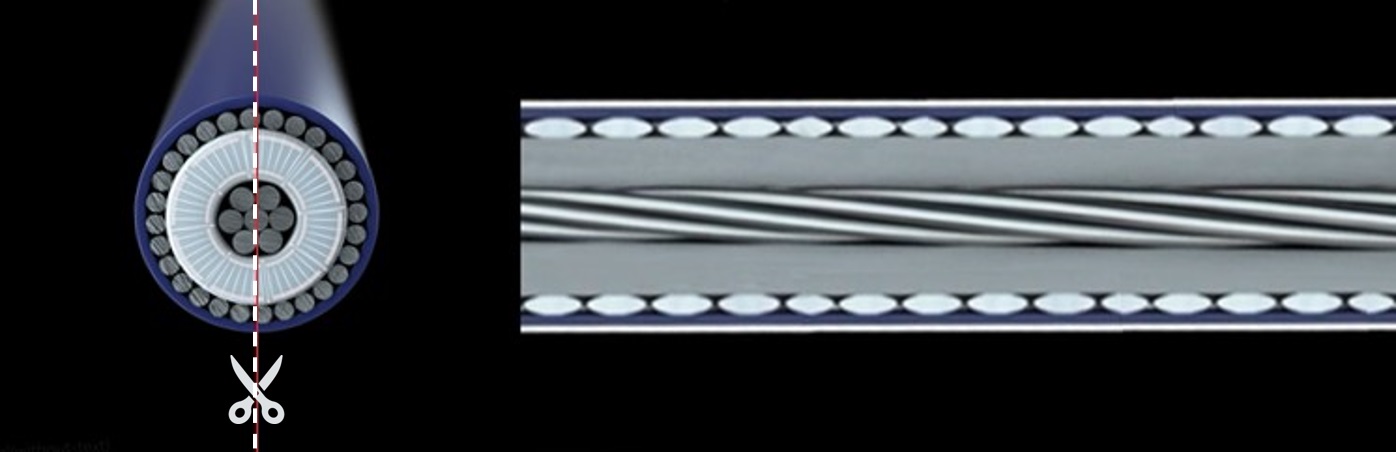

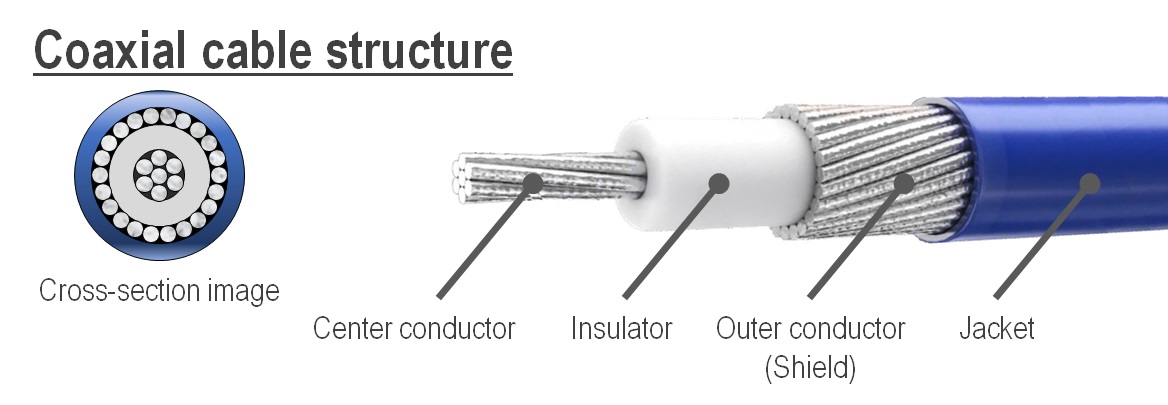

卓越的信号完整性：极细同轴线束由中心导体、绝缘介质、屏蔽层和外护套组成，每根信号线都具备独立屏蔽层。这种同轴结构确保了优异的电磁屏蔽性能，能有效减少串扰与信号反射，在复杂电磁环境下保持信号稳定。
精准的阻抗控制：高速信号对阻抗一致性要求极高，极细同轴线束通常设计为50Ω或100Ω精密阻抗结构。这种精准的阻抗匹配能有效降低信号反射和失真，保证高速信号传输的质量。

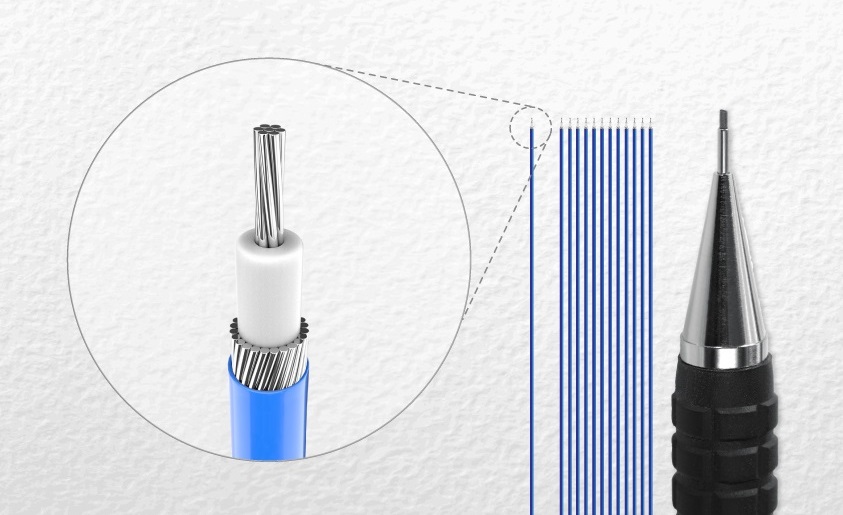

优异的机械性能：极细同轴线直径一般仅为0.3-0.5mm，具有良好的弯曲性能和柔韧性。这使得它能够在板对板、模块内部等狭小空间灵活布线，兼顾设计自由度与信号质量。
环境适应性：极细同轴线束通常采用高质量材料制造，具备耐弯折、耐高温和抗湿热能力，适合车载、工业等严苛环境下的应用。
消费电子领域：在智能手机、平板电脑和超薄笔记本电脑中，CABLINE®-V 20346系列LVDS极细同轴屏线被广泛应用于显示屏与主板之间的连接。其超薄设计和高速传输能力完美契合了消费电子产品轻薄化、高清晰度的发展趋势。
车载显示系统：随着汽车智能化程度的提高，车载显示屏的数量和尺寸不断增加，对显示信号传输的稳定性和抗干扰性提出了更高要求。极细同轴线束凭借其优异的屏蔽性能和环境适应性，成为车载显示系统的理想选择。
工业与医疗设备：在工业相机、医疗影像设备等精密仪器中，信号传输的稳定性和可靠性至关重要。CABLINE®-V 20346系列连接器结合极细同轴线束，能为这些设备提供高质量的图像传输解决方案。
无人机与智能穿戴设备：在空间受限的无人机摄像头模块和智能穿戴设备中，微型同轴线可在有限空间内传输高速视频与传感信号，同时降低系统重量，提高设备可靠性。
明确信号需求：在选择CABLINE®-V 20346系列连接器时，首先需要明确信号类型与传输速率。如果仅用于低速I/O应用，选择高性能连接器可能导致成本浪费；而对于高速差分应用，如eDP、USB3.x等，该系列连接器则能充分发挥其性能优势。

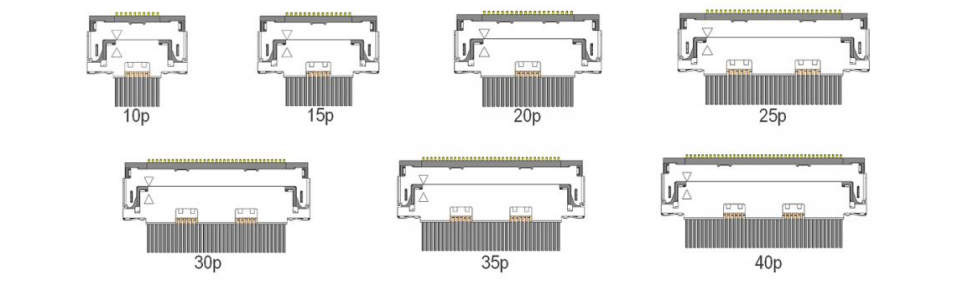

合理配置针脚数量：CABLINE®-V 20346系列提供10、15、20、25、30、35、40等多种Pin数选项。工程师需要根据实际信号需求合理选择针脚数量，30Pin型号足以容纳多个高速差分对，并支持多种控制信号。
线材选择与匹配：选择与之匹配的AWG #40或更细同轴线，并保持50Ω阻抗一致性。PCB布局需预留水平插拔空间并注意高度限制，布线时应避免过度弯折，并遵循微型同轴线的最小弯曲半径规范。
EMI防护考虑：若应用场景对EMI要求较高，可增加线束屏蔽层或选用带屏蔽与锁扣的CABLINE-VS系列。合理的屏蔽设计能进一步提升系统的抗干扰能力。
随着显示技术向更高分辨率、更高刷新率方向发展，对屏线传输能力的要求也在不断提升。从4K到8K，再到未来的更高分辨率显示，极细同轴线束正朝着更高带宽、更小直径、更低串扰的方向演进。尤其在AI、AR/VR、车载视觉等新兴领域中，对高速、柔性、轻量化线束的需求愈发迫切，CABLINE®-V 20346系列及其后续产品将继续在高速显示传输领域发挥重要作用。
总结而言，I-PEX CABLINE®-V 20346系列LVDS极细同轴屏线凭借其超薄紧凑的设计、高速传输能力、优异的电气性能和广泛的兼容性，已成为高速显示应用领域的优选方案。工程师在设计高分辨率显示系统时，合理选择和应用这一技术方案，将能显著提升系统性能和可靠性，为终端用户带来更优质的视觉体验。
