随着5G网络的大规模部署和数据中心流量的指数级增长，高速信号传输对连接器性能提出了前所未有的要求。ERNI MiniBridge系列连接器以其紧凑设计在部分通信设备中有所应用，但要满足10Gbps乃至更高速率的数据传输，必须克服信号完整性、阻抗匹配、串扰抑制等多重技术挑战。本文将系统分析高速通信对连接器的核心要求，评估MiniBridge的技术适应性，并提供国产高速连接器替代方案的创新技术路径。

一、高速通信对连接器的核心挑战

1. 信号完整性要求
高速数字信号对连接器性能极为敏感：
•带宽需求：5G前传网络要求25Gbps以上，数据中心向400G/800G演进
•插入损耗：在Nyquist频率下，通常要求<-3dB@12.5GHz
•回波损耗：需优于-15dB@12.5GHz，减少信号反射
•时域参数：上升时间劣化需控制在20%以内
2. 阻抗连续性
高速传输线阻抗匹配至关重要：
•标称阻抗：单端50Ω，差分100Ω，需严格控制±10%偏差
•不连续性：连接器区域阻抗变化需最小化
•端接匹配：需考虑驱动器和接收器端接要求
•过孔优化：连接器焊盘区域过孔反焊盘设计
3. 串扰与隔离
高密度互联中的信号干扰：
•近端串扰：相邻通道需优于-40dB@12.5GHz
•远端串扰：需优于-50dB@12.5GHz
•模式转换：共模-差模转换需最小化

•屏蔽效能：全频段屏蔽效能需>40dB

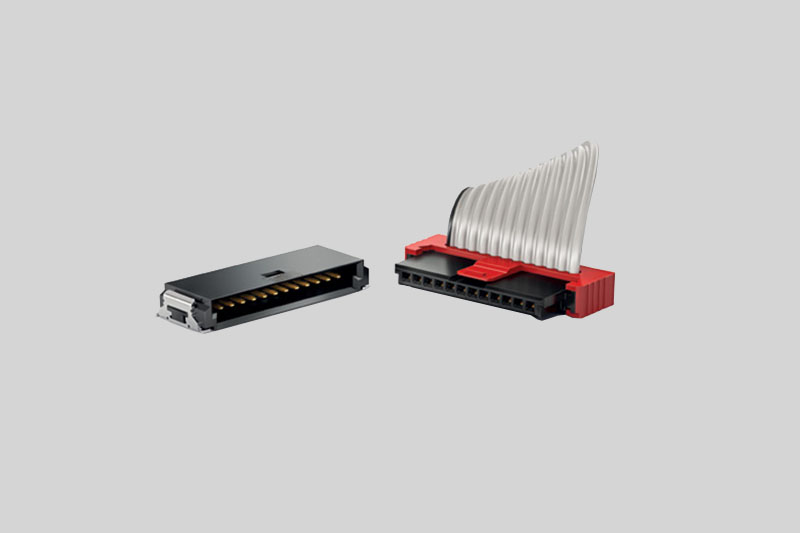

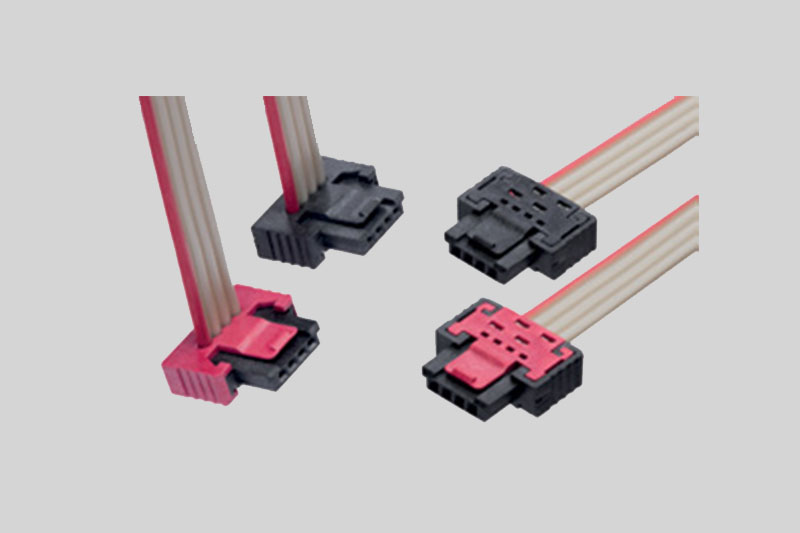

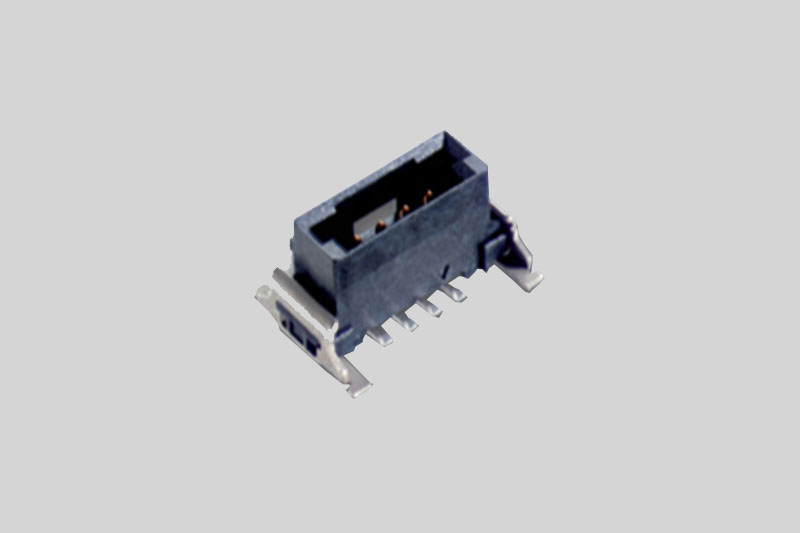

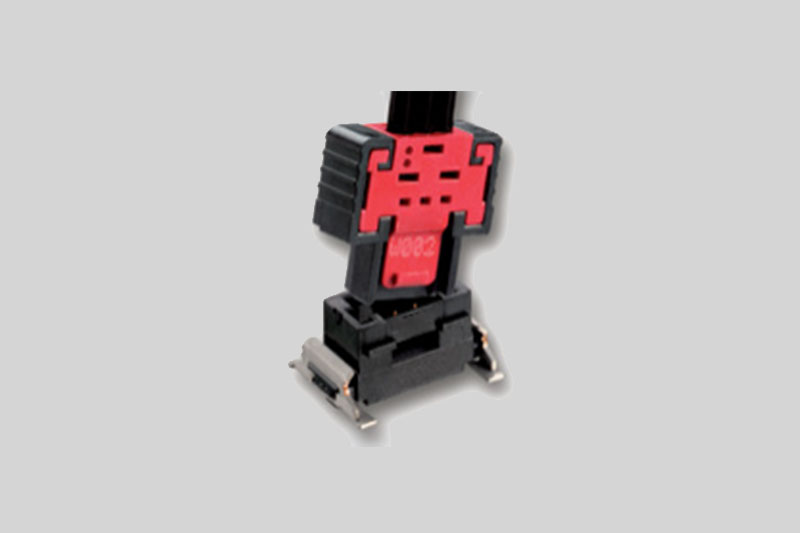

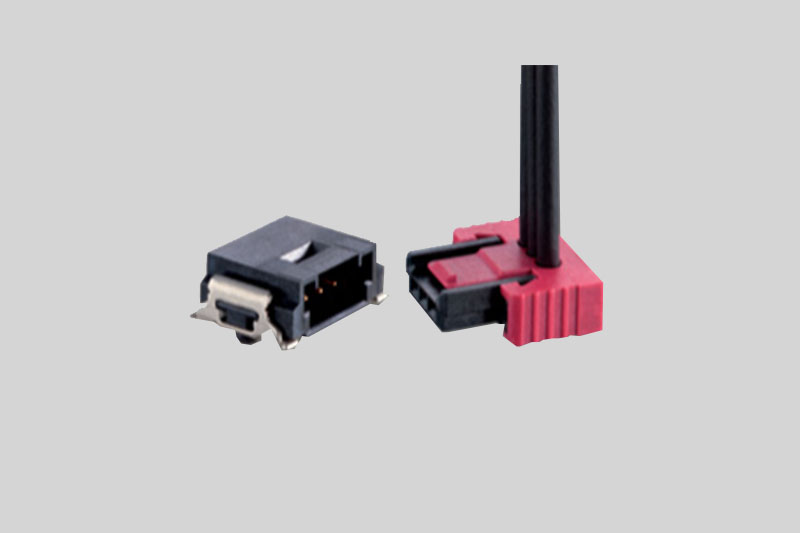

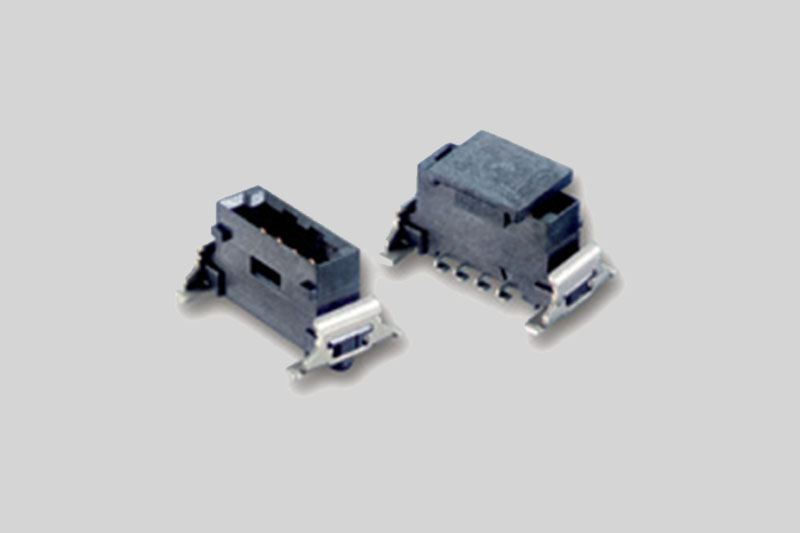

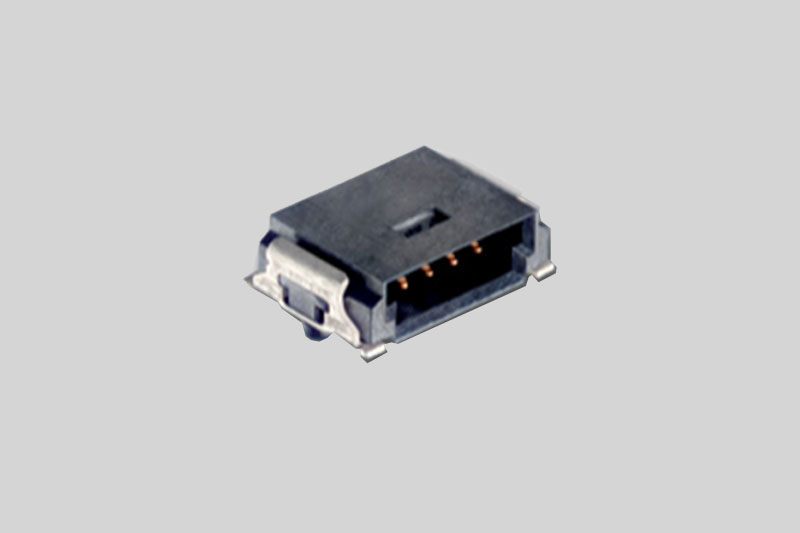

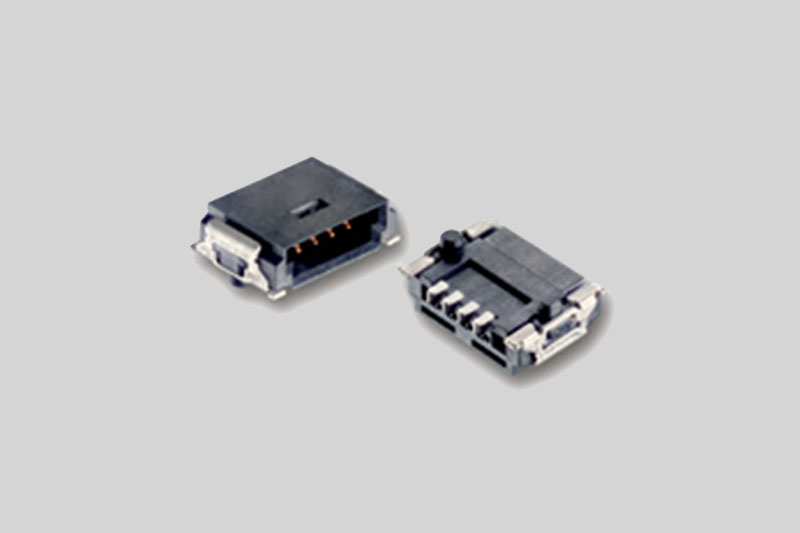

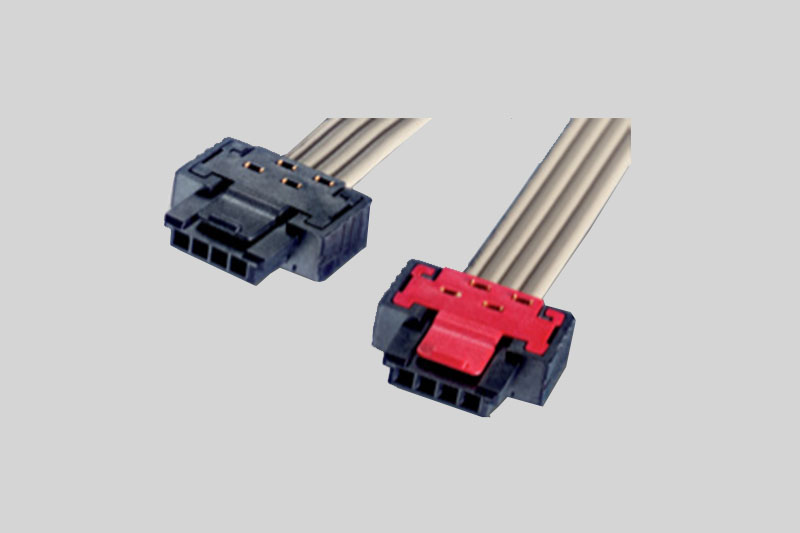

二、ERNI MiniBridge在高速通信中的技术评估

1. 现有性能分析
标准MiniBridge在高速应用中的表现：
•频率特性：3GHz内表现良好，6GHz以上性能下降明显
•结构限制：1.27mm间距在10Gbps以上速率时串扰显著
•阻抗控制：标准设计未针对高速做阻抗优化
•应用场景：适用于1Gbps以下速率场景
2. 技术局限性
高速通信应用中的主要限制：
•带宽不足：难以满足25G/56G PAM4要求
•串扰问题：高密度下相邻信号干扰严重
•反射控制：连接器区域反射较大
•散热挑战：高速信号带来额外热损耗

三、国产高速连接器技术突破

1. 高频设计优化
结构创新：
•带宽扩展：优化设计支持25Gbps NRZ，56Gbps PAM4
•阻抗匹配：精确控制连接器区域阻抗连续性
•信号优化：专用高速引脚布局，减少串扰
•屏蔽增强：360度全周屏蔽，转移阻抗<5mΩ
材料升级：
•低损耗材料：Dk 3.2±0.05，Df<0.002@10GHz
•高频基材：特种LCP材料，频率稳定性优异
•镀层优化：金镀层厚度1.27μm，确保高频接触
2. 信号完整性保障
仿真驱动设计：
•3D全波仿真：HFSS优化连接器高频特性
•通道仿真：系统级通道性能验证
•敏感度分析：工艺偏差对性能影响分析
•设计优化：基于仿真结果的迭代优化
测试验证体系：
•S参数测试：DC-20GHz全频段S参数测试
•眼图测试：10Gbps/25Gbps眼图分析
•误码测试：10^-12误码率下性能验证
•一致性测试：行业标准一致性测试
3. 关键性能指标
国产高速版本优化成果：
•插入损耗：<-2.0dB@12.5GHz，较标准版改善40%
•回波损耗：<-18dB@12.5GHz，改善6dB
•串扰抑制：相邻通道<-45dB@12.5GHz
•阻抗控制：100Ω±8%，满足高速要求

四、通信行业应用案例

1. 5G基站应用
某5G Massive MIMO AAU采用国产高速方案：
•应用场景：射频单元与数字单元间高速CPRI/eCPRI连接
•技术要求：25Gbps速率，误码率<10^-12，工作温度-40°C至+85°C
•解决方案：优化阻抗匹配，增强屏蔽，集成应力消除
•测试结果：通过3GPP 38.141测试，已规模商用部署
2. 数据中心光模块
400G光模块高速连接方案：
•速率要求：4×56Gbps PAM4信号传输
•空间限制：QSFP-DD封装内高密度连接
•技术突破：开发0.8mm间距版本，支持56Gbps PAM4
•性能指标：插入损耗<-3.5dB@14GHz，满足400G要求
3. 网络交换机高速背板
数据中心交换机背板连接：
•系统要求：32×25Gbps全双工交换容量
•密度挑战：1U高度内实现1024个高速连接
•创新方案：开发高密度矩阵式连接器，集成导向功能
•应用效果：交换机带宽密度提升3倍，功耗降低20%

五、测试与认证体系

1. 通信行业标准
国际标准：
•IEEE 802.3：以太网物理层标准
•OIF CEI：光互联论坛通用电气接口
•SFF：小型化光纤通道标准
•InfiniBand：高速串行互连标准
国内标准：
•YD/T：通信行业标准系列
•CCSA：中国通信标准化协会标准
•企业标准：设备制造商特殊要求
2. 测试验证方法
高频测试：
•VNA测试：使用4端口以上VNA进行S参数测试
•TDR测试：时域反射计测试阻抗连续性
•误码测试：BERT误码率测试
•眼图测试：实时眼图分析
系统测试：
•系统误码：整机系统误码率测试
•压力测试：高温高压环境下性能测试
•兼容性测试：与不同厂商设备互联测试
•长期测试：7×24小时长期稳定性测试

六、成本效益分析

1. 技术成本对比
进口高速方案：
•采购成本：25G+高速连接器单价$15-50
•认证成本：行业认证费用高
•供货周期：通常12-16周
•定制费用：特殊设计费用高昂
国产方案优势：
•成本节约：单价降低30-50%
•快速交付：供货周期6-8周
•联合开发：免费定制设计支持
•本地服务：快速技术支持响应
2. 全生命周期价值
直接效益：
•采购成本：单设备成本节约$20-100
•质量成本：质量一致性高，降低故障率
•库存优化：本地供应降低安全库存
•维护成本：快速备件供应减少停机
战略价值：
•供应链安全：避免国际贸易风险
•技术自主：掌握高速连接核心技术
•标准参与：参与行业标准制定
•生态建设：推动产业链协同发展

七、未来发展趋势

1. 技术演进方向
更高速率：
•112G PAM4：下一代高速接口标准
•224G PAM4：未来数据中心需求
•相干通信：高速相干光通信连接
•太比特时代：向Tbps级速率演进
集成创新：
•光电混合：电连接与光连接集成
•有源连接：连接器集成信号调理
•智能监控：内置传感器和监控功能
•液冷集成：高速连接与液冷系统集成
2. 应用场景扩展
新兴领域：
•6G研究：太赫兹通信连接需求
•量子通信：量子设备特殊连接
•边缘计算：边缘设备高速互联
•AI计算：AI集群高速互连

结语

高速通信连接器是5G和数据中心等新基建的关键基础元件。国产高速连接器解决方案通过在高频设计、信号完整性、制造工艺等方面的持续创新，已能够满足10Gbps-56Gbps高速传输需求，并在多个通信设备中实现规模化应用。
对于通信设备制造商而言，选择高速连接器方案需综合考虑性能指标、可靠性、成本控制和供货稳定性。国产高速连接器凭借不断提升的技术水平、显著的性价比优势和本地化服务能力，正成为越来越多厂商的可靠选择。

随着通信技术向更高速率、更高频率发展，高速连接器将持续演进。通过深入的技术研发、严格的质量控制和紧密的产业链合作，国产连接器必将在全球通信基础设施建设中发挥更加重要的作用。
