I-PEX CABLINE®-V 20346系列采用0.4mm间距设计，这一微小间距在同类产品中处于领先水平。连接器采用水平插拔方式，最大嵌合高度仅为1.15mm，名义高度为1.0mm，这种超薄设计使其能够轻松适应现代电子设备的紧凑内部空间。

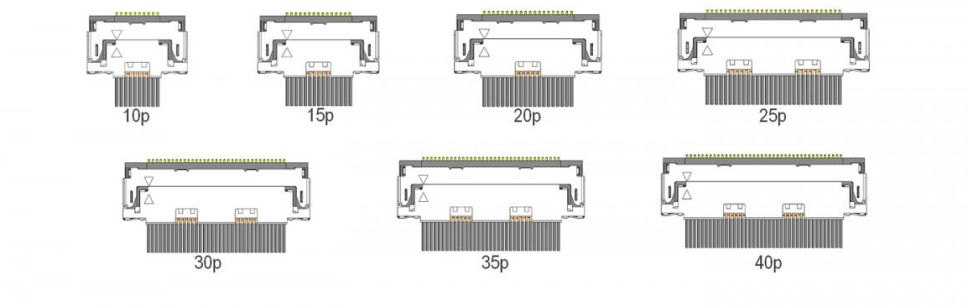

该系列产品支持多种Pin数配置，包括10、15、20、25、30、35和40针，为用户提供了灵活的选择空间。在电缆规格方面，支持AWG #40至#46的极细同轴线，以及AWG #36至#46的离散电缆。这种多样化的配置使其能够满足不同应用场景的特定需求。

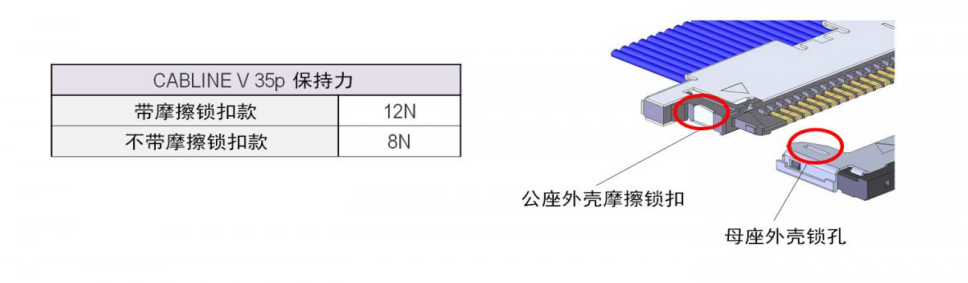

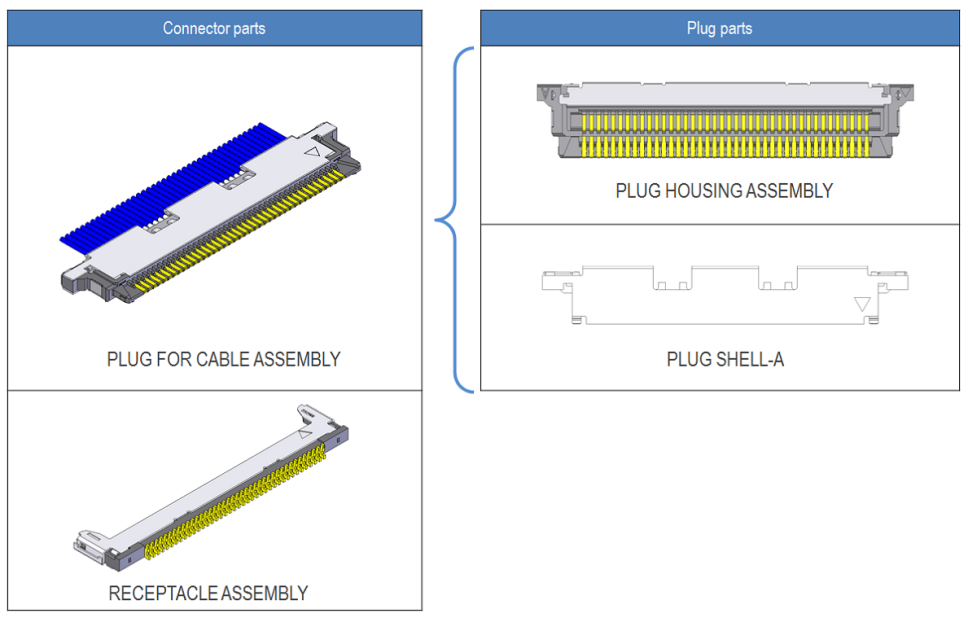

连接器的结构设计体现了I-PEX在精密制造方面的深厚积累。外壳采用摩擦锁扣结构，提供高保持力，确保连接稳定性。母座端子采用音叉式设计，插入时可排除异物，显著提高了导通可靠性。金属外壳不仅增强了机械强度，还提供了优异的阻抗匹配和EMI屏蔽性能。

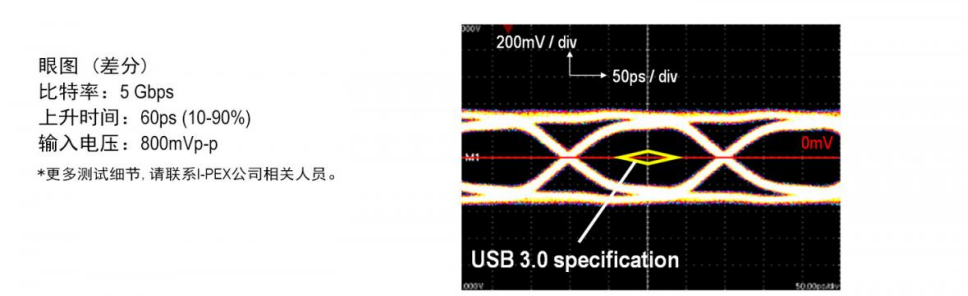

在电气性能方面，I-PEX CABLINE®-V 20346系列表现出色。它支持USB 3.1高速数据传输，每通道传输速率可达5Gbps，完全满足现代高清显示和高速数据传输的需求。对于不同规格的电缆，其额定电流也有所不同：AWG #44每接触点0.1A，AWG #42每接触点0.24A，AWG #40每接触点0.3A，最多支持40个接触点；AWG #36每接触点0.8A，最多支持12个接触点。

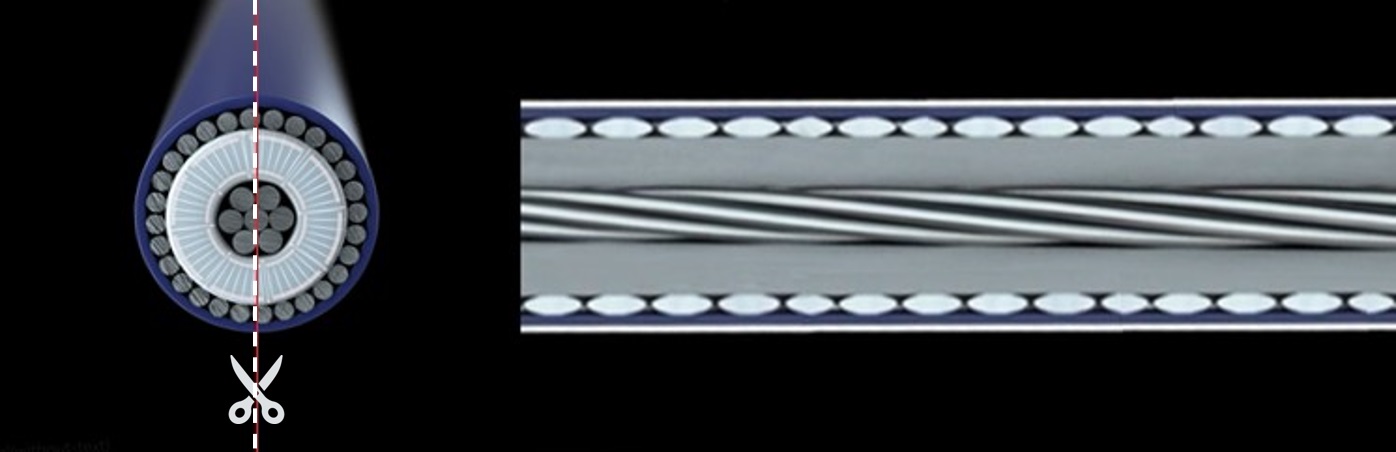

极细同轴电缆的结构优势在于其多层屏蔽设计。中心导体被绝缘层、外层导体和外被覆盖，这种结构能有效降低信号反射与串扰，显著提升高速数据信号的完整性。相比传统扁平排线，极细同轴线在传输稳定性、抗干扰能力和信号同步性方面都有显著优势。
I-PEX在材料选择上坚持高标准，确保产品的长期可靠性。连接器外壳采用LCP（液晶聚合物）材料，这种材料具有优异的尺寸稳定性和耐高温性能。接触件采用铜合金镀金工艺，既保证了良好的导电性，又提高了耐腐蚀性。
电缆方面，采用FEP、PFA等高性能绝缘材料，导体为镀锡铜线或镀银铜线。这些材料的选择不仅保证了电气性能，还提高了电缆的柔韧性和耐久性。根据客户需求，线束长度和颜色均可定制，体现了产品的高度灵活性。
制造过程中，I-PEX采用多种焊接技术，包括热压焊接、激光焊接等，确保连接可靠性。所有产品均符合ROHS标准，满足环保要求。性能测试方面，进行100%全检，测试项目包括导通阻抗（5Ω）、DC耐压（200V/20MΩ）、AC耐压（100V/0.5mA）以及瞬间断短路测试（3秒）。
I-PEX CABLINE®-V 20346系列广泛应用于多个高端领域。在消费电子方面，主要用于智能手机、平板电脑、笔记本电脑的显示屏连接，特别是对空间要求极高的超薄设备。在专业领域，应用于医疗设备（如内窥镜、便携式检测设备）、安防监控系统、工业显示屏等。
近年来，随着无人机、VR/AR设备、车载电子（特别是ADAS系统）的快速发展，对高性能微型连接器的需求日益增长。I-PEX CABLINE®-V 20346系列凭借其优异的性能，在这些新兴领域也找到了广泛应用。
值得注意的是，该系列产品不仅提供原装正品，市场上也有多家厂商提供兼容替代品。例如苏州庆顺电子科技有限公司就提供兼容I-PEX CABLINE® V 20346系列的连接器，料号包括20346-010T-32R、20346-015T-32R、20346-020T-32R等。这种兼容产品的出现，既降低了用户的采购成本，也反映了该系列产品的市场认可度。
随着电子产品向更高频率、更小尺寸发展，极细同轴电缆技术也面临新的挑战。未来发展趋势包括：进一步减小线径、提高传输速率、增强柔韧性和可靠性。I-PEX等领先厂商正在研发新一代产品，以应对5G、物联网、人工智能等新技术带来的需求变化。
然而，极细同轴电缆的制造也面临技术挑战。生产过程复杂，对精度要求极高，导致制造成本居高不下。如何在大规模生产中保持产品的一致性和可靠性，是行业需要解决的关键问题。
此外，随着eDP、DisplayPort、SerDes等接口标准向更高带宽发展，对连接器的性能要求也在不断提高。I-PEX CABLINE®-V 20346系列需要持续升级，以满足未来设备的更高要求。
I-PEX CABLINE®-V 20346系列LVDS极细同轴屏线电缆代表了微型连接技术的高水平，其精巧的设计、优异的性能和广泛的应用前景，使其成为现代电子设备不可或缺的关键组件。随着技术的不断进步和市场需求的持续增长，这类高性能微型连接器将在推动电子产品创新方面发挥越来越重要的作用。
对于工程师和采购人员而言，深入了解这类产品的技术特点和应用场景，有助于做出更明智的设计和采购决策，为产品创新提供有力支持。
