在超薄笔记本、车载中控、工业手持设备的屏显设计里，I-PEX CABLINE-VS 20453-020T 几乎是绕不开的一颗料——0.5mm pitch、20pin、水平对插、1.1mm 嵌合高度，配 #40–#44 AWG 极细同轴，跑 eDP/LVDS 稳得很，还进了 VESA eDP 标准。但这两年原厂交期飘忽、溢价明显，BOM 成本压力一大，工程师和采购就开始问同一件事：这颗料能不能用国产替代，而且"完美兼容"不翻车？

先把 20453-020T 的"硬参数"对齐

替代的第一步不是看价钱，是把原料的规格卡准：

• 系列定位：CABLINE-VS 插头线缆组件（对应板端座是 20455-020E），20pin、0.5mm pitch、水平嵌合、mated height 1.1mm Max

• 线规支持：极细同轴 #36/#38/#40/#42/#44/#46 AWG，单针电流随线径走，#44 AWG 时 0.1A/contact（满 50pin 计）

• 速率天花板：VS 系列单 lane 标称最高 40Gbps（USB4 Gen4 级别），20pin 跑 eDP HBR3 / LVDS / V-by-One 绰绰有余

• 后缀差异：20453-020T-01 / -02 / -03 / -11 / -12 / -13 区别在镀层、线缆出线方向与锁扣细节，换替代件时后缀不能只看"020T"就下单

💡 官方层面其实有"第一替代"——JAE HD 系列在 VS 机械尺寸上是 I-PEX 点过头的兼容件。但如果目标是国产 + 降本 + 交期可控，就得往下看。

"外形能对上"≠ 完美兼容

很多国产线厂宣传"PIN 对 PIN 替代 I-PEX"，但屏线翻车（花屏、间歇性黑屏、插拔几次锁扣崩了）基本都栽在三个地方：

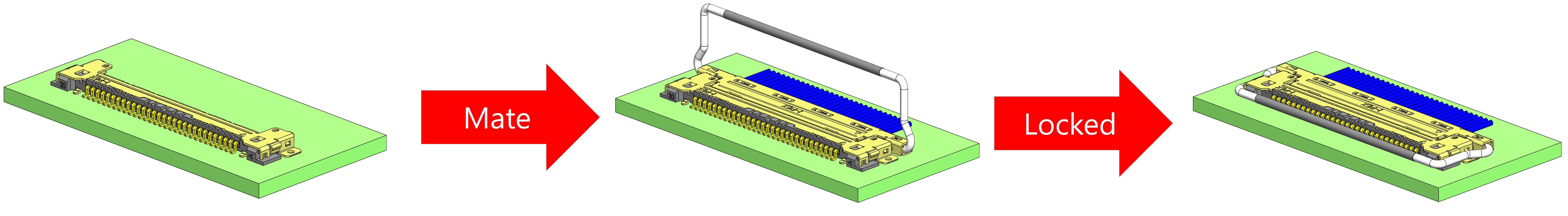

1. 锁扣手感与保持力

原厂 VS 用的是磷青铜 + LCP 外壳的小摩擦锁，1.1mm 高度下卡扣行程很短。国产件如果直接抄外形、材料降级，插拔 30 次（I-PEX 标称耐用次数）后保持力掉得快，组装线工人手感也能摸出"偏松"。现在做得细的国产厂会用高强度 LCP + 锁扣拓扑加深深壁厚，实测保持力能拉到原厂 115% 左右，85℃ 老化后不回弹。

2. 阻抗一致性

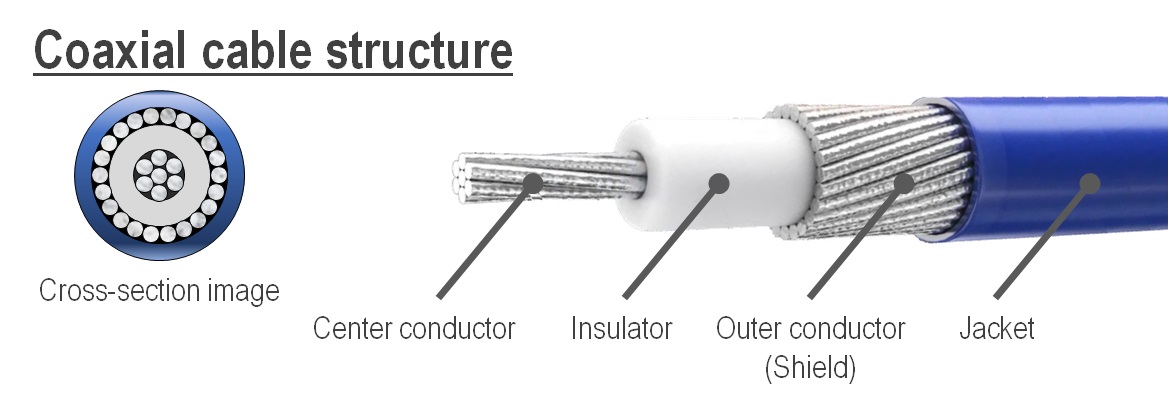

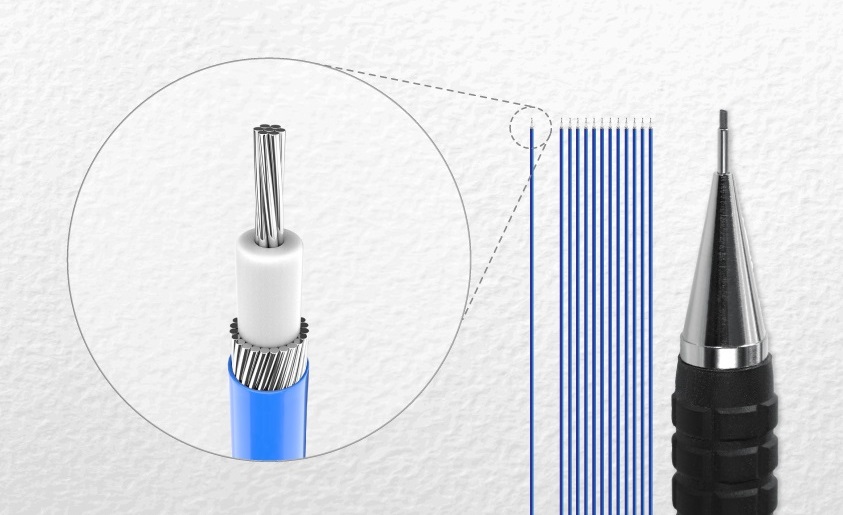

LVDS/eDP 虽然对阻抗没 PCIe 那么凶，但 CABLINE-VS 配的是 50Ω 极细同轴（#38 及以下）或 45Ω（#36 及以下）。国产线常见的坑是发泡绝缘层均匀度不够，整束线阻抗漂到 ±5Ω 以外，长线跑 4K@60 eDP 就容易偶发误码。做得扎实的厂会把特征阻抗公差压到 ±3Ω 以内，并配 TDR 逐根扫。

3. 端子共面与焊接

20453-020T 是线缆组件，端子压接在同轴芯线上，尾部进 PCB 座。国产替代如果冲压模具精度不够，20pin 端子共面度一偏，插进 20455-020E 座里就会有"几 pin 接触电阻偏高"的隐患。再加极细同轴传统的直热压焊容易芯线脆化，目前有厂在用阶梯式预热焊接 + AOI 焊点全检补这道工序。

国产替代的"并行验证"路径

想做到"完美兼容"四字，不建议一刀切换料，更稳的打法是并行验证三步走：

1. 基准锚定：先拿 I-PEX 原厂 20453-020T 做 golden sample，跑通 TDR（时域反射）+ S 参数 + 插拔 30 次 + 85℃/85%RH 老化这套基准数据

2. 国产样件对标：引入 2–3 家国产兼容件（注意要带 20453-020T 后缀对应的出线方向和镀层），同条件跑 SI + EMC + 机械耐久

3. 小批放量：PCB 样机阶段就把国产线束焊上去实测屏端，没问题再转量产，采购合同里把"100% 通道测试 + 端接良率"写进放行标准

⚠️ 一个容易踩的细节：CABLINE-VS / CABLINE-V / 20453 / 20454 这几个子系列机械互不通用，哪怕都是 0.5mm pitch 20pin，也不能因为"看着像"就混替。20453-020T 只能对 20455-020E 的座，换错系列样机都插不进去。

回到开头那句——"完美兼容"不是卡尺对上就行，是锁扣手感、阻抗曲线、焊接良率、批量一致性四件事同时过关。国产极细同轴屏线这三年进步很快，AWG #40–46 的自动端接、双屏蔽线径、LCP 锁扣这些原来 I-PEX 独占的工艺，现在头部国内线束厂基本都能跑通。剩下的事，就是把验证做细，别省那几套 TDR 样品钱——屏线翻车的售后成本，可比 connector 本身贵多了。

如果你手头正好是 20453-020T 这颗料在选型，建议先确认三件事：屏端是 LVDS 还是 eDP HBR3 起跳、线长是 150mm 以内还是更长（影响阻抗预算）、座子是不是 20455-020E 原厂。这三个定了，替代方案往哪边偏，基本就有谱了。
