做嵌入式显示、便携工控或者 VR/笔电方案的人，对 CABLINE-UM 这个系列应该不陌生。0.4 mm 间距、垂直插拔、ZenShield® 全屏蔽，标称 40 Gbps/lane（PAM3），eDP、V-By-One、USB4 都能跑，是眼下极细同轴线屏线里的"顶配"选型之一。其中 20878-050T-01 是 50 pin 的 plug housing，配合 20877-050T-01 线组和 20879-050E-01 母座使用，常见于 4K 屏、双 eDP、高刷车载中控这类对带宽和体积都挑剔的场景。

但料号选对了，不等于屏就稳了。我这两年经手过几条 20878-050T-01 的量产案子，闪屏、水波纹、间歇性花屏 的工单占了大半——而且 90% 不是线材本身不良，是装配和周边电路把这条"高速贵族线"给用残了。下面把几个最典型的坑按现象拆开讲。

🎯 先把 20878-050T-01 的几个关键参数钉死

排坑之前，得知道这条线的"脾气"在哪：

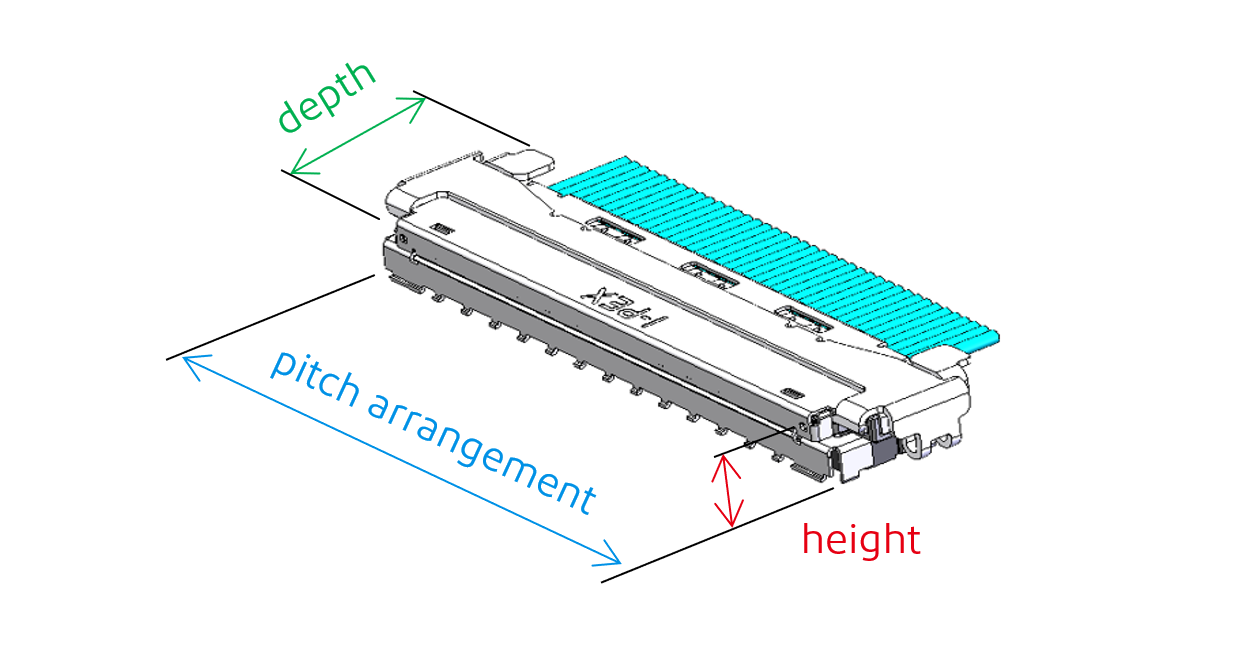

• Pitch 0.4 mm，50 pin，嵌合高度 2.2 ±0.15 mm，有效嵌合长度 ≥ 0.65 mm

• 支持 AWG #36–44 微同轴，特性阻抗约 45 Ω，AWG44 以下官方标注 "Characteristic impedance unmatching"，再细就不保阻抗了

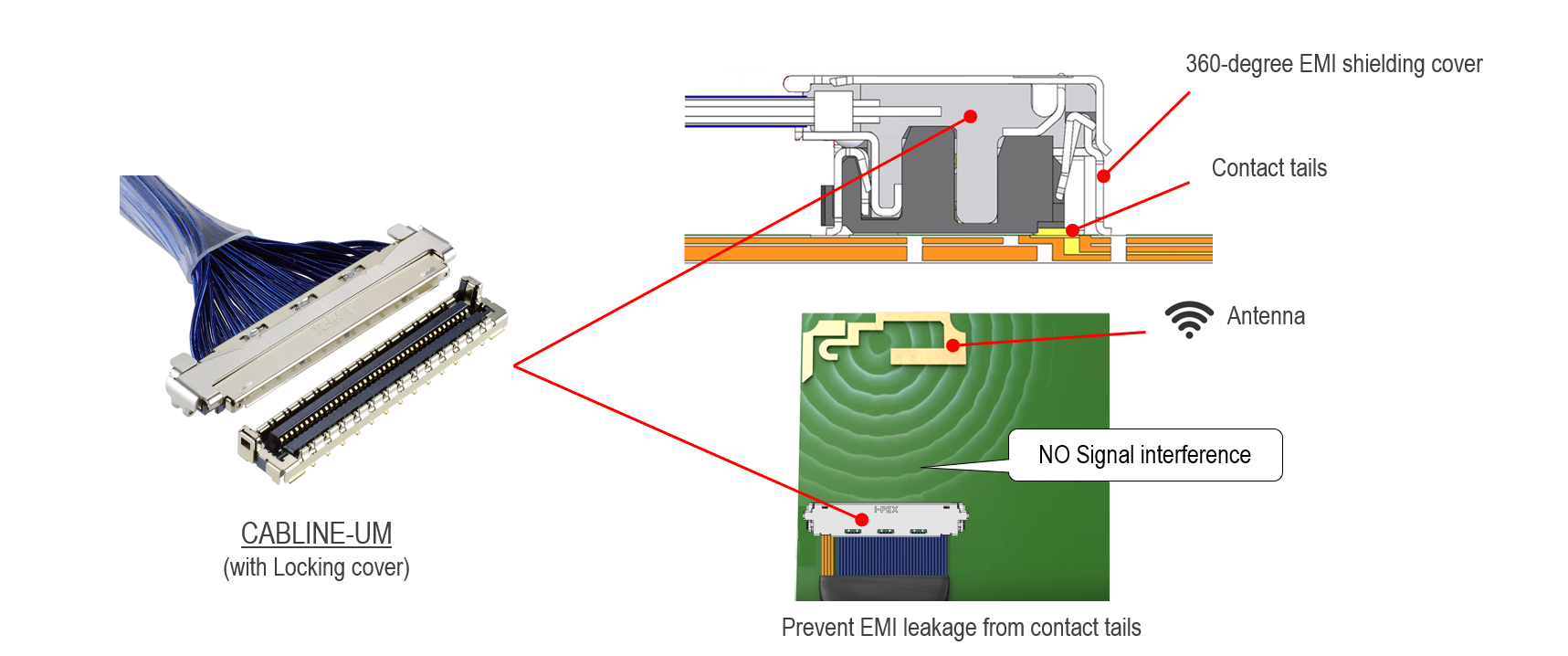

• ZenShield® 全屏蔽 + 多点接地结构，机械锁盖（lock cover）防松脱

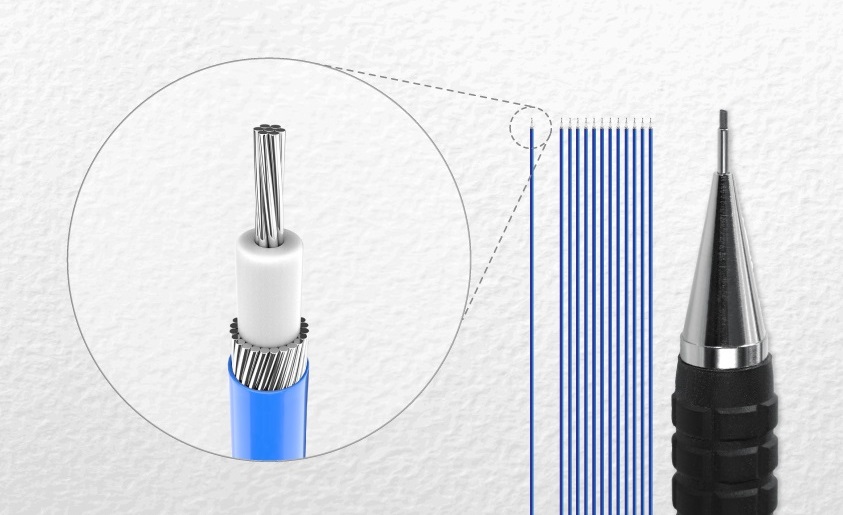

• 微同轴结构，插拔寿命典型 30 次，反复拆装或弯折是硬伤

• 匹配母座 20879-050E-01，整机侧通常是 SMT 贴装

⚠️ 这几个参数直接对应后面三个坑：嵌合 0.65 mm 决定"是不是真插到位"、45 Ω 阻抗决定弯折半径不能乱来、ZenShield 多点接地决定屏蔽层怎么焊。

⚡ 坑一：闪屏 —— 多半是"没咬合紧 + 电源纹波"的组合拳

典型现象：开机跑一会儿屏开始闪，拍打设备、轻压线头时闪屏频率变化，或者冷机正常、热机 20 分钟后开始跳。

20878-050T-01 这套是 垂直插拔 + 锁盖（lock cover） 结构，锁盖没扣死、或者母座 SMT 那边因为板弯导致嵌合深度没到 0.65 mm，接触就会处于"似接非接"。微同轴每 lane 跑的是 GHz 级差分，CLK 那几对一旦接触阻抗飘，屏端 RX 的 CDR 直接掉锁——表现出来的就是闪屏、偶发黑帧。

排查顺序：

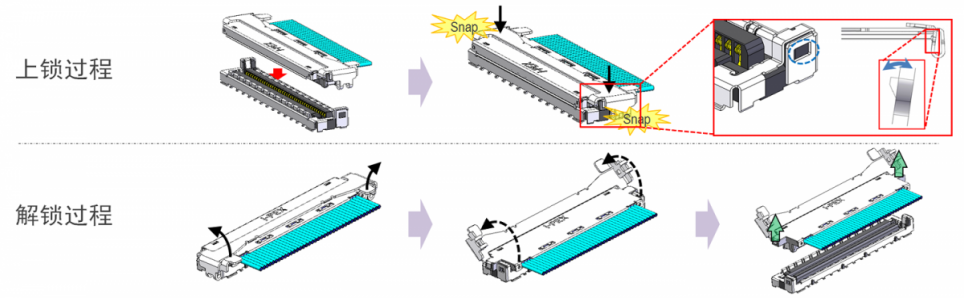

1. 先看锁盖有没有"咔"到位。很多人是手推 plug 感觉卡住了就完事，没翻 lock cover。正确顺序是 plug 垂直压到底 → 锁盖合上 → 用手指甲勾一下锁盖前端确认咬住壳体。

2. 抖线测试。屏闪时轻轻晃动 cable 根部 5 cm 范围，如果闪频跟着变，基本锁定接触问题，不是信号本身。

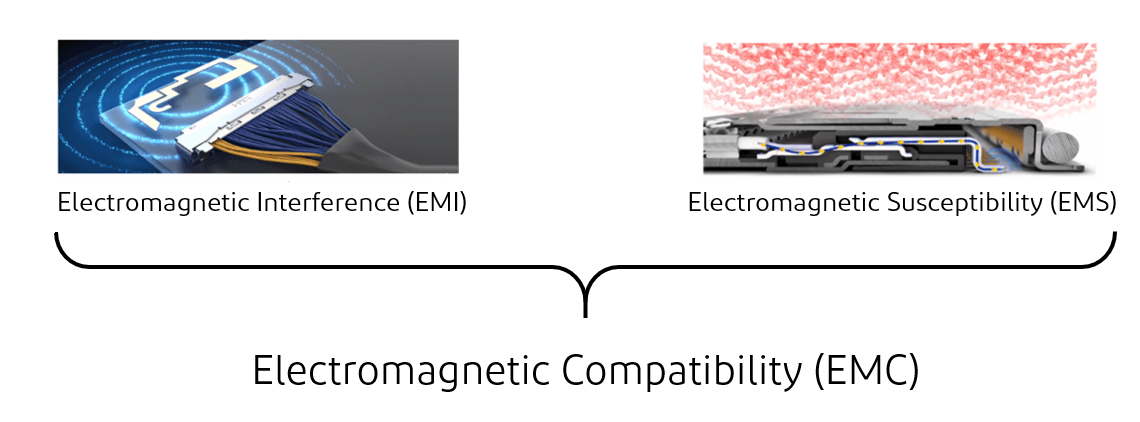

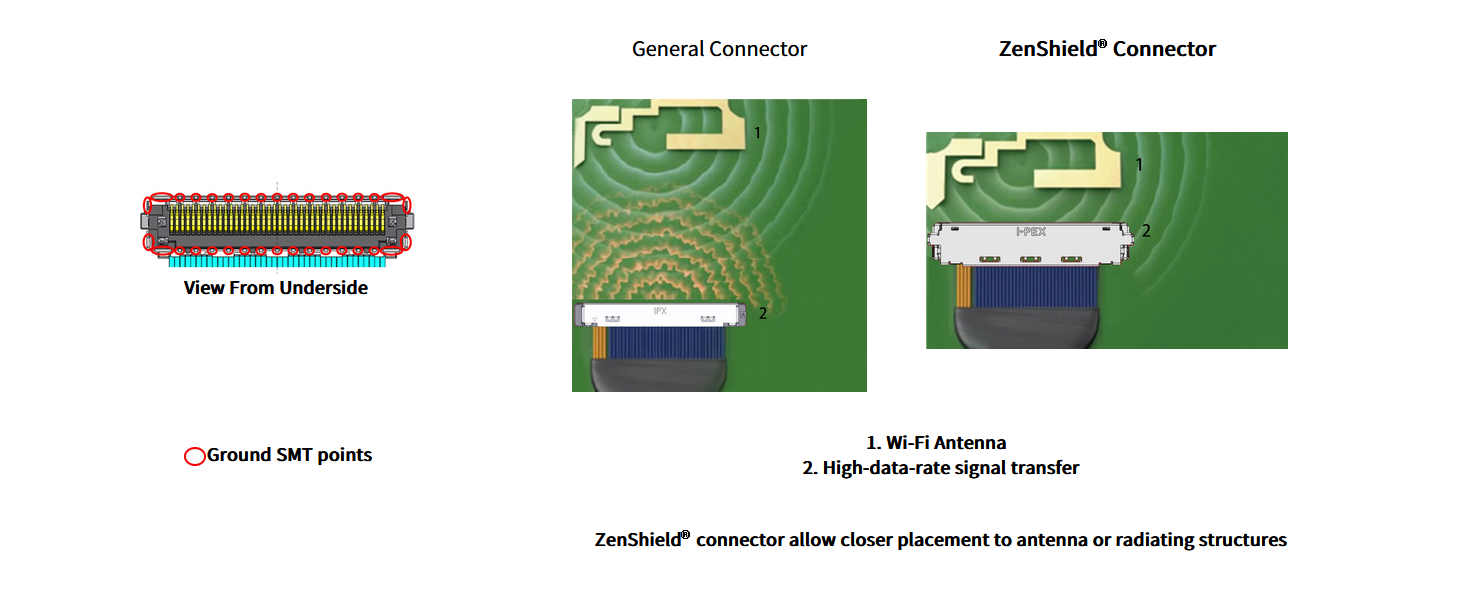

3. 查母座 SMT 焊接。20879-050E-01 的多个接地引脚（窄/宽两种可选）必须全部吃锡，如果板厂为了省钢网只开了信号 pin 的窗、地 pin 虚焊，ZenShield 等于摆设，EMI 一进来就闪。

4. 电源纹波别漏。eDP 屏对 VCC 纹波极敏感，尤其是用廉价 DC-DC 或从 24 V 砍下来的 LDO。屏蔽层的地和电源 GND 千万别在板端接到同一个平面——这是下一个坑的诱因。

🌊 坑二：水波纹 —— 屏蔽层"接错地方"比"没接"更糟

典型现象：屏幕上有横条纹缓慢滚动（50 Hz / 100 Hz 工频感），或者远处看像水波，拍一下设备条纹会变，但屏内容没花。

这类现象在 20878-050T-01 这种 ZenShield 多点接地的线上，90% 是屏蔽层接地方式错了。

💡 反直觉点：屏蔽层单端接地才是对的，双端接地反而坏事。

原理是这样：设备里板端地和屏端金属壳地之间如果有哪怕几十 mV 的电位差，屏蔽层双端一接，就形成地环路，工频电流顺着屏蔽层走，耦合进微同轴的差分对——出来的就是横波纹。工控柜里 24 V / 220 V 并行走线时尤其明显。

正确做法：

• 屏蔽层只在板端（20879 母座侧）单点接地，屏端（20878 plug 那头）的 ZenShield 金属壳通过锁盖机械接触即可，不要再额外飞线到屏壳 GND。

• 如果屏端金属中框本身已经接了大地（比如车载屏外壳搭铁），那板端反而要小心——这时建议改板端单点、屏端悬屏蔽，让地环路断在其中一端。

• 走线时 信号线（含这条微同轴）和 24 V / 220 V 动力线分开 ≥ 5 cm，必须交叉时 垂直 90° 过，别平行捆扎。微同轴外径才 1 mm 级别，外部感应耦合比你想象的大。

🔧 坑三：弯折半径 + 阻抗匹配（隐蔽但致命）

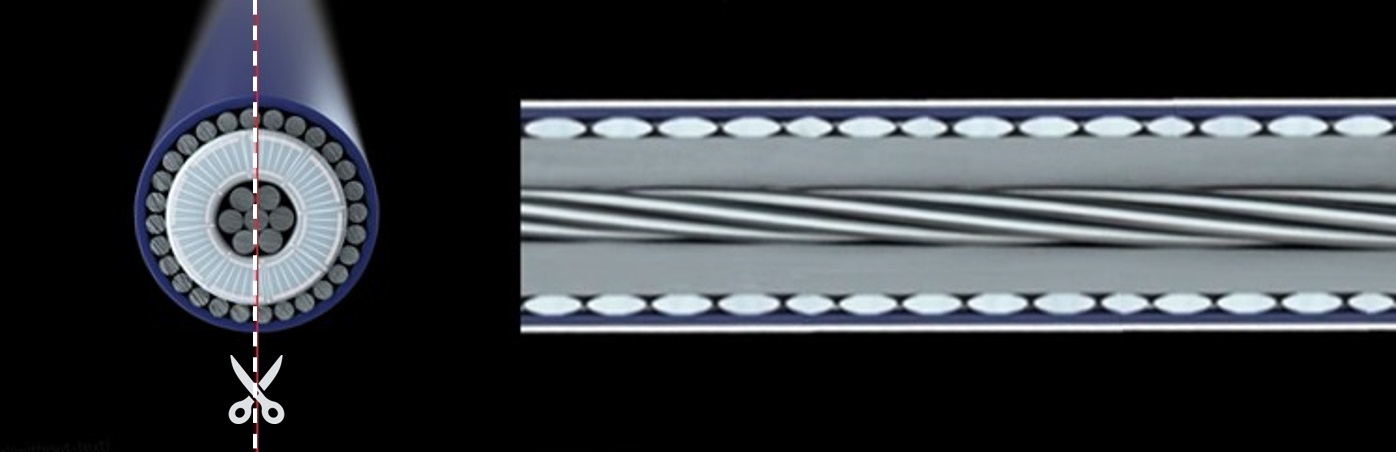

20878-050T-01 配的微同轴如果是 AWG42/AWG44，特性阻抗 45 Ω 是靠介质+编织+中心导体的几何尺寸算出来的。一旦弯折半径太小（一般要求 ≥ 线径的 10 倍，AWG44 微同轴线径约 0.8–1.0 mm，即 R ≥ 8–10 mm），局部阻抗就会飘，表现出来不是立马黑屏，而是：

• 高分辨率（4K@60 以上）或高 lane rate 时水波纹 + 偶发闪

• 降分辨率或 lane 数（比如 eDP 从 4 lane 切 2 lane）就"好了"

• 示波器打 eye diagram，高频端 jitter 明显变大

这种坑量产时最头疼——工程样机桌面平放没问题，装进壳子走线一折就出。

对策：布线时给这条线留 ≥ 10 mm 的弯曲半径，别在锁盖附近 15 mm 内折；如果壳内空间实在紧，改选 AWG40 以上（线径粗一点，阻抗稳定性好），代价是柔性差一点。

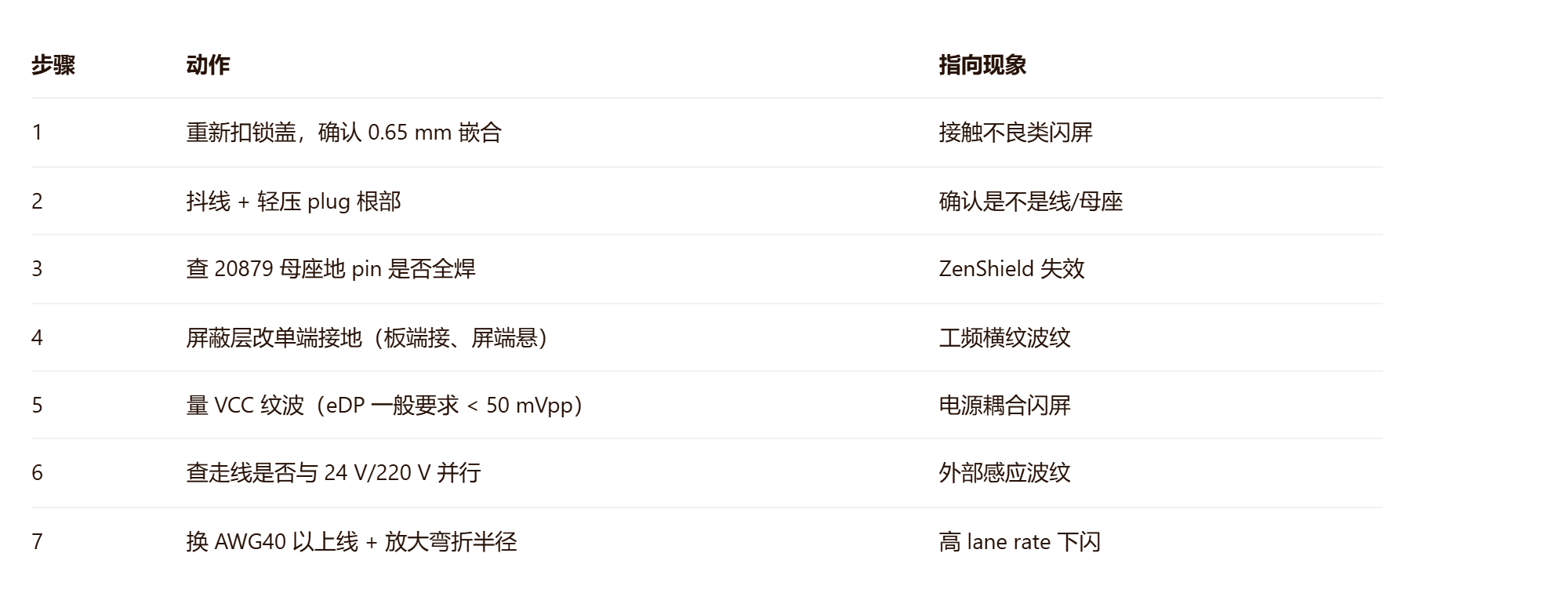

🛠 一套能直接用的排查 SOP

落到现场，按这个顺序走，基本能定位 95% 的 20878-050T-01 闪屏/波纹问题：

几个容易被忽略的小细节

• 20878-050T-01 是 housing，不是成品线。真正出货用的是 20877-050T-01（带 lock cover 的 cable assembly），采购时别只买 housing 回来自己压，微同轴的端子压接公差这条线扛不住。

• 插拔 30 次是上限。维修工位如果反复拆这条线调试，到第 20 次就该备替换件了，别等接触不良出了产线再返。

• 母座有窄地 pin（默认）和宽地 pin（20879-050E-02）两个版本，EMI 严苛的场景（比如车载、工控柜）直接选宽地 pin 那个，多点接地更稳。

CABLINE-UM 这条线本身规格是够的，40 Gbps/lane 跑 eDP 1.4b / V-By-One HS 都没压力。多数"线有问题"的工单，追下去都是锁扣没扣、屏蔽双端接地、微同轴被压折、母座地 pin 虚焊这四样里的组合。把上面 SOP 走一遍，基本能省掉一半的换线成本。

如果你手头正好是某个具体屏 IC（比如 ST7701 / SN65DSI86 这种）配 20878-050T-01 出的怪现象，把 lane 数、分辨率、闪屏频率发我，可以再对着时序和阻抗细拆一层。
