作为经常和板厂、贴片厂打交道的工艺顾问，我曾见证过无数个项目因为FX23L的贴片问题导致首件测试失败、甚至整批返修。今天，我们就来扒一扒FX23L在PCBA加工中的3个隐形陷阱，并探讨如何通过优化物料选型（包括评估更优的FX23L替代方案）来化解危机。
一、 陷阱一：中心散热焊盘的“立碑效应”

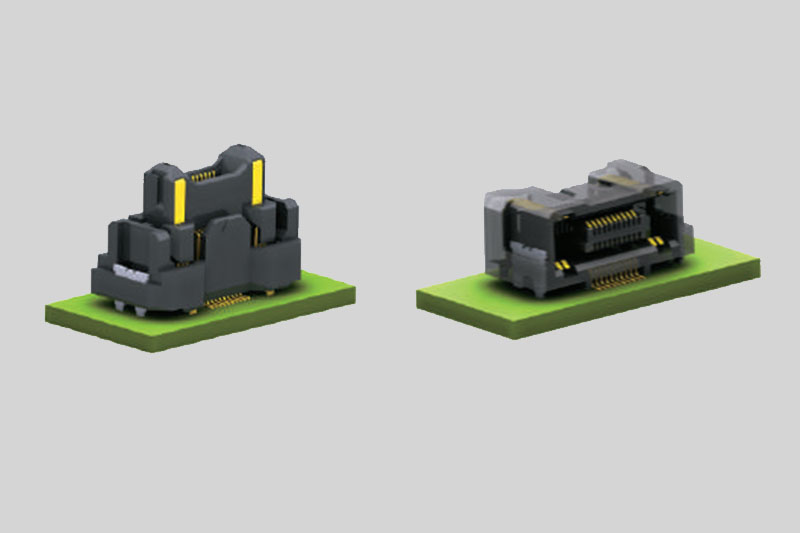

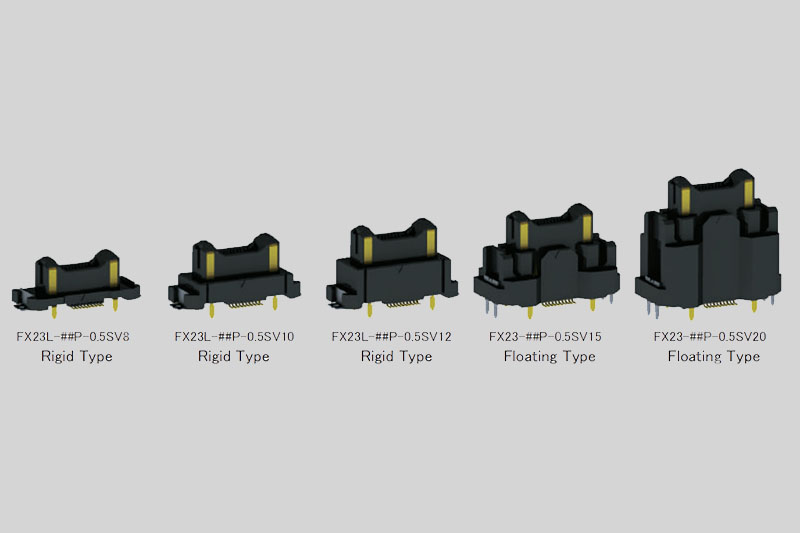

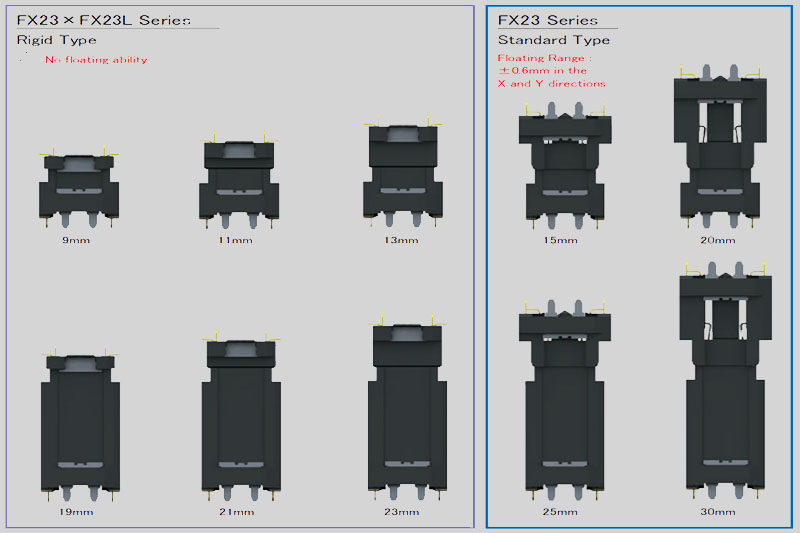

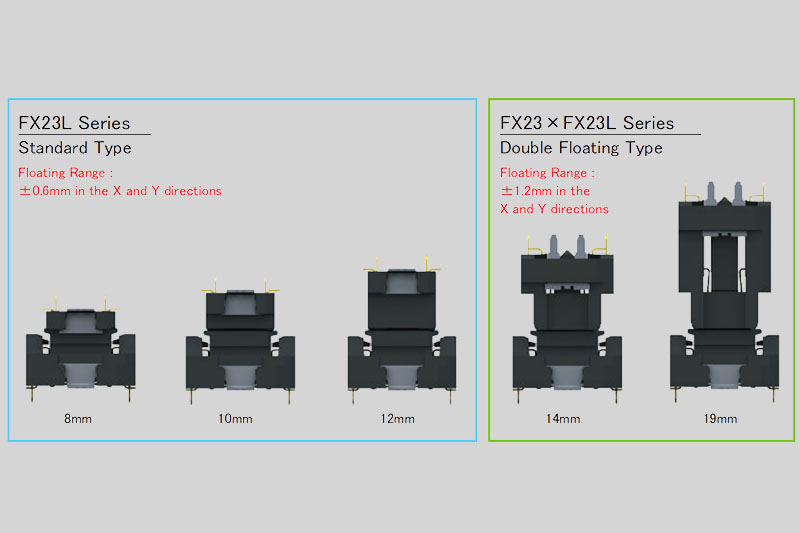

仔细观察HRS FX23L的PCB封装，你会发现它在信号引脚阵列的中心，有一个面积相对较大的矩形散热焊盘（Thermal Pad）。
避坑建议：与贴片厂紧密合作，严格控制中心焊盘的钢网开孔比例（通常建议采用“十字形”或“阵列小圆孔”开窗，减少锡膏量）。同时，在评估FX23L兼容替代型号时，优先考虑那些对中心焊盘依赖性更低、或采用了特殊防立碑引脚设计的品牌。

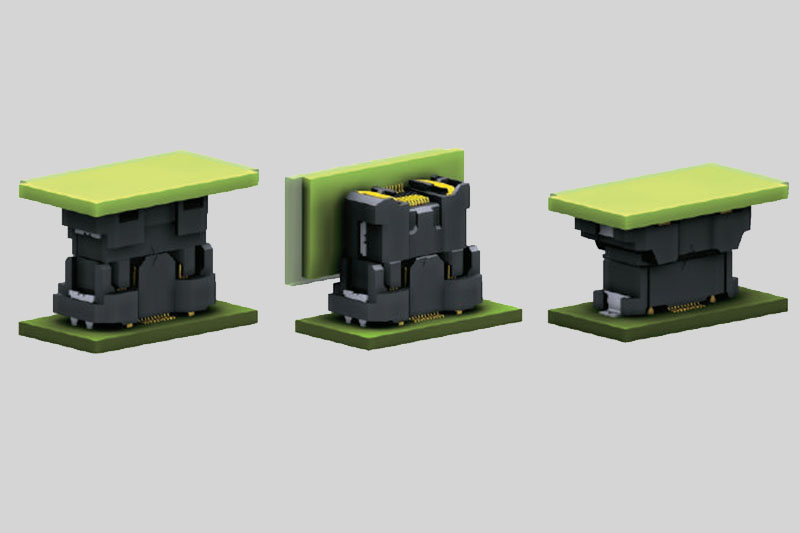

HRS FX23L的主体采用了高性能的LCP（液晶聚合物）材料，虽然耐高温，但如果车间湿度控制不当，吸湿后的材料在回流焊高温下极易产生“爆米花效应”（Popcorning），导致连接器表面起泡甚至微裂纹。
此外，FX23L顶部设有自动贴片机专用的吸嘴带（Pick & Place Pad）。如果替代厂商的模具精度不够，吸嘴带边缘毛刺或高度超标，高速贴片机的吸嘴要么吸不稳（抛料），要么下压过深，直接压裂脆弱的塑胶体。
避坑建议：物料上机前必须进行严格的烘烤除湿。在选择FX23L替代品时，务必要求供应商提供SMT抛料率测试报告和高温高湿（85℃/85%RH）前的外观显微照片，确保模具质感对标原装。
FX23L承载着PCIe Gen4级别的高速差分信号，引脚间距被极度压缩至0.5mm。在连刷两款之后，锡膏极易在细微的引脚间形成桥连（短路）。
这不仅是锡膏印刷的问题，更与连接器的端子共面性（Coplanarity）直接相关。原装HRS的端子共面性控制得极好（通常<0.1mm），但如果使用了劣质的FX23L平替料号，端子高低不平，再高明的炉温曲线也无法挽救。
避坑建议：优化锡膏印刷的刮刀压力和网板清洗频率。更重要的是，在前期样品验证阶段，务必用三坐标测量仪（CMM）抽检替代料的端子共面性。
硬件产品的成功，是研发设计与制造工艺的共同结晶。一颗小小的FX23L连接器，就能暴露出整个供应链的工艺短板。如果您在PCBA量产过程中正饱受原装料号交期或贴片良率的折磨，欢迎与我们联系。我们的工程团队不仅提供Pin-to-Pin兼容的高性价比FX23L替代方案，更可深入您的产线，提供一对一的DFM（可制造性设计）联合优化服务，让您的SMT良率一飞冲天！
