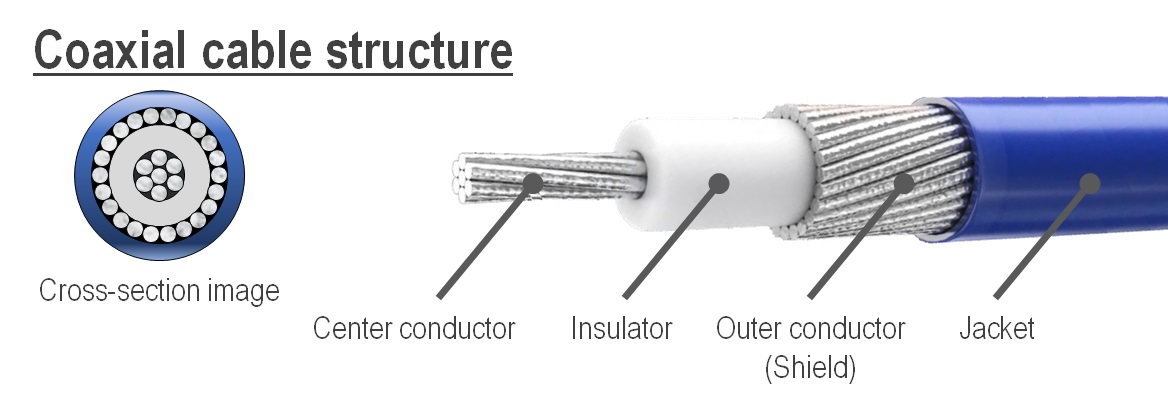

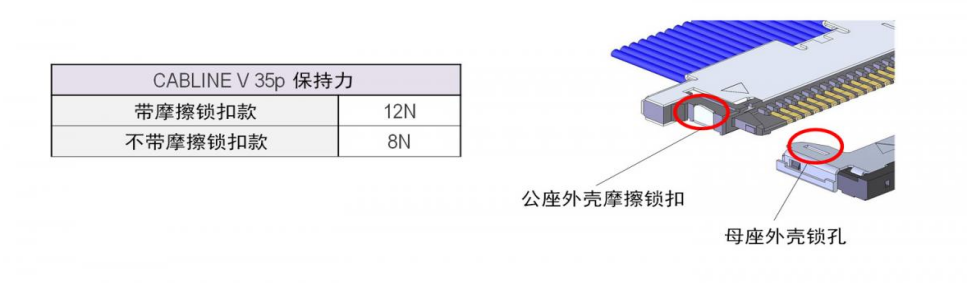

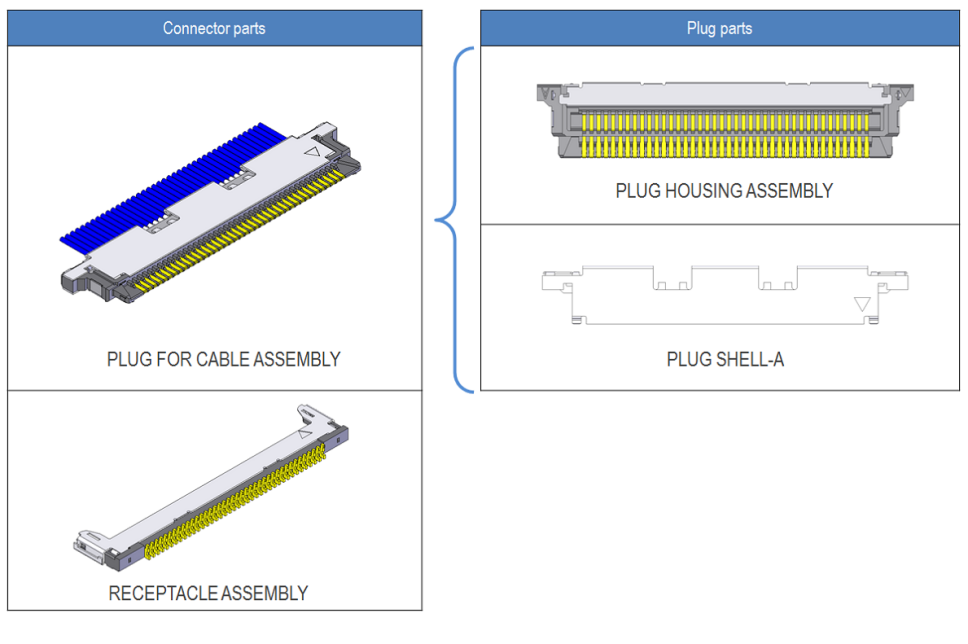

极细同轴线的特性阻抗（通常为50Ω）由中心导体直径、绝缘层介电常数和厚度共同决定。原厂产品通过精密模具和工艺控制，能实现批量化生产下的高一致性。国产替代的首要难点即在于此：如何在AWG #44级别的极细线径（约0.06mm）上，稳定控制绝缘层的同心度和厚度，将阻抗公差控制在±5-10%的严格范围内。
解决方案：领先的替代方案商会采用以下组合拳：
材料学控制：选用介电常数（Dk）稳定、低损耗（Df）的顶级FEP/PP等绝缘材料，从源头减少波动。
工艺精度革命：引入激光在线测径、偏心度反馈系统等高精度监控设备，实时调整挤出工艺，确保绝缘层均匀包裹。
全流程测试：对每批次线材进行时域反射计（TDR）抽样测试，监控阻抗曲线，确保从线缆到组件的全程阻抗连续性。
随着显示分辨率与刷新率提升，信号频率攀升至数GHz。此时，导体的“趋肤效应”和介质的“ dielectric loss”成为信号衰减的主因。劣质线材会导致信号过度衰减，眼图闭合，系统余量不足。
解决方案：
导体优化：采用高纯度无氧铜（OFC）或镀银铜线。镀银层可减少高频下的趋肤效应电阻，显著降低插入损耗。
介质优选：选择Df值更低的先进氟塑料，在相同频率下比普通PE材料降低30%以上的介质损耗。
结构设计：在满足弯曲半径的前提下，优化绝缘与外被厚度，在电气性能与机械性能间取得最佳平衡。
在设备内部紧凑空间内，多条高速线缆并行，串扰是破坏信号纯净度的杀手。20346系列的编织屏蔽层是抵御干扰的第一道防线。
解决方案：
屏蔽效能提升：采用高密度（如96编以上）镀锡铜丝编织屏蔽，甚至采用“铝箔+编织”复合屏蔽，将屏蔽效果提升至90dB以上，远超普通方案。
接地设计优化：确保屏蔽层在连接器360度无死角接地，杜绝“猪尾巴”式接地引起的阻抗不连续和天线效应。
整体EMI设计：与客户协同优化设备内部布线，如避免与电源、时钟等噪声源平行走线，增加线缆间距或使用隔离接地。
工程验证：用数据说话
替代方案必须通过严苛的SI测试才能被认可：
S参数测试：使用矢量网络分析仪（VNA）测量从MHz到8GHz的插入损耗、回波损耗，与原装品比对曲线。

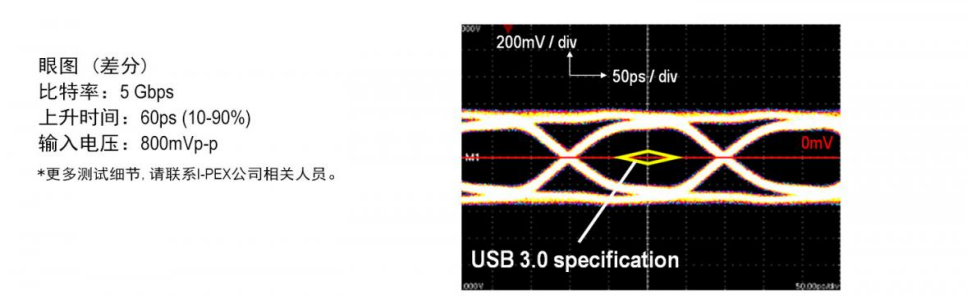

眼图测试：在真实主板+屏的系统中，或使用BERTScope+夹具，测试替代线缆在目标速率（如3Gbps/lane）下的眼图。关键指标是眼高、眼宽和抖动（Jitter）需满足系统规格，并有足够余量。
系统级实机测试：最终在整机上长时间播放多种测试图案（如灰阶、色彩渐变、棋盘格），验证无任何显示异常。
攻克I-PEX 20346的替代难关，本质是一场在微米尺度上追求电气性能极致的工程挑战。成功的替代方案，必须建立在深刻的SI理论认知、精密制造工艺和完备测试验证体系之上。唯有如此，才能让国产极细同轴线在高速信号的舞台上稳定传输每一个比特，成就清晰的每一帧画面。
