在售后维修中心，笔记本电脑屏幕故障中，有相当一部分的根源被归结为一条简单的“屏线松动”。这背后，往往是一个价值可能仅几元人民币，却关乎整机

口碑的关键部件——FPC连接器的锁扣机构。I-PEX在其CABLINE-VS等高端系列中力推的机械锁扣（Mechanical Locking Bar） 设计，正是为解决这一行业

痛点而生。对于寻求可靠替代方案的工程师而言，深入理解并验证这个“小锁扣”的“大作用”，是选型评估的重中之重。

一、 失效分析：没有锁扣的连接器，风险在哪里？

在笔记本电脑、翻转屏设备中，连接显示模组与主板的屏线接口，长期承受着复杂应力：
  ● 周期性应力：设备每日多次开合，导致连接器接口处产生持续的挠曲和拉伸。
  ● 冲击与振动：随身携带的移动设备难免经历震动、跌落，瞬间加速度可能高达几百个G。
  ● 热应力：设备内部温度变化导致材料膨胀收缩，产生微小的相对位移。
对于传统的无锁或纯摩擦式FPC连接器，这些应力日积月累，极易导致两种致命失效：
  ● 不完全插接（Incomplete Mating）：在生产组装或维修过程中，如果操作员未能将连接器完全插到底，设备在初期可能能工作，但在后续使用中，

微弱的震动就可能导致信号完全中断，造成间歇性黑屏。这种问题隐蔽性强，排查困难。

  ● 意外退出/松动（Back-out/Unmating）：在长期应力和“蠕变”效应下，连接器公母端可能逐渐“爬出”，导致接触阻抗增大、信号失真，表现为屏幕闪

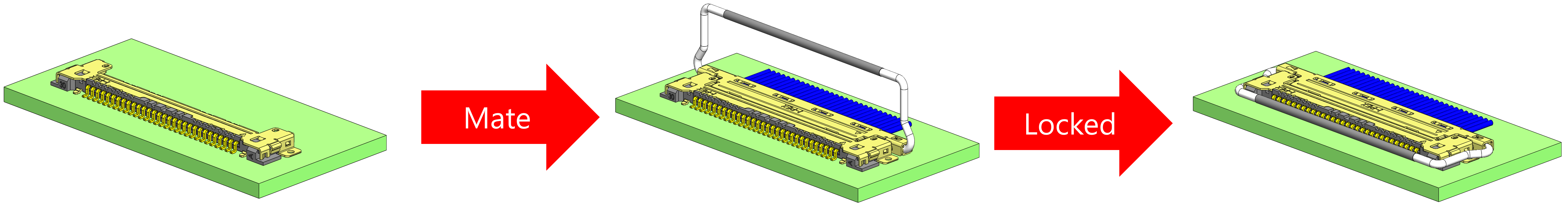

烁、条纹、花屏，直至完全失效。机械锁扣，通过一个刚性的卡榫结构，在连接器完全插入后“咔嗒”一声锁定，从物理上彻底消除了这两种风险。 它确保了

连接状态是“二进制”的——要么完全锁紧导通，要么明确分离，没有“将就”的中间态。

二、 国产替代方案如何“锁”住可靠性？

作为I-PEX CABLINE-VS系列的国产替代提供商，我们深知，锁扣的可靠性是产品可靠性的第一道生命线。我们的锁扣设计，遵循以下核心准则：

1. 精准的力度曲线设计：

  ● 插入力：我们通过精密仿真和实验，将插入力优化在合理范围（通常为20N-40N，具体因位数而异）。

力度过大会损伤端子或导致组装困难；过小则可能锁止感不清晰。我们的产品能提供清晰、清脆的“咔嗒”锁止声感和手感，

为生产作业员提供明确的装配完成信号，杜绝“假锁”（看似插入，实则未锁紧）。

  ● 保持力：这是锁扣的核心性能。我们通过优化锁钩角度和材料强度，确保连接器在受到轴向拉力时，保持力远大于线缆自重和常规振动产生的应力。

我们的产品通常可承受50N以上的轴向保持力，远超行业通用要求。

  ● 解锁力：考虑到维修需求，我们设计了专用的解锁拉手或提供了标准的解锁工具槽。

解锁力需大于保持力，但设计平缓，避免维修时用力过猛损坏周边元件。

2. 卓越的材料与工艺：

锁扣的卡钩部分采用高刚性、高耐疲劳的PPS或LCP材料，确保在经过上百次插拔测试后，其弹性形变恢复能力依然良好，无塑性变形或断裂。金属端子与塑

料外壳的组装采用超声波焊接或精密卡勾结构，确保锁扣机构与连接器主体成为坚固的整体，不会在受力下松脱。

超越标准的验证测试：

  ● 我们的锁扣可靠性不仅仅停留在设计上，更经过严苛的验证：

  ● 插拔寿命测试：连续插拔超过50次（远高于客户通常要求的10-20次），测试后检查锁扣功能、外观及电气性能无异常。

  ● 振动与机械冲击测试：模拟产品在运输和使用中的恶劣环境，验证在持续振动和瞬间冲击下，锁扣不会意外解锁。

  ● 推力/拉力测试：使用推拉力计，定量测试并记录插入力、保持力和解锁力的具体数值，确保每一批次产品的一致性。

三、 可靠性是系统工程，锁扣只是基石

当然，一个可靠的连接器，锁扣是必要条件，但非充分条件。我们的替代方案在锁扣之外，同样精益求精：

● 端子接触系统：采用双触点或三点式接触设计，增大接触面积，降低接触电阻，并提供冗余接触保障。

● 电镀层：在关键接触区域使用厚金镀层，保证低而稳定的接触电阻，并耐腐蚀、耐磨损。

● 线缆锚定：连接器尾端的线缆锚定结构（Strain Relief）经过加强设计，有效分散线缆弯折应力，防止应力传递到焊接点导致断裂。

结论

当您评估一个CABLINE-VS的替代方案时，请务必像我们一样，对那个小小的机械锁扣“吹毛求疵”。它不仅是规格表上的一个勾选项，更是您终端产品耐用

性和口碑的守护神。我们欢迎您索取我们的样品，亲自体验其扎实的锁止手感和出色的保持力。让我们用对可靠性的偏执，锁住您产品的卓越品质，也锁住我

们与您之间的长期信任。
