在当今电子设备日益轻薄化、高性能化的趋势下，高速信号传输的稳定性和可靠性成为设计工程师面临的核心挑战。I-PEX CABLINE®-SS 20373系列作为专为极细同轴线设计的超薄型连接器解决方案，在笔记本、平板电脑、摄像头模组、医疗设备等紧凑型电子产品中发挥着关键作用。作为专业的I-PEX屏线替代方案制造商，我们深入解析这一系列产品的技术特性，为工程师提供全面的选型参考。

一、CABLINE®-SS 20373系列核心规格与结构特点

I-PEX CABLINE®-SS 20373系列连接器采用0.4mm间距设计，这一紧凑的接触间距使其在有限空间内实现高密度信号传输成为可能。连接器组合高度仅为1.65mm（标称值），最大高度控制在1.85mm以内，这种超薄设计特别适用于笔记本铰链、平板电脑转轴等极限空间应用场景。

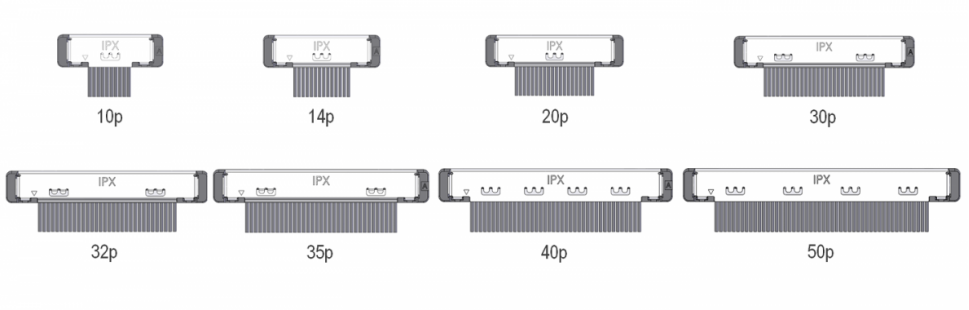

该系列提供10、14、20、30、32、35、40、50等多种PIN数版本，能够灵活适配不同设备的结构需求。连接器深度为3.0mm，窄小型公座设计使其能够轻松穿过转轴等狭窄空间，为设备内部堆叠节省宝贵空间。

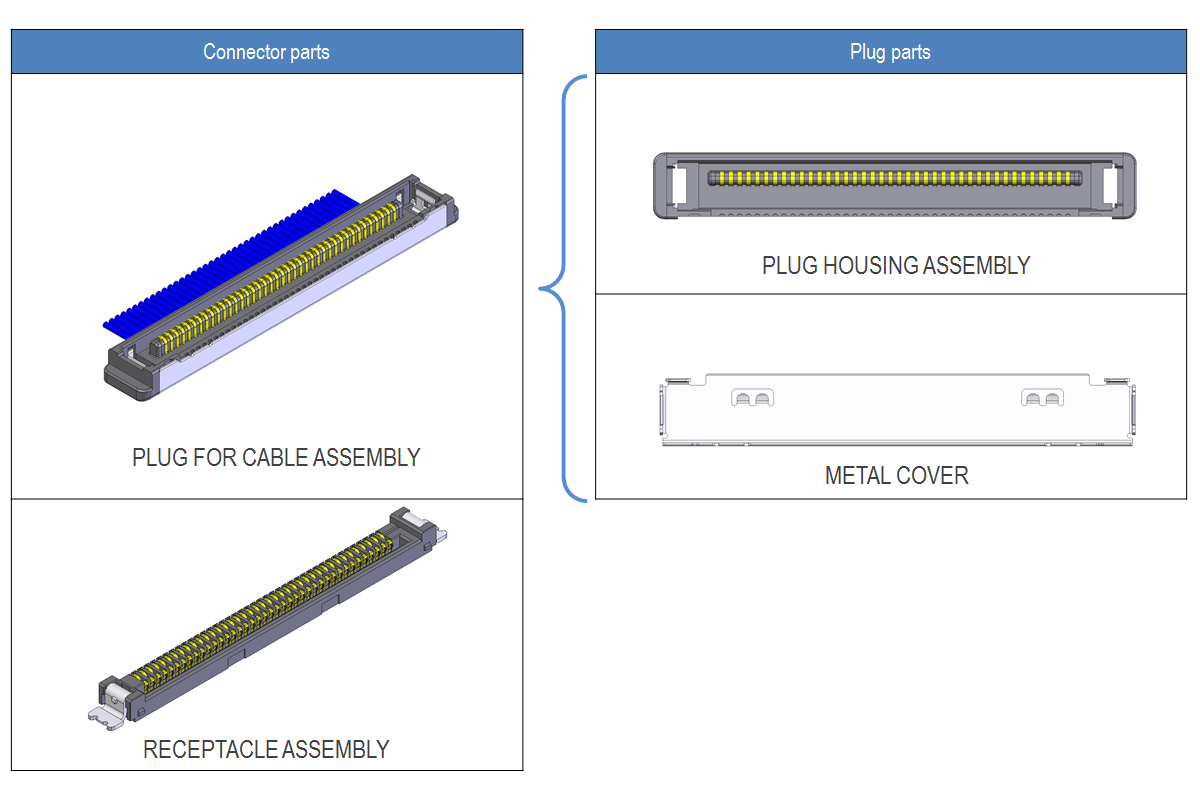

在结构设计上，CABLINE®-SS 20373系列采用垂直插拔、水平出线的方式，这种设计不仅便于装配，还能有效减少线缆在设备内部的弯曲应力，延长使用寿命。连接器配备摩擦锁扣机构，确保在振动环境下仍能保持稳定连接。

二、独特的W-Point双接触结构与电气性能

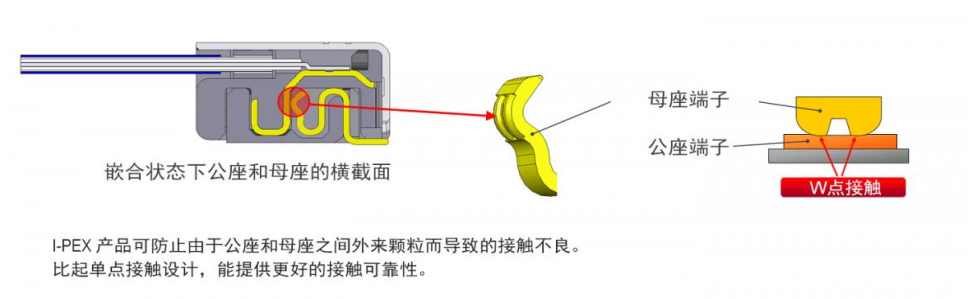

I-PEX独有的W-Point双点接触设计是20373系列的核心技术优势之一。这种结构在插件与主板端形成双重触点，大幅提升了连接可靠性。在振动、冲击等恶劣环境下，双接触点设计能有效防止接触不良问题，确保信号传输的稳定性。
从电气性能来看，CABLINE®-SS 20373系列支持AWG #38-#46极细同轴线，同时兼容AWG #34-#46离散线缆。这种广泛的线缆适配性使其能够满足不同电流承载需求。根据规格参数，连接器每PIN额定电流随线径变化：AWG#42线缆支持0.24A，AWG#40支持0.25-0.30A，AWG#36支持0.35-0.40A，而AWG#34在特定PIN数下可支持高达1.0A的电流。
在高速信号传输能力方面，该系列连接器每通道典型支持5.4Gbps传输速率，最高可达16Gbps，完全兼容USB 3.1 Gen1、eDP HBR3/2、HDMI 2.0、V-by-One HS等高速协议。这种卓越的高速性能使其成为4K/8K显示、高清摄像头模组等对带宽要求极高的应用的理想选择。

三、环境适应性与可靠性测试数据

CABLINE®-SS 20373系列在设计之初就充分考虑了各种严苛环境下的使用需求。连接器提供耐高温/高湿度（高压灭菌）可选版本，能够适应医疗设备等特殊应用场景。工作温度范围为-40℃至+85℃，操作湿度最高支持85%（无冷凝条件），确保了在极端环境下的稳定性能。
可靠性测试数据显示，该系列连接器在线缆保持力方面表现出色：10PIN版本为29.00N，随着PIN数增加，保持力相应提升，50PIN版本达到38.00N。拔出力测试中，10PIN版本初始最小拔出力为4.0N，经过30次插拔后仍保持2.87N；50PIN版本初始为8.0N，30次后为6.41N，展现了优异的耐久性能。
接触电阻方面，不同线径的初始电阻值有所差异：AWG#34为180mΩ最大，AWG#36为230mΩ，AWG#40为530mΩ，AWG#42为700mΩ。测试后电阻变化量控制在40mΩ以内，确保了长期使用的稳定性。

四、应用场景与选型建议

CABLINE®-SS 20373系列广泛应用于多个高端领域。在消费电子领域，它主要用于笔记本、平板电脑的显示屏连接，特别是超薄型设备的内部板对板高速互连。在安防监控领域，该系列连接器为高清摄像头模组提供稳定的信号传输通道。此外，在医疗影像设备、无人机、车载显示系统等对信号质量要求极高的场景中，也能看到它的身影。
针对不同应用场景，我们提供以下选型建议：
● 空间极度受限场景：优先选择20373-R10T-06或20373-R14T-06等低PIN数版本，配合AWG#44或#46极细同轴线，最大限度节省空间。
● 高带宽传输需求：选择20373-R30T-06或更高PIN数版本，确保足够的信号通道，支持4K/8K高清传输。
● 严苛环境应用：选择耐高温高湿版本，并配合适当的外壳保护设计。
● 成本敏感型项目：考虑采用兼容替代方案，在保证性能的前提下优化成本结构。

五、替代方案的技术优势与价值主张

作为专业的I-PEX屏线替代方案制造商，我们在提供CABLINE®-SS 20373系列兼容产品时，不仅确保技术参数的完全匹配，更在以下几个方面提供额外价值：
● 定制化灵活性：我们可以根据客户的具体需求，提供非标长度的线缆定制、特殊颜色标识、特定屏蔽要求等个性化服务。这种灵活性在大批量生产中尤为重要，能够帮助客户优化供应链管理。
● 成本优化策略：通过本地化生产和供应链优化，我们能够在保证质量的前提下，提供更具竞争力的价格方案。对于采购量较大的客户，我们还能提供阶梯式价格优惠，进一步降低总体拥有成本。
● 技术支持服务：我们配备专业的技术支持团队，能够为客户提供从选型咨询、样品测试到批量生产的一站式服务。特别是在焊接工艺指导、装配注意事项等方面，我们积累了丰富的实践经验。
● 质量保证体系：所有产品均经过100%全检出货，确保每一根线束都符合严格的性能标准。我们建立了完善的质量追溯体系，任何质量问题都能快速定位并解决。

在当今竞争激烈的市场环境中，选择合适的连接器解决方案不仅关乎产品性能，更直接影响项目的成本控制、开发周期和市场竞争力。I-PEX CABLINE®-SS 20373系列及其兼容替代方案，为工程师提供了在空间、性能、成本之间取得最佳平衡的可靠选择
