随着工业4.0的深入推进和电动汽车产业的快速发展，电子设备对连接器的要求日益提高：既要满足高密度集成的空间限制，又要保证高速可靠的数据传输，同时还需适应各种严苛的工作环境。德国ERNI公司的SMC系列连接器凭借其1.27mm间距的紧凑设计、高达3Gbit/s的数据传输速率和-55°C至+125°C的宽温工作范围，在这些前沿领域展现了强大的技术优势。本文将从实际应用角度出发，为研发工程师提供ERNI SMC连接器的应用分析和选型指导。

一、工业自动化领域的创新应用

在工业4.0的背景下，工厂自动化系统对连接器的要求越来越苛刻。ERNI SMC系列连接器在工业自动化领域的应用体现了其多方面的技术优势。
1. 在PLC（可编程逻辑控制器）系统中，SMC连接器用于控制器与I/O模块之间的高速数据交换。传统的连接器往往难以在有限空间内提供足够的信号通道，而SMC

    系列的1.27mm间距设计允许在相同面积内布置更多的信号线，满足了现代PLC系统对高密度连接的需求。同时，其高达3Gbit/s的数据传输速率确保了实时控制

    信号的快速传递，这对于需要毫秒级响应时间的工业控制系统至关重要。
2. 工业机器人是另一个重要的应用场景。机器人的关节控制、传感器反馈等需要大量的信号连接，而机器人的紧凑结构对连接器的尺寸提出了严格限制。SMC连接器

    的双束母头触点设计提供了优异的抗振动性能，能够承受机器人运动时产生的机械应力。此外，其宽温工作范围（-55°C至+125°C）确保了在工厂环境中温度波动

    时的稳定工作。

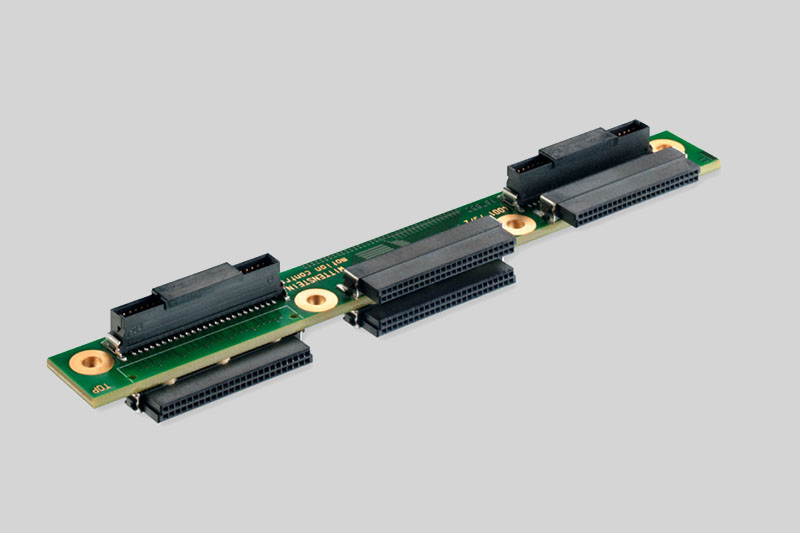

3. 在模块化控制系统方面，SMC连接器支持8mm至40mm的板对板间距调节，这一特性为系统设计提供了极大的灵活性。工程师可以根据实际空间限制选择合适的

    高度组合，实现最优的布局设计。这种模块化设计理念与工业4.0的柔性制造需求高度契合。

二、汽车电子领域的突破性应用

电动汽车的快速发展对连接器技术提出了新的挑战，ERNI SMC系列连接器在这一领域展现了强大的技术适应性。
1. 在电动汽车逆变器中，连接器需要承受高电流和高电压的严苛条件。SMC系列每个触点1.7A的电流承载能力虽然不能直接用于功率传输，但其在控制信号和传感器

    信号的连接中发挥着重要作用。逆变器的控制板需要与功率模块进行可靠的数据交换，SMC连接器的高速传输能力和抗干扰特性确保了控制信号的准确性。
2. 电池管理系统（BMS）是电动汽车的核心部件之一，需要监控大量电池单体的电压、温度等参数。SMC连接器的高密度特性使其能够在一个紧凑的连接器中集成多

    路信号，减少了BMS系统的体积和重量。同时，其宽温工作范围确保了在电池包内部温度变化剧烈环境下的可靠工作。
3. 值得注意的是，随着电动汽车智能化程度的提高，车载网络的数据传输速率要求不断提升。SMC连接器支持的3Gbit/s数据传输速率能够满足未来车载以太网等高速

    通信需求，为车辆智能化升级提供了硬件基础。

三、医疗设备领域的精密应用

医疗设备对可靠性和精度的要求极高，ERNI SMC连接器在这一领域的应用体现了其卓越的技术品质。
1. 在神经科学测量设备中，连接器需要传输微弱的生物电信号，任何信号干扰都可能导致测量误差。SMC连接器的优化阻抗设计和良好的屏蔽特性，保证了信号传输

    的纯净度。双束母头触点设计提供的稳定接触，避免了因接触不良导致的信号中断。
2. 核磁共振设备工作在强磁场环境中，对连接器的电磁兼容性提出了特殊要求。SMC连接器通过精心的材料选择和结构设计，减少了在强磁场下的涡流效应，保证了

    设备的正常运行。同时，其紧凑的尺寸有助于减少设备内部的金属材料使用，降低了对磁场的干扰。
3. 在呼吸机、激光治疗仪等生命支持设备中，连接器的可靠性直接关系到患者的生命安全。SMC连接器经过严格的可靠性测试，包括振动、冲击、温度循环等多种环

    境应力测试，确保了在医疗环境中的长期稳定工作。

四、连接器选型的技术考量与策略

对于研发工程师而言，正确选型ERNI SMC连接器需要考虑多个技术因素和应用需求。

1. 首先需要明确信号需求。如果应用涉及高速数据传输，应优先考虑支持3Gbit/s速率的产品型号。对于普通低速信号，可以选择标准版本以降低成本。

    电流需求也是重要考量因素，SMC系列提供1.0A至1.7A不同电流等级的选项，工程师应根据实际负载电流选择合适的型号。

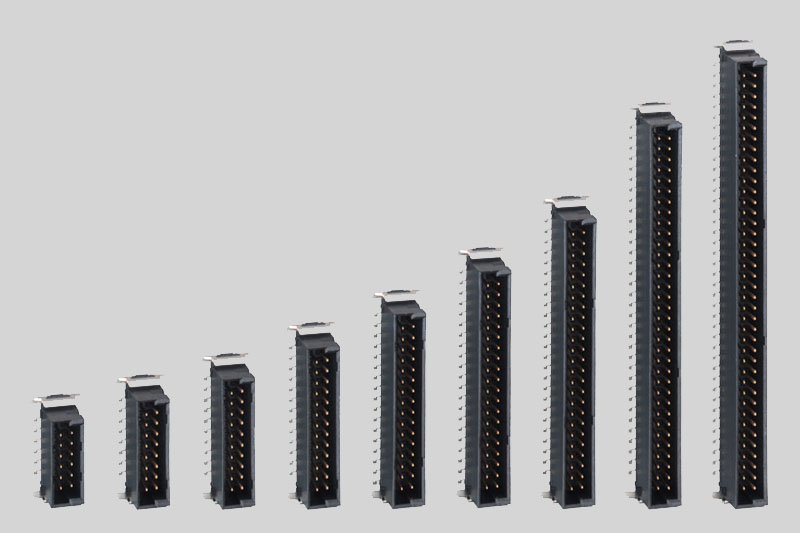

2. 空间限制是另一个关键因素。SMC系列提供12至80引脚的不同配置，以及直式和直角两种方向选择。在PCB布局紧张的情况下，直角连接器可以节省宝贵的

    板面空间。板对板间距也需要仔细考虑，SMC系列支持8mm至40mm的多种高度组合，工程师应根据实际结构设计选择合适的高度。

3. 环境条件直接影响连接器的选型。对于高温或低温环境，应确保所选型号的工作温度范围覆盖应用环境的极端温度。在有振动或冲击的应用中，应特别关注

    连接器的机械固定方式，SMT端接方式通常需要额外的机械固定措施来增强可靠性。

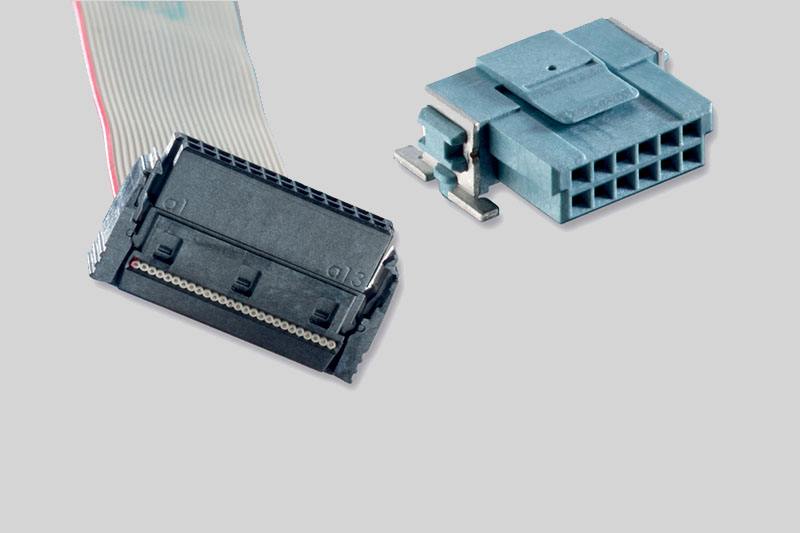

4. 制造工艺的兼容性也不容忽视。SMC系列支持SMT、Pressfit和IDC多种端接方式，工程师需要根据公司的生产工艺能力和成本考虑选择合适的端接方式。

    SMT方式适合自动化生产，但可能需要额外的治具保证焊接质量；Pressfit方式提供可靠的机械连接，但对PCB孔径精度要求较高。

五、未来发展趋势与技术展望

随着电子技术的不断发展，连接器技术也在持续演进。对于ERNI SMC系列及其替代方案，以下几个发展趋势值得关注：

1. 首先是传输速率的进一步提升。虽然当前3Gbit/s的速率已经满足多数应用需求，但随着5G、物联网等技术的发展，对更高速度的需求将不断增长。未来连接器

    可能需要支持10Gbit/s甚至更高速率的数据传输。

2. 其次是功率密度的提高。在电动汽车等应用中，如何在有限空间内传输更大功率是一个重要课题。未来连接器可能需要集成功率传输和信号传输功能，或者开发

    新的材料和结构来提高电流承载能力。

3. 智能化是另一个重要方向。未来的连接器可能集成传感器，实时监测连接状态、温度、振动等参数，实现预测性维护。这对于工业4.0和智能汽车应用有重要意义。

4. 最后是环保和可持续性。随着环保法规的日益严格，连接器的材料选择、制造工艺和回收利用都需要考虑环境影响。无铅焊接、可回收材料等将成为连接器设计的

    重要考量因素。

ERNI SMC系列连接器通过其创新的设计和可靠的质量，在工业自动化、汽车电子、医疗设备等多个领域建立了良好的声誉。对于研发工程师而言，深入理解这些连接器的技术特性和应用场景，结合具体的项目需求进行科学选型，将有助于开发出性能优异、可靠耐用的电子产品。在技术快速发展的今天，保持对连接器技术趋势的关注，不断优化设计理念和方法，是每一位工程师都需要重视的专业素养。
